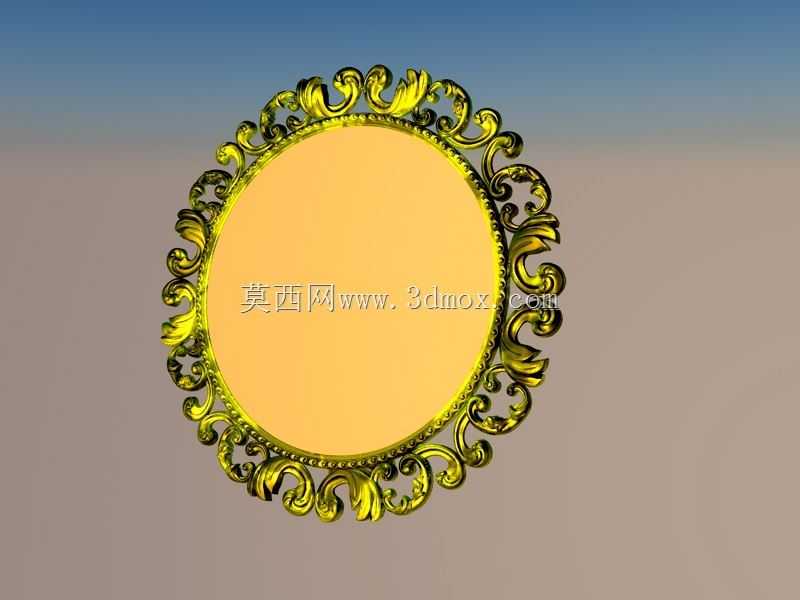

欧式雕花椭圆装饰相框结构设计

　　这款欧式雕花椭圆相框的结构设计，最初是面向家居软装陈列、商业空间装饰场景做的适配，日常使用中既可以承载照片、装饰画芯做墙面挂装，也能搭配独立支架放置在桌面、展柜做陈设摆件，在影楼实景搭建、复古主题展厅布置、高端酒店软装配套场景里，这类带繁复雕花的装饰件往往能快速烘托空间的复古质感，比普通平直边框的相框视觉层次更丰富。

　　做结构设计的时候，最先敲定的是椭圆内芯的承载边界，内圈预留的嵌槽深度做了3mm的余量，常规厚度的相纸、薄款油画布打印件、亚克力装饰片都能直接卡入，不需要额外做衬垫调整，嵌槽边缘做了0.5mm的圆角过渡，避免安装画芯的时候刮伤纸面或者划手。外圈的雕花部分没有做完全等厚的结构，卷草纹凸起的位置厚度控制在8mm，花纹凹陷的根部厚度保留4mm，既保证了雕花的立体层次感，又不会因为整体过厚导致重量过大，挂装的时候对墙面承重的要求更低，同时也能减少注塑或者3D打印生产时的材料耗用，降低成型过程中的变形概率。

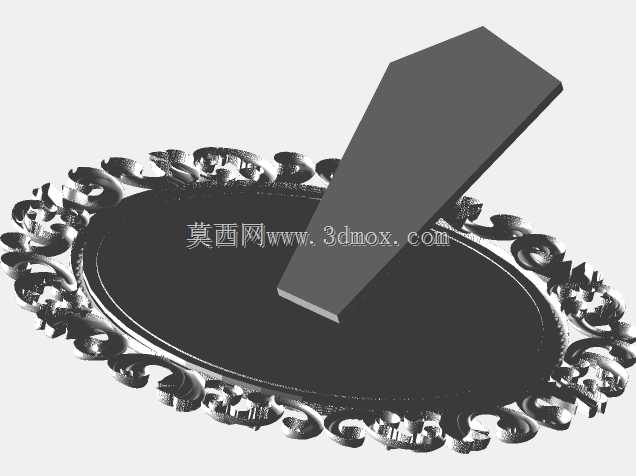

　　雕花的纹样排布是沿着椭圆外轮廓做的等距循环，每一段卷草纹的衔接处都做了顺滑的曲面过渡，没有尖锐的棱角，日常清洁擦拭的时候不会勾挂抹布，也能避免边角磕碰掉漆的问题。整个相框的背部预留了标准的挂装孔位，横向、纵向两个方向都做了挂点适配，不管是横版画芯还是竖版画芯都能直接挂装，不需要额外调整配件；如果是做桌面摆放的款式，背部的支撑脚安装位做了隐藏式的卡槽设计，支撑脚收起的时候完全贴合相框背部，不会突出影响挂装的平整度，撑开的时候支撑角度固定在15度，摆放时的视觉高度刚好适配人坐姿的平视角度，不需要额外调整倾斜度。

　　考虑到实际生产中的脱模或者打印支撑问题，所有雕花的外侧面都做了1度的拔模斜度，花纹的凹陷位置最小圆角控制在0.3mm，不会出现脱模卡滞或者打印时支撑难以去除的问题，不管是做树脂翻模、ABS注塑还是PLA熔融沉积成型，都能顺利出件，不需要后期大量打磨修整。边框的整体外轮廓尺寸控制在常规软装适配的区间，不会因为尺寸过大导致运输过程中容易断裂，也不会因为尺寸过小显得雕花局促小气，椭圆的长短轴比例按照黄金分割比做了微调，视觉上更协调，不会出现扁长或者瘦高的违和感。

　　在安装边界的考量上，挂装孔位距离相框顶部边缘的距离做了20mm的预留，常规的水泥钉、无痕挂钩都能顺利穿入，挂装后相框顶部和墙面的贴合间隙控制在1mm以内，不会出现前倾翘边的情况。如果是做金属材质的压铸生产，整个结构的壁厚差控制在2mm以内，避免压铸过程中出现缩孔、冷隔的缺陷，表面做镀金或者仿古铜处理的时候，雕花的凹陷处能自然形成色泽深浅的过渡，凸显纹样的立体感，不需要额外做擦色处理就能出不错的装饰效果。

　　实际使用场景里，这款相框除了常规的照片承载，也可以嵌入镜面做小型化妆镜使用，嵌槽的尺寸公差控制在±0.1mm，嵌入2mm厚的镜面时不会出现松动晃荡的情况，边缘的密封缝隙均匀，不会积灰进尘。针对批量生产的需求，整个模型的曲面都做了G2连续处理，导入CAM软件做刀路生成的时候不会出现碎面、跳刀的问题，不管是做CNC精雕加工还是开模注塑，都能减少前期的模型修复工作量，结构上没有倒扣的死区，不需要做复杂的抽芯结构，模具结构简单，能有效降低生产的模具成本。
