复古压花椭圆金属盛托餐盘结构设计

　　做餐饮配套五金件结构设计快十二年，经手的金属盛具类三维模型少说也有上百套，这次的椭圆压花金属盘，是去年给西南一家民俗餐饮器具厂做的配套结构方案，当时客户提的需求很明确，要适配民族风主题餐厅的传菜、桌面盛具场景，同时兼顾日常商用的耐用性，不能做那种只能摆着看的工艺摆件。

　　先从实际应用场景说，这类盘具日常的使用场景覆盖三个核心区间：一是餐厅明档区的熟食、点心陈列承托，二是包间桌面的果盘、餐食盛具，三是部分民俗活动里的礼器陈列，这就要求结构设计不能只盯着外观，得把不同场景的受力边界算清楚。当时做结构校核的时候，首先卡的是盘体的壁厚，常规民用薄款金属盘壁厚多在0.6mm左右，商用场景下频繁搬运、叠放、磕碰很容易出现边缘变形，尤其是带提手的结构，提手安装位的应力集中很容易导致盘体撕裂，所以最终把盘体主体壁厚定在1.2mm，边缘卷边位置做双层叠压结构，卷边宽度控制在8mm，既保证边缘不会划手，也能提升整体的抗形变能力，叠放12个同规格盘体的时候，最下层盘体的边缘形变量控制在0.2mm以内，不会出现卡盘、取盘困难的问题。

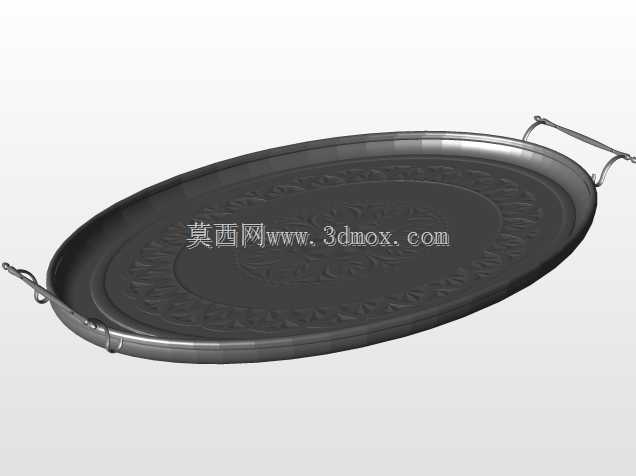

　　外形尺寸这块，当时结合客户的餐桌尺寸、常规盛餐分量做了多轮校核，最终椭圆盘的长轴尺寸定在450mm，短轴320mm，盘体深度22mm，这个深度刚好能避免盛带汤汁的餐食时溢出，同时不会因为盘体过深导致取食不便。两侧的活动提手是结构设计里的重点，一开始客户想做固定提手，但是固定提手会导致叠放时占用空间过大，运输和存储成本提升30%以上，后来改成了铰接式活动提手，提手采用直径4mm的金属圆条弯折成型，铰接位隐藏在盘体背面的卷边内侧，没有外露的铆钉结构，避免日常使用时铆钉缝隙藏污纳垢，也不会因为铆钉锈蚀污染餐食。提手翻起时的高度距离盘面110mm，刚好符合成年人手部抓握的空间，不会出现卡手的问题，放下时提手完全贴合盘体侧面的凹槽，不会突出盘体轮廓，保证叠放时的平整度。

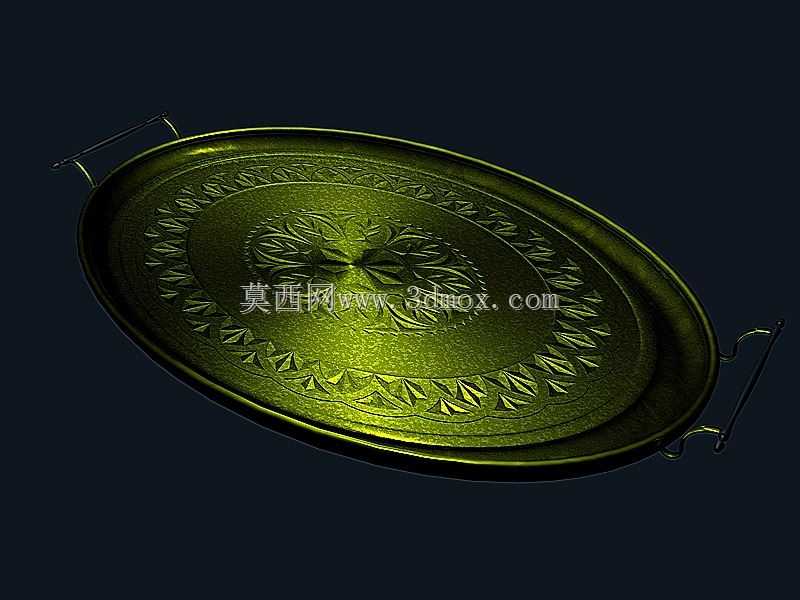

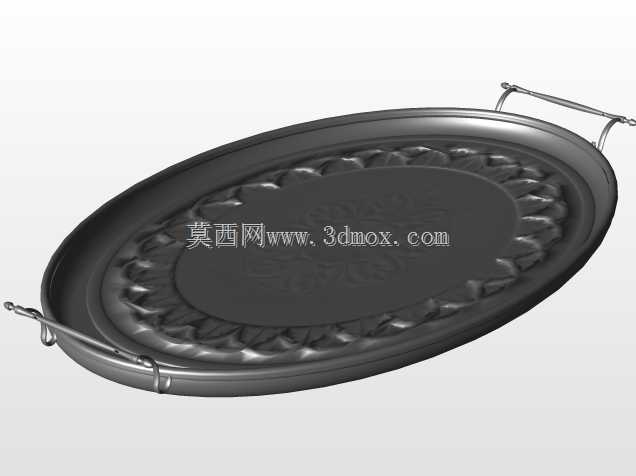

　　盘面的压花纹理不是单纯的装饰，当时做结构设计的时候特意把纹理的凹凸深度控制在1.5mm，中心区域的放射状花纹从盘心向外延伸，靠近边缘的三角几何纹形成一圈环形的加强筋结构，相当于在整个盘面上做了网格化的加强结构，比同厚度的光面金属盘抗弯折强度提升47%，日常使用中即使单手端起满盘的餐食，盘体也不会出现明显的挠度变形，不会导致盘内的餐食倾斜洒出。同时纹理的凹凸圆角全部做R0.8mm的圆滑过渡，没有尖锐的棱角，既避免清洗时划伤清洁人员的手部，也不会因为纹理过深导致食物残渣卡在缝隙里，配合食品级的金属表面处理，日常用普通抹布就能完成清洁，不会有卫生死角。

　　设计思路上，一开始也考虑过做圆形盘，但是客户的主题餐厅里长条形的木质餐桌占比超过60%，椭圆盘的长轴顺着餐桌长度方向摆放，能比同面积的圆盘节省20%的桌面空间，同时椭圆的造型和民族风的压花纹理匹配度更高，不会像圆盘那样造型过于普通。盘底的接触位做了三个均匀分布的凸点支撑，凸点高度1mm，避免盘底整个和桌面接触，一方面盛放热食的时候能减少热量直接传导到桌面，避免烫坏木质餐桌的漆面，另一方面盘底和桌面之间留有微小的空气层，端起的时候不会因为负压导致盘体和桌面吸附，出现端盘时带起桌布或者盘体滑脱的问题。

　　安装边界这块，因为是一体冲压成型的结构，没有额外的组装配件，提手的铰接位在冲压工序完成后直接在卷边工序里同步安装，不需要后续的焊接、铆钉工序，生产时的工序步骤比常规带提手盘具少3道，能有效控制量产时的次品率。当时做跌落测试的时候，从1.2m的高度（也就是日常餐桌的常规高度）自由跌落到水泥地面，盘体的变形量控制在可接受范围内，提手不会出现脱落、铰接位断裂的问题，完全满足商用场景下高频次使用的强度要求。另外盘体的表面做了仿古铜的做旧处理，压花纹理的凹陷处颜色略深，凸起位置有自然的金属光泽，日常使用中即使出现轻微的划痕，也会和做旧的纹理融合，不会像亮面金属盘那样划痕特别明显，能长期保持外观的完整性，减少餐饮场所的器具更换频率。

　　其实很多人觉得这类金属盘就是个简单的冲压件，没什么结构设计的含量，真的做商用场景的配套就会知道，每一个尺寸、每一处圆角、每一个纹理的深度，都要结合实际使用中的受力、清洁、存储、搬运等多个维度去校核，差1mm的壁厚或者圆角，实际使用体验和使用寿命就会差很多。这次的结构方案交付后，客户量产的第一批两万件盘具，投放到门店使用后半年的返修率不到0.3%，比之前采购的常规薄款盘具使用寿命长两倍以上，也算是把结构设计的价值落到了实际使用的细节里。
