工业柜门板用转舌式面板锁结构设计

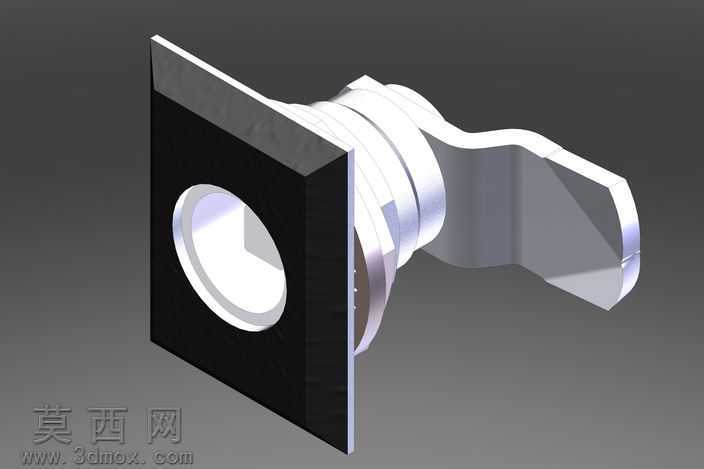

本作品为适配工业柜体、设备门板安装使用的转舌式面板锁三维建模成果，建模过程中严格遵循五金锁具的实际装配尺寸逻辑，先完成锁芯主体的基准轴定位，依次构建锁头外螺纹段、定位挡圈、安装法兰方板的基础特征，其中安装方板的开孔尺寸、锁芯伸出长度均参照行业通用的门板安装开孔标准设定，保证模型可直接对接实际生产的尺寸校验需求。建模阶段对锁舌的偏心回转结构做了精细化特征处理，通过回转切除、拉伸凸台组合的方式还原锁舌的弧形勾边结构，模拟锁具转动90度时的锁止与解锁行程，确保锁舌回转过程中与安装面板、柜体边框的配合间隙符合实际装配公差要求，避免出现结构干涉问题。材质渲染环节针对不同部件做了差异化材质分配，安装方板采用磨砂黑色喷塑金属材质，模拟工业锁具常用的表面喷塑处理效果，还原哑光磨砂的颗粒质感与低反光特性；锁芯、锁舌部分采用亮面镀铬金属材质，调整反射粗糙度参数模拟电镀层的高光镜面效果，同时在棱角边缘添加细微的倒角光影，还原机加工零件的边缘处理细节；锁芯与安装板之间的密封垫圈采用半哑光橡胶材质，添加轻微的凹凸纹理模拟橡胶件的表面质感，提升整体模型的真实感。结构设计上充分考虑面板锁的实际使用场景，锁头的外螺纹结构适配不同厚度的门板安装，通过配套螺母即可完成锁体与门板的紧固，锁舌的偏心距经过参数化调整，保证锁止状态下可牢固勾住柜体边框，解锁状态下锁舌完全收回至安装板投影范围内，不会阻碍门板的开合动作。整体建模过程采用参数化特征建模思路，各部件的装配关系通过同轴心、面重合等配合约束完全锁定，可直接用于后续的工程图导出、装配干涉检查以及3D打印样件验证，模型的细节还原度覆盖了实际产品的安装定位、转动行程、表面处理等核心设计要素，能够为同类型面板锁的设计优化、尺寸适配提供直观的三维参考。
