欧式雕花实木柜门装饰构件设计

　　不能出现雕花凸起过高导致柜门开合时碰擦相邻柜体板的问题。从设计思路上拆解，首先要确定门板的基础安装边界，常规同系列柜门的基础板厚是22mm，这个厚度是兼顾实木板材稳定性、铰链安装深度、雕花凸起余量的最优值，不能随便改薄，否则装重型缓冲铰链时螺丝吃深不够，长期开关容易松动掉门；也不能做太厚，不然合页侧的门缝预留量不够，开合时会蹭侧板。雕花部分的凸起高度控制在12mm以内，这个数值是反复跟CNC雕刻车间、油漆车间磨合出来的，凸起超过15mm的话，雕刻时刀具的悬伸太长，高速铣削红木、胡桃木这类硬木时容易抖刀，雕花的卷草纹边缘会出现毛边，后期打磨要花成倍的工时，而且油漆做底漆时，凸起过高的位置容易流挂，边角的立体感反而出不来。再看功能特性，做定制家具结构设计快十二年，经手的柜门造型少说也有上千款，这类带立体雕花的装饰柜门，是整木定制项目里最考验建模精度与落地适配性的品类，很多新手建模时只盯着雕花曲面的流畅度，忽略实际安装、加工、使用环节的边界要求，最后打样出来要么装不上，要么雕花细节在铣削时崩边，根本没法批量落地。先从实际应用场景说，这类雕花柜门主要用在高端整木家装的酒柜、装饰柜、衣帽间展示格、欧式书柜的外露门板位置，也有部分会用作别墅入户玄关的装饰壁板，和普通平板柜门不同，它本身就是空间装饰的一部分，不需要额外加装门线或者装饰贴花，自身的浮雕造型就能撑起欧式、美式古典风格的视觉重心，所以建模时不能只做门板本体，还要考虑雕花和门板基底的衔接过渡，

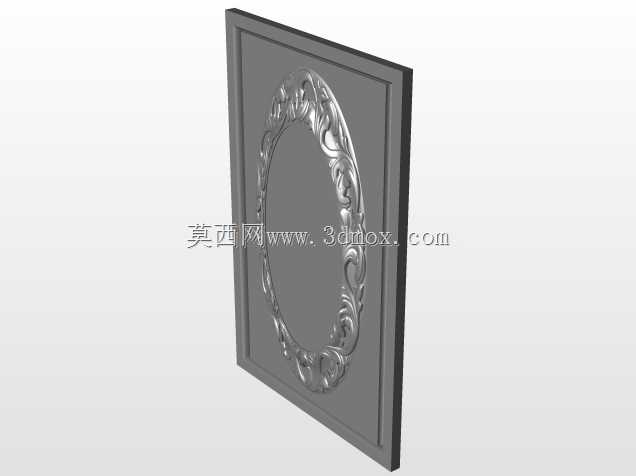

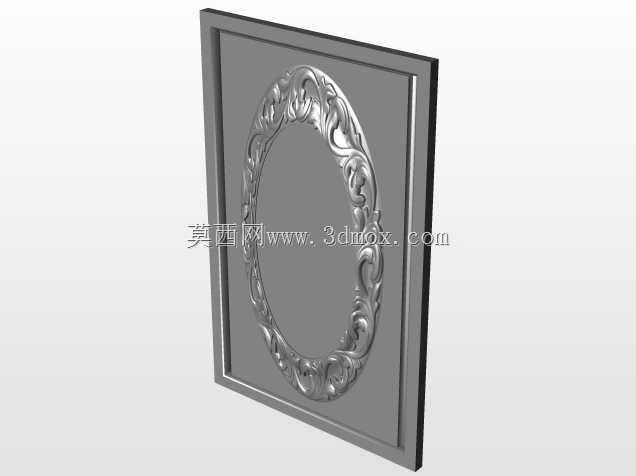

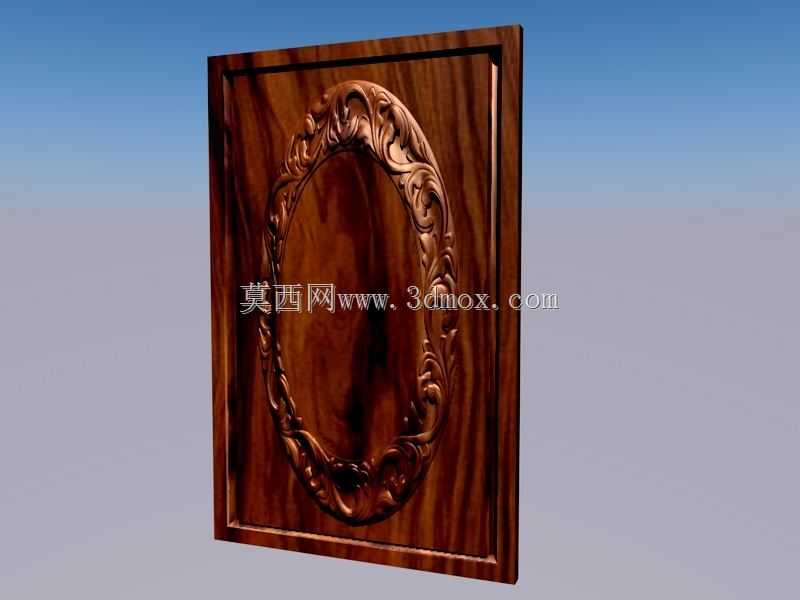

　　这款柜门的雕花是围绕椭圆镜位/装饰位做的对称卷草纹，建模时要严格做左右镜像对称，不能出现纹理偏移，不然装到对称布局的柜体上，视觉上会有明显的歪斜感，很多新手做浮雕时用灰度图直接生成模型，很容易出现左右纹理不对称的问题，必须在建模阶段逐段核对雕花曲线的曲率，每一段卷草纹的收尾弧度都要和对侧完全对应，同时雕花和门板基底的衔接处要做R1.5的圆角过渡，不能有直角接缝，不然实木使用过程中随着温湿度变化胀缩，接缝位置容易开裂，油漆也容易在直角处积漆发白。安装边界上要注意，门板四个边的直边段要预留18mm的平边，这个位置是装铰链、拉手、磁吸件的位置，不能让雕花延伸到这个区域，不然铰链底座没法贴平安装，磁吸片也找不到平整的固定面；

　　很多建模时为了好看把雕花一直做到门板边缘，实际生产时才发现安装位被雕花占了，只能临时磨掉部分雕花，破坏整体造型。另外，雕花的凹陷深度不能超过8mm，凹陷太深的位置，后期做油漆打磨时砂纸片伸不进去，边角位置会漏底漆，而且日常使用时凹陷处积灰很难清理，用户实际使用体验会很差，不能为了追求立体感一味做深浮雕，要兼顾美观和实用性。从加工适配性来说，建模时所有曲面的曲率要连续，不能出现碎面、倒扣面，不然CNC雕刻时要频繁换刀，甚至部分倒扣位置没法用三轴机床加工，必须上五轴，会大幅提升加工成本，普通定制工厂根本没法落地，所以做这类模型时，要提前考虑三轴雕刻机的加工角度，所有雕花曲面的拔模斜度控制在5度以上，确保刀具能一次走刀完成加工，不需要后续手工修型。还有门板背面的处理，不能因为正面有雕花就忽略背面结构，背面要做4mm深的防变形槽，槽宽8mm，间距120mm，这个结构是抵消实木板材内应力的关键，尤其是做宽幅超过600mm的柜门时，没有防变形槽的话，过了梅雨季节或者供暖季，门板很容易翘曲变形，再好的雕花造型也白搭。另外，这款柜门的椭圆内框尺寸是按照常规8寸装饰镜或者陶瓷装饰嵌板做的，建模时内框边缘要做3mm的台阶止口，嵌板装进去之后打胶固定不会掉，止口的深度要均匀，不能出现深浅不一的情况，不然嵌板装上去会歪斜。很多刚接触家具建模的工程师容易犯的错，就是把雕花模型做的过于复杂，加很多没必要的细碎纹理，看起来细节很丰富，实际加工时根本铣不出来，

　　最后打样出来和模型差很远，所以建模时要平衡视觉效果和加工可行性，每一处凸起和凹陷都要对应实际刀具能加工到的尺寸，比如最细的卷草纹线条宽度不能小于3mm，小于这个宽度的话，用3mm的球头刀铣削时很容易断刀，而且打磨时很容易把细线条磨平，失去造型感。还要考虑不同材质的适配性，这个模型不仅可以用实木加工，也可以适配密度板覆膜、树脂浇筑等不同工艺，所以建模时的壁厚要均匀，不能出现局部壁厚太薄的情况，不然用密度板雕刻时容易缺角，树脂浇筑时容易出现填充不实的气泡问题。从实际安装的角度，还要预留出门板和柜体之间的门缝余量，上下门缝各留2mm，左右门缝各留1.5mm，装铰链的一侧门缝不能小于1.5mm，不然柜门开合时雕花的侧边会蹭到柜体侧板，尤其是装了厚门铰链之后，门板的转动半径会比普通平板门大一点，建模时要模拟铰链的转动轨迹，确认雕花部分在开合全程都不会和相邻部件发生干涉。另外，拉手的安装位要提前在模型上预留定位标记，常规这类柜门的拉手装在门板右侧距离边缘50mm、上下居中的位置，这个位置不能有雕花凸起，不然拉手底座装不平，开关门时会晃。
