欧式雕花弯弧家具支撑腿结构设计

　　做家具结构设计快十二年，经手的柜类、桌类支撑构件少说也有几百款，这类带自然弯弧造型的家具腿，是欧式古典、美式乡村风格家具里最常用的支撑部件，和直腿构件的受力逻辑完全不同，建模阶段要兼顾造型还原度和结构安装的适配性，不能只盯着外观曲线做。

　　这类弯弧家具腿的应用场景覆盖很广，从卧室的床头柜、大衣柜，到客厅的茶几、边几，再到餐厅的餐桌、餐椅，只要是走复古装饰风格的实木或者板木结合家具，都会用到这类带流畅曲线的支撑腿，它不只是承担承重功能，外露的曲面造型本身就是家具装饰性的核心组成部分，和直腿的简约工业风定位差异明显。

　　从实际用途来看，这类构件首先要满足垂直方向的承重要求，常规单腿的静载承重需要达到80kg以上，才能适配多数民用家具的载荷需求，毕竟餐桌类产品还要考虑桌面放置重物、人员倚靠的额外载荷；其次是要抵消弯弧造型带来的侧向分力，因为曲线造型的重心并非完全落在安装面的垂直投影中心，建模时需要反复调整曲线的曲率变化，让整体重心尽量靠近安装接合面的中心区域，避免长期使用出现腿体外倾、接合处松动的问题。

　　设计思路上，这类造型的曲线不能完全照搬艺术化的不规则形态，要兼顾加工可行性，不管是后续做实木铣削、树脂浇注还是3D打印打样，曲面的G2连续要控制在合理范围，不能出现曲率突变的死角，不然加工时会出现刀具断刀、脱模卡滞的问题。我做这类构件的时候，一般会先确定上下两个安装端面的尺寸：上端和家具框架接合的面，一般做成长45mm、宽30mm的平整接合面，预留3个沉头螺丝孔位，孔位深度控制在15mm，不会打穿腿体的外表面；下端和地面接触的位置，做直径28mm的平整接触面，预留5mm深度的脚垫安装槽，方便后续安装防滑橡胶脚垫，避免刮花地板，同时微调家具的水平度。

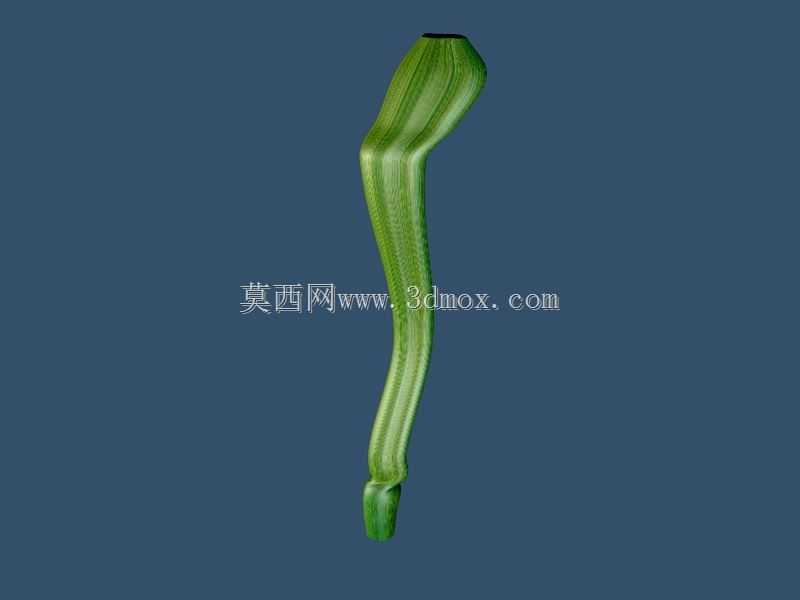

　　外形尺寸方面，这款弯弧腿的总高度控制在280mm，适配多数矮柜、茶几的安装高度需求，如果是餐椅或者高边柜的支撑腿，可以在保持曲线曲率比例的基础上做参数化缩放，但要注意上下安装端面的尺寸不能等比例缩小，不然会影响接合强度。整个腿体的最粗截面位置在总高度的三分之一处，也就是距离上端面大概90mm的位置，截面最大直径控制在52mm，从最粗位置往上下两端做平滑的曲面收窄，既保证了中段的结构强度，也让整体造型有自然的粗细变化，不会显得臃肿。

　　安装边界的处理是这类构件最容易出问题的地方，很多新手建模的时候只做外观曲面，忽略了上端接合面的避空结构：因为家具的框架一般是实木方或者板件，接合处会有直角边，所以腿体上端和框架接触的位置，要做一个3mm的内凹避空角，避免安装时因为框架的直角圆角误差，出现腿体贴不严、留缝隙的问题。另外弯弧的外凸方向要提前做定位标记，建模时在接合面的非外露侧做一个1mm的小凸点作为安装定位标识，工厂组装的时候不用反复调整方向，能提升不少装配效率。

　　从受力仿真的角度来说，这类弯弧腿的最大应力点集中在曲线最靠内的弯弧位置，也就是总高度大概160mm的区域，建模时这个位置的壁厚要保证不低于12mm，如果是做空心的树脂或者金属铸件，内壁的加强筋要顺着曲线方向布置，不能做横向的加强筋，不然会影响外观的通透感，也会增加不必要的重量。表面的纹理是模拟自然植物茎秆的纵向肌理，做模型的时候纹理深度控制在0.8mm，既保证触感有细节，也不会因为纹理过深积灰，后续做油漆涂饰的时候也不容易出现流挂的问题。

　　实际生产中，这类模型导出加工文件的时候，要注意曲面的公差控制在0.02mm以内，不然五轴铣削的时候会出现接刀痕，后续打磨的工作量会增加很多。另外要注意，弯弧的弧度不能过大，外凸的最大偏移量不能超过下端接触面的边缘，不然家具放置的时候会出现腿体先碰地面、框架悬空的问题，之前有同行做过一款外凸过大的桌腿，最后组装完桌子晃得厉害，只能全部返工修改曲率，浪费了不少成本。
