欧式曲线型家具支撑腿结构设计

　　做家具结构设计快十二年，经手的支撑类部件少说也有几百款，这类曲线型家具腿的设计，从来不是照着外观抄曲面那么简单，得先把实际使用的边界条件捋清楚。这类支撑腿最常应用在实木餐椅、欧式妆台、复古边柜、小型床头柜这类偏装饰性的民用家具上，部分做轻奢风格的浴室柜也会选用同结构的支撑件，核心作用是承担家具主体的竖向载荷，同时兼顾外观的装饰属性，不能出现结构冗余导致的成本浪费，也不能为了外观牺牲结构可靠性。

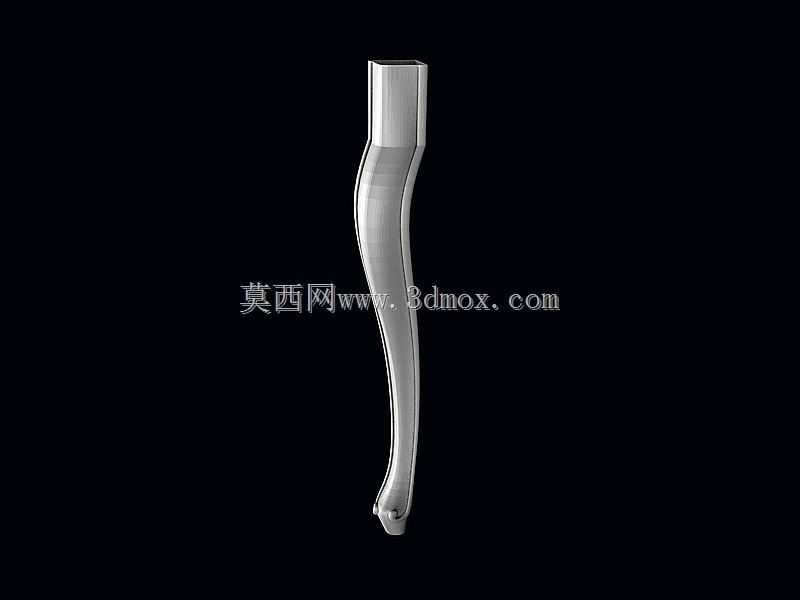

　　先从安装边界说起，这类支撑腿的上端是直段插接结构，常规适配的家具底板安装孔直径在30mm到35mm区间，直段的插入深度一般控制在40mm左右，这个深度是反复验证过的，太浅的话安装后容易出现径向晃动，时间长了插接位置会出现磨损松旷，太深的话会占用家具底板上方的储物空间，尤其是抽屉类家具，插入过深会直接干涉抽屉的抽拉行程。支撑腿的总高度常规在280mm到350mm区间，这个高度区间适配的家具坐面或者台面高度刚好符合民用家具的人体工程学要求，餐椅的坐面高度一般在450mm左右，扣除座板厚度后，支撑腿高度刚好落在这个区间，妆台和边柜的台面高度在750mm上下，扣除柜体框架高度后，支撑腿的高度也能匹配。下端的着地位置做了收窄的圆弧过渡，接触地面的端面直径一般在15mm左右，这个尺寸既不会因为接触面积太小导致地面压强过大划伤地板，也不会因为接触面积太大显得整体造型笨重，部分需要防滑的场景，可以在端面粘贴3mm厚的毛毡或者橡胶防滑垫，不需要额外在支撑腿上加工安装槽，粘贴的固定强度足够应对日常使用的侧向力。

　　再说到结构设计的思路，整个腿的曲面过渡是从上端直段往下逐渐收窄，到整体高度三分之二的位置达到最细的截面，之后再微微向外弧度过渡到下端着地端，这个曲线不是随便画的装饰线，是做过受力仿真验证的。竖向静载荷测试中，单腿施加120kg的垂直压力，最大应力出现在最细截面位置，选用常规的PP改性塑料或者实木材质时，安全系数能达到3.2以上，完全满足民用家具的载荷要求。很多新手做这类曲线腿的时候容易犯两个错误，一是曲线的曲率变化太突兀，曲面出现G1连续都达不到的硬折，生产的时候不管是注塑还是实木铣型，都会在折角位置出现应力集中，日常使用中稍微受点侧向撞击就会断裂；二是最细截面的直径做的太小，为了追求纤细的外观把截面做到10mm以下，实际使用中只要挪动家具的时候稍微斜着受力，直接就会从最细位置折断。这款支撑腿的最细截面直径控制在18mm，不管是用实木铣型、塑料注塑还是金属压铸，都能满足强度要求，不会出现结构失效的问题。

　　实际生产和装配环节，这个结构的适配性也很强。如果是实木材质，用数控铣床走曲面加工路径，一次装夹就能完成整个外形的加工，不需要二次翻面找正，加工效率比不规则造型的腿高30%左右；如果是注塑生产，模具的分型面选在曲面的最大轮廓线上，不会出现倒扣结构，不需要额外做抽芯机构，模具成本能控制在比较低的水平，量产的时候成型周期也短。装配的时候不需要额外的连接件，上端直段涂胶之后插入家具底板的预装孔，静置24小时待胶完全固化就能达到足够的连接强度，比带金属连接螺杆的支撑腿少了打孔、装螺杆的工序，装配效率能提升不少。日常使用中，这种流畅的曲面没有卫生死角，擦拭的时候顺着曲面一擦就能清理干净积灰，不像带复杂雕花的支撑腿，缝隙里的灰尘很难清理，长期使用的维护成本很低。

　　从选型适配的角度说，这类支撑腿不适合用在大尺寸的重型家具上，比如长度超过1.8米的大餐桌、装满书籍的实木书柜，这类家具单腿载荷超过150kg，就需要选截面更粗、直段更长的重型支撑腿，但对于常规的民用轻型家具，这个结构的支撑腿不管是结构强度、外观效果还是装配效率，都能很好的平衡各方面的需求，不会出现某一方面性能过剩或者不足的问题。做三维建模的时候，曲面构建要注意曲率的连续，所有过渡位置都要做到G2连续，不管是后期做渲染还是出加工路径，都不会出现曲面褶皱或者加工棱线，建模的时候还要提前预留好涂装或者镀层的厚度，避免加工后实际尺寸和设计尺寸出现偏差，导致装配的时候出现插接过松或者过紧的问题。
