欧式弯弧雕花实木家具支撑腿结构

　　做家具结构设计快十二年，经手的柜类、桌类支撑构件少说也有几百款，这类带流畅弯弧造型的家具腿，是古典、美式、欧式民用家具里出镜率极高的支撑部件，很多刚入行的结构设计师容易把它当成纯外观装饰件来处理，实际落地生产的时候踩过不少坑。先从实际应用场景说，这类支撑腿多用于实木餐桌的四角支撑、古典床头柜的落地支撑、实木梳妆桌的边角支撑，部分带雕花衍生款的还会用在欧式沙发的外露支撑位，区别于直筒型方腿、圆腿，它的弯弧造型本身就承担了部分视觉装饰作用，不需要额外加装装饰套就能匹配对应风格的家具调性。

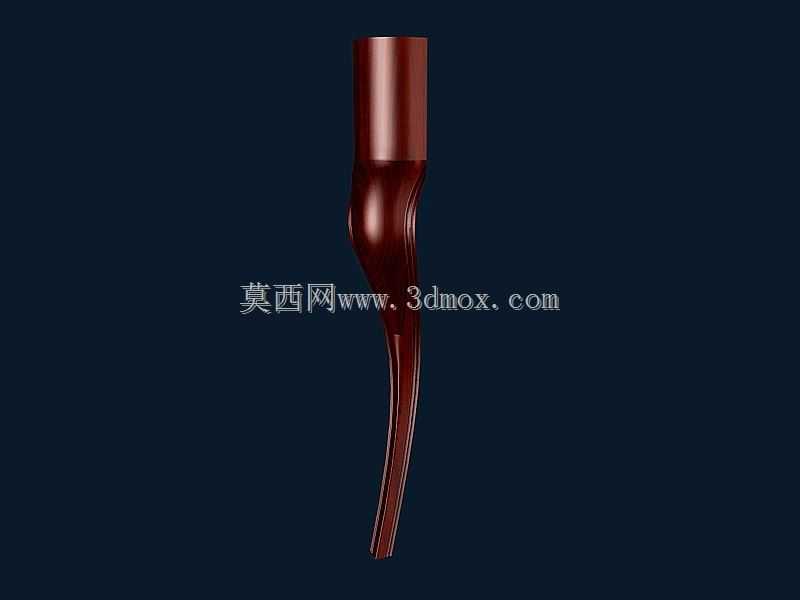

　　从结构设计思路上拆解，这个构件的上端是等直径的圆柱直段，这个部分不是随便定尺寸的，它是整个支撑腿的安装基准段，常规设计里这个直段的长度要匹配家具底部的横撑开孔深度，过短会导致安装后连接强度不足，推拉家具的时候容易出现腿件松动甚至脱落，过长则会挤占家具内部的储物空间，尤其是床头柜这类底部带抽屉的柜体，直段如果伸入柜体内部超过15mm，就会和抽屉的侧板运动轨迹产生干涉，直接导致抽屉无法完全拉出。直段的直径也要和配套的连接五金匹配，常规民用家具里这类支撑腿的上端直段直径多在40mm到50mm区间，刚好适配市面上通用的四合一连接件、木质角码的安装尺寸，不需要额外定制异型连接五金，能有效压低供应链的采购成本。

　　往下走的弯弧过渡段是整个构件设计的核心难点，很多新手建模的时候只照着外观图拉曲面，忽略了结构强度的冗余设计。这个弯弧段的最窄截面，也就是整个构件的受力薄弱点，截面直径不能小于上端直段的70%，如果做的过细，当家具台面放置超过额定载荷的重物时，比如餐桌放置满桌餐具、或者有人无意间坐在桌角位置，这个薄弱截面很容易出现应力集中导致的开裂，尤其是实木材质本身存在木纤维纹理的方向性，顺着弯弧走向的纤维如果在最细位置被过度切削，强度会出现断崖式下降。建模的时候要注意，弯弧的曲率变化要做连续顺滑过渡，不能出现曲率突变的折角，一方面是实木铣削加工的时候，曲率突变的位置很容易出现跳刀、崩茬的问题，后续打磨工序要耗费数倍的工时才能处理平整，另一方面曲率突变的位置在后期做油漆涂装的时候，容易出现积漆、流挂的问题，成品的外观一致性很难把控。

　　再说到下端的落地段，这个部分的端面要做完全的水平处理，不能顺着弯弧的斜度直接切平，否则安装之后腿件和地面会出现线接触而非面接触，不仅家具放置后会出现晃动，长期受力不均还会导致腿件弯弧段出现不可逆的形变。常规设计里落地端面会预留1mm左右的高度余量，方便后期家具总装的时候根据地面平整度做微调，部分高端款还会在落地端面预留5mm深的沉孔，用来安装防滑尼龙脚垫，避免移动家具的时候刮花实木地板或者瓷砖地面。

　　从安装边界来看，这类弯弧腿的安装定位不能完全对齐家具柜体的外角，要根据弯弧的外凸量向内偏移10mm到15mm，不然弯弧的最凸位置会超出柜体的外轮廓，不仅日常走动的时候容易磕碰到腿，多个家具并排摆放的时候也会出现缝隙无法贴合的问题。另外要注意的是，四个支撑腿的弯弧朝向要做统一规划，常规餐桌类产品是四个腿的弯弧全部朝向柜体外侧，这样坐在桌边的人腿部不会被突出的弯弧结构顶到，而部分床头柜类的窄边家具，会把靠近墙面的两个腿弯弧朝向内侧，避免弯弧部分和踢脚线产生干涉，导致家具无法完全贴墙放置。

　　实际生产建模的时候，这类构件的曲面要做可参数化调整，因为同一款造型的腿件，往往要适配不同高度的家具产品，比如餐桌用的腿件总高一般在720mm到750mm，床头柜用的腿件总高在120mm到150mm，参数化的模型可以通过调整直段长度、弯弧段的缩放比例快速衍生出不同规格的型号，不需要每次重新构建曲面，能大幅提升结构设计的效率。还要注意的是，模型的曲面偏移量要预留好后续油漆、木皮贴面的厚度，一般实木件的油漆层厚度在0.2mm到0.3mm，如果是带贴皮的工艺还要再加0.5mm的木皮厚度，建模的时候如果按成品尺寸直接做，加工出来的成品尺寸会偏大，导致和连接五金、柜体横撑的配合出现公差问题。
