长条式双卡位柜门拉手结构设计

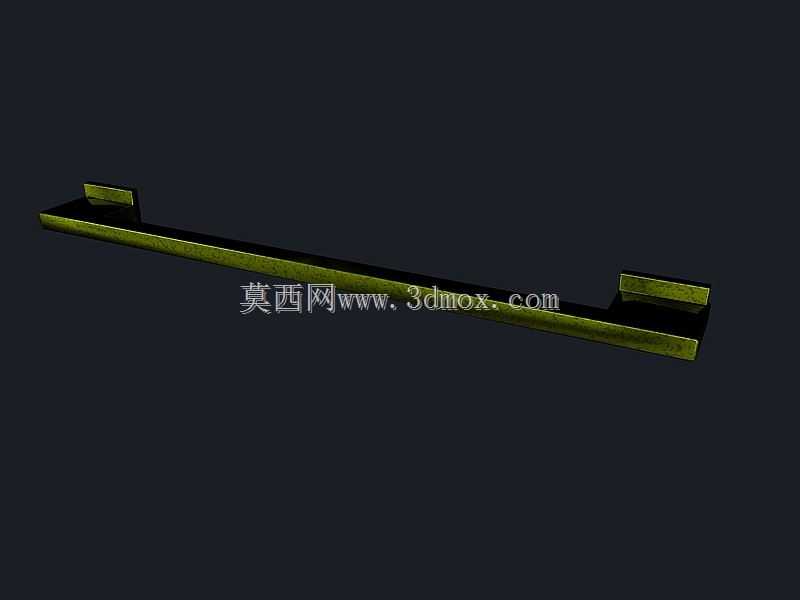

　　这款长条式双卡位拉手，是面向家具、工业柜体类场景开发的操作件，日常在文件柜、设备防护门、储物柜门、商用展柜上都能见到这类结构的应用，核心作用是为操作人员提供施力点位，带动门体完成开合动作，相比外露式大拉手，这种两端卡位的结构不会在门体正面突出过多，能避免人员通行时的磕碰，同时保持外观的简洁规整。从结构设计逻辑来看，整体采用等截面长条杆身作为主体，杆身截面做了窄边矩形设计，既保证了人手握持时的贴合度，又能控制整体的材料用量，两端的卡位凸块是整个零件的核心受力部位，凸块的高度与门体上预留的安装槽深度匹配，安装时直接将两端凸块卡入门板预先加工的卡槽内，不需要额外在门板正面打穿螺丝孔，能保持门板正面的完整性，

　　同时卡接结构的受力方向与拉手的施力方向垂直，日常拉拽门体时，凸块的侧面直接承受拉力，不会出现松脱脱出的问题。在安装边界的考量上，这类拉手的杆身长度需要匹配门板的宽度区间，一般来说杆身长度要覆盖门板宽度的三分之二左右，保证不同身高的操作人员在门体不同位置都能方便握持，两端凸块的中心距是安装时的核心尺寸参数，加工门板卡槽时需要严格按照这个中心距定位，误差控制在0.2mm以内，避免安装时出现卡滞或者装配后松动的问题，凸块的宽度要略小于卡槽宽度，预留0.1mm的装配间隙，方便安装时的对位调整，同时凸块的根部做了小圆角过渡，避免应力集中导致长期受力后出现根部断裂的问题。从实际使用场景的适配性来说，这种结构的拉手既可以用在木质家具门板上，

　　也可以适配金属材质的设备防护门，针对金属门板的应用场景，杆身表面做了耐磨抗氧化处理，在车间多油污、多粉尘的环境下，不会轻易出现锈蚀或者表层脱落的问题，日常清洁也只需要擦拭表面即可，没有复杂的凹槽结构藏污纳垢。设计过程中需要重点考量杆身的抗弯强度，因为日常拉拽时杆身中部是受力变形最大的位置，杆身的壁厚需要根据整体长度做匹配，长度超过300mm的规格需要适当增加壁厚，避免大力拉拽时出现杆身弯曲变形的问题，同时杆身的握持面做了微弧处理，不是完全的平面，人手握持时手指能自然贴合杆身表面，施力时不会出现打滑的情况。相比单卡位的拉手结构，这种两端双卡位的设计能把受力点分散到门板的两个位置，不会因为单点受力导致门板局部变形，

　　尤其是对于厚度较薄的板式门板来说，双点位受力能大幅降低门板局部的压强，延长门板的使用寿命。在实际选型过程中，需要根据门体的重量选择对应规格的拉手，重型设备门需要选择杆身壁厚更大、凸块尺寸更宽的型号，轻型家具柜门则可以选择壁厚较薄的轻量化型号，兼顾成本与使用强度。
