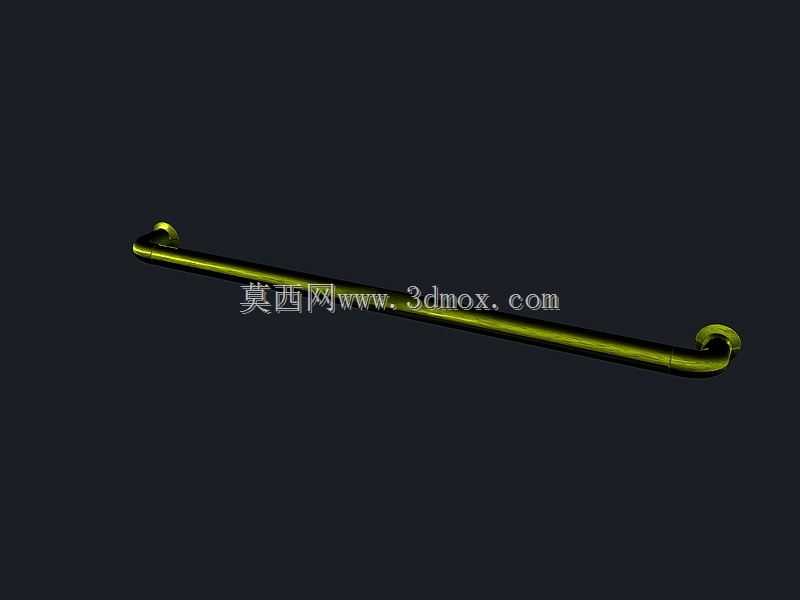

两端弯钩式长杆操作手柄结构设计

　　这类两端带弯钩结构的长杆操作手柄，在工业现场的应用场景覆盖范围极广，从常规的工装夹具锁紧、小型设备舱门启闭，到生产线旁的手动调节机构、检修平台的辅助握持构件，都能见到同结构构件的身影。不同于常规的直柄手轮或者单头握柄，这种长杆构型的手柄在设计之初就优先考虑了力臂放大的需求，操作人员握持施力时，不需要借助额外的加力杆，仅依靠杆身自身的长度就能获得足够的操作力矩，对于需要频繁手动锁紧、解锁的工位来说，能有效降低长期操作带来的肢体疲劳。从结构设计逻辑来看，杆身主体采用等直径圆钢构型，没有多余的变径或者凸起结构，一方面是为了降低加工时的切削量，常规冷拉圆钢下料后只需要做表面处理和两端弯钩成型，不需要复杂的车削工序，加工成本控制优势明显；

　　另一方面光滑的杆身表面不会在操作时勾挂工作服或者现场的管线、工具，避免操作过程中出现意外牵绊的安全隐患。两端的弯钩结构并非对称等尺寸设计，靠近操作握持端的弯钩曲率半径更大，能贴合操作人员手掌虎口的弧度，握持时不会出现硌手的情况，即便戴防滑劳保手套操作也能获得足够的握持摩擦力；另一端的弯钩是安装连接端，尺寸更小，曲率匹配对应安装座的挂接销轴直径，安装时只需要将弯钩卡入安装座的预留槽位，穿入防脱销轴就能完成固定，不需要额外加工螺纹或者焊接法兰，拆装效率比螺纹固定式手柄提升40%以上，对于需要快速更换操作件的检修场景十分友好。在外形尺寸与安装边界的考量上，这类长杆手柄的杆身长度设计需要匹配操作力矩需求与安装空间的限制，

　　杆身过短会导致操作力矩不足，锁紧时需要施加更大的握力，杆身过长则会占用过多的设备周边空间，容易在人员通行时发生磕碰，设计时通常会根据对应机构的操作阻力，将操作力控制在成年男性单手握持施力150N以内的区间，反向推导合适的杆身长度。两端弯钩的折弯角度经过反复校核，安装端弯钩的折弯角度保证挂接后杆身与安装面保持15度左右的仰角，操作人员站立操作时手腕处于自然放松的姿态，不会因为角度别扭造成腕部劳损；握持端的弯钩折弯方向与安装端呈15度夹角，施力时力的传导方向与杆身轴线重合，不会出现侧向分力导致弯钩从安装座脱出的情况。表面处理方面，这类手柄通常采用镀彩锌或者发黑处理，在工业车间多油污、多粉尘的环境下能获得足够的防锈能力，

　　表面粗糙度控制在Ra1.6到Ra3.2之间，既不会因为过于光滑导致握持打滑，也不会因为表面过于粗糙残留油污难以清理。在实际选型适配时，需要重点核对安装端弯钩的内孔尺寸与安装销轴的直径匹配公差，间隙控制在0.2mm到0.5mm之间，间隙过大会导致操作时手柄晃动，长期使用会磨损弯钩与销轴的接触面，间隙过小则会导致拆装困难，冬季低温环境下甚至会因为零件冷缩出现卡滞无法拆卸的问题。另外杆身的直线度公差需要控制在全长的千分之一以内，若杆身出现明显弯曲，施力时会产生附加的弯曲应力，长期重载操作可能出现杆身变形甚至断裂的风险。这类手柄的受力校核重点在两端弯钩的折弯处，该位置是应力集中区域，设计时需要根据最大操作力矩核算折弯处的截面抗弯强度，必要时可以在折弯处增加局部镦粗工艺，提升该位置的结构强度，避免长期反复施力后出现折弯处开裂的问题。不同于注塑成型的塑料手柄，这种金属材质的长杆弯钩手柄耐温范围宽，在焊接工位、热处理设备周边等高温环境下也能正常使用，不会出现高温软化变形的问题，同时抗冲击性能好，即便被现场掉落的小型工具磕碰也不会出现碎裂的情况，耐用性远高于非金属材质的同功能操作件。在设备布局设计时，这类手柄的安装位置需要预留足够的操作空间，保证手柄转动全程不会与周边的管线、其他操作件发生干涉，通常在手柄的活动轨迹周边预留至少50mm的安全间隙，避免操作时夹手或者碰伤操作人员。
