复古水滴造型壁挂式灯饰五金拉手结构

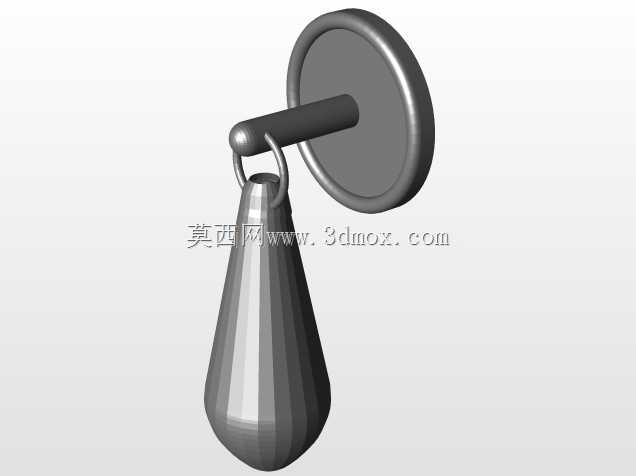

　　做了快十二年结构设计，经手的五金装饰件少说也有几百款，这次做的这款壁挂式带吊饰的拉手构件，最早是给定制复古灯饰客户做的配套结构，后来不少做轻奢卫浴、复古家具的客户也找过来要同结构改款，实际落地场景比最初设想的宽不少。最早出方案的时候，客户提的核心需求是壁挂安装后要能挂住配套的水滴形装饰吊件，同时整体视觉要和做旧古铜质感的灯饰底座匹配，不能有突兀的结构外露。首先要考虑的是安装边界，底座采用圆形贴墙结构，直径控制在65mm，这个尺寸刚好能覆盖常规86型暗装底盒的安装孔位，不管是装在墙面走明线还是暗埋管线，都不用额外扩孔，贴墙侧做了1.2mm深度的沉台，用来藏3mm厚度的EVA防滑垫片，避免安装时金属底座刮花墙面瓷砖或者木饰面，

　　也能抵消墙面不平整带来的安装缝隙。底座和墙面的固定采用两个M4的自攻螺丝，孔位做了长圆孔设计，横向调节余量有4mm，现场安装的时候就算底盒预埋有点偏位，也能顺利对齐，不用重新打孔。连接底座和吊环的悬臂部分，伸出长度做的是28mm，这个长度是反复核对过的，既要保证吊环挂上去之后，水滴形吊件摆动的时候不会蹭到墙面，留足8mm的摆动间隙，又不能伸太长导致整体受力力矩过大，毕竟吊件加上吊环总重量有320g，悬臂根部做了R3的圆角过渡，避免应力集中，长期使用不会出现根部断裂的问题。吊环部分采用的是开口可闭合的圆环结构，环径12mm，线径3mm，这个尺寸刚好能穿过吊件顶部的挂耳，挂耳的内孔做的是13mm，留1mm的装配间隙，

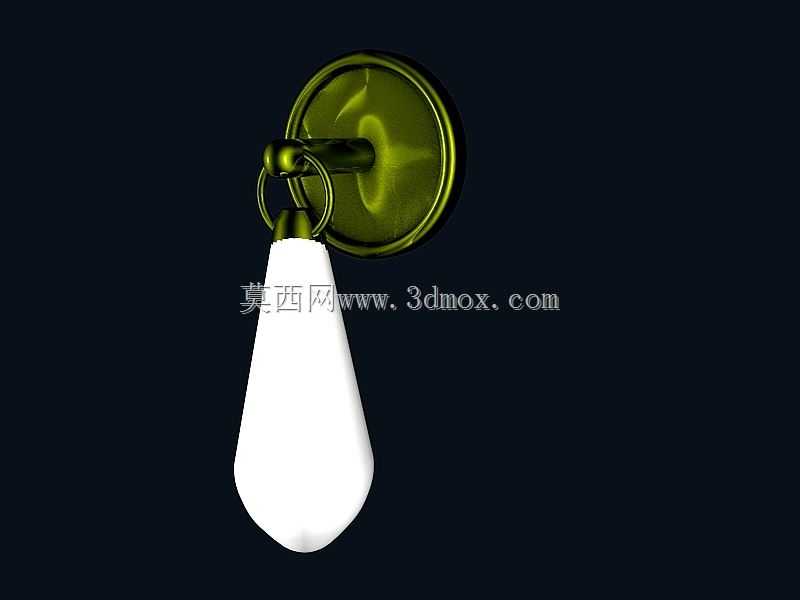

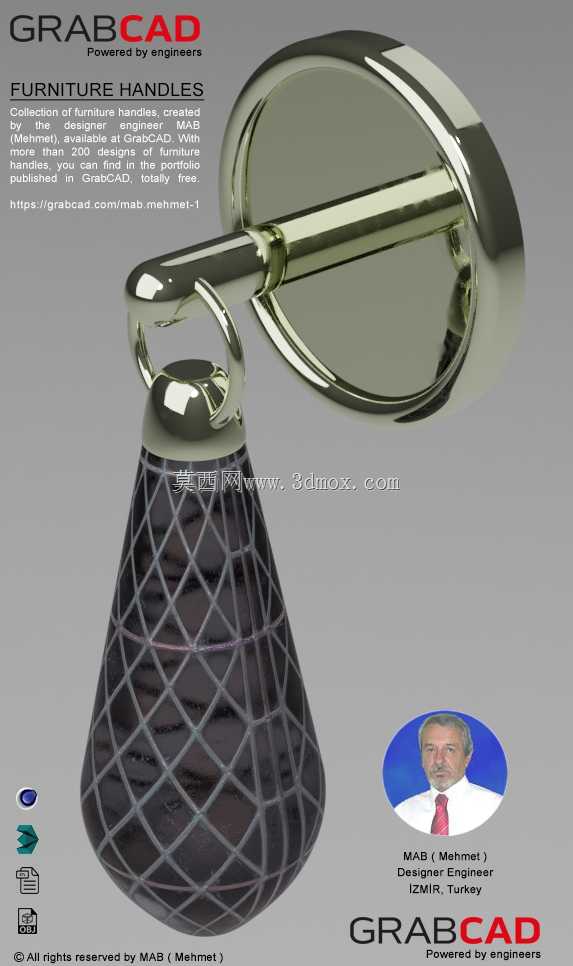

　　安装的时候不用硬掰就能顺利穿入，后期如果客户要更换不同的吊饰，只要掰开吊环就能更换，不用拆整个底座，维护便利性提升不少。水滴形吊件的造型是客户反复调整过的，总长度112mm，最宽处直径38mm，表面做的是哑光乳白质感，和古铜色的金属底座形成材质对比，吊件内部是空心结构，壁厚2mm，既减轻了整体重量，降低悬臂的负载，又能保证足够的结构强度，不小心磕碰的时候不会轻易碎裂。之前做第一版手板的时候，吊环和悬臂的连接轴做的是过盈配合，测试的时候发现吊环转动有卡顿，后来改成了间隙0.1mm的间隙配合，轴端做了冲点铆接，既不会脱落，又能让吊环360度顺畅转动，吊件挂上去之后不管从哪个角度触碰，都能自然回正，不会出现卡滞歪掉的情况。

　　实际落地应用的时候，除了最初的灯饰场景，不少做复古柜门的客户把这个结构装在衣柜、酒柜的门板上当拉手用，吊件刚好能当拉拽的握持部分，手感圆润没有棱角，比常规的条形拉手更有装饰性；还有做卫浴五金的客户，把底座换成防水密封结构，装在淋浴房玻璃门上当毛巾挂点，吊件换成挂钩就能挂浴球、毛巾，适配性很强。设计的时候特意把所有外露的金属边缘都做了R0.5的倒圆角处理，没有尖锐的边角，安装和使用的时候不会划手，金属表面的做旧处理层做了三层封釉，就算在卫浴这种潮湿环境下使用，也不会轻易出现氧化掉漆的问题。安装的时候要注意，墙面如果是石膏板材质，需要提前打入塑料膨胀管，不能直接锁自攻螺丝，不然长期承重会松动；如果是装在实木板材上，直接锁螺丝就能满足承重要求，测试过垂直方向能承受5kg的拉力，完全能满足日常挂饰或者轻量物件吊挂的需求。整个结构没有复杂的异形零件，所有金属件都可以采用精密铸造加后期机加工的方式量产，加工难度低，良率能控制在96%以上，吊件部分可以根据客户需求换成玻璃、树脂或者实木材质，只要顶部挂耳的尺寸匹配，就能直接通用底座和连接结构，不用重新开模，能大幅降低衍生款的开发成本。之前给客户做配套的时候，有客户提出要把悬臂做长一点，挂更大的吊饰，后来核算力矩之后，把悬臂根部的厚度从4mm加到了6mm，伸出长度做到40mm，测试承重能到8kg，也能满足使用需求，整体结构的拓展性很强。
