家具用平板安装式定向承重脚轮结构

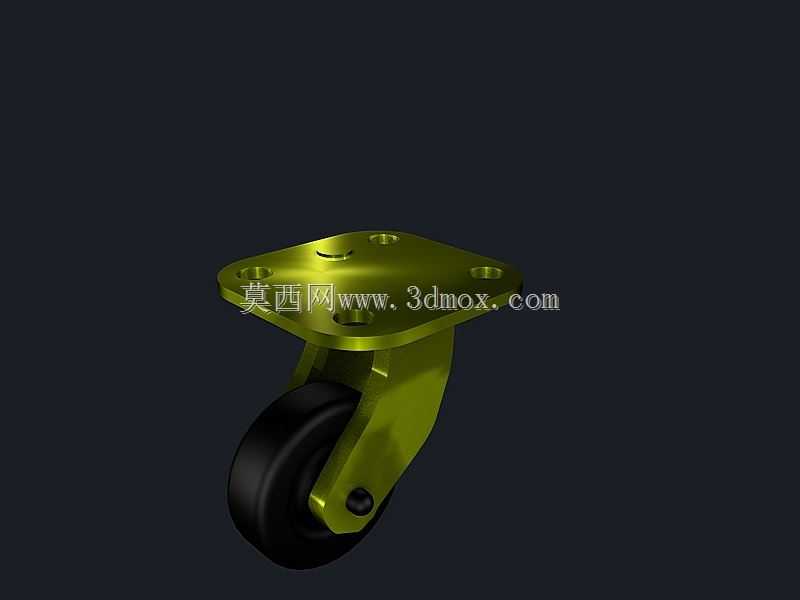

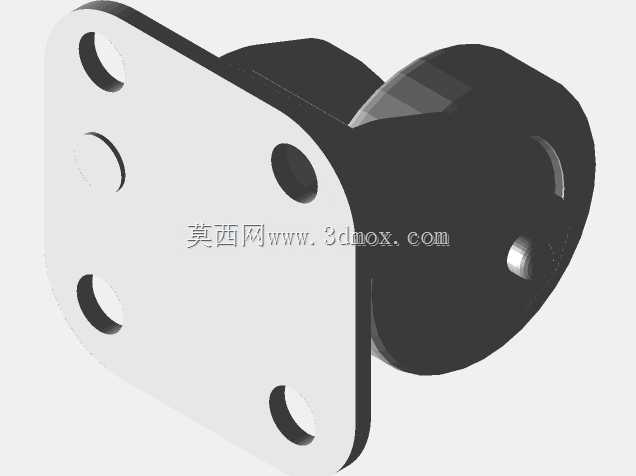

　　日常做家具结构配套设计时，这类平板式定向脚轮是很常用的移动支撑部件，不同于万向脚轮的转向结构，这款定向轮的行进方向固定，更适合沙发、服务托盘、固定扶手椅这类不需要频繁变向，仅需在清洁、移位时做直线推移的场景，能避免家具推移过程中出现方向乱摆、剐蹭地面的问题。先从安装边界说起，这款脚轮的顶部采用四孔法兰安装板，安装孔位按照常规家具底部的安装预留位做了适配，板体做了下沉式的孔位设计，安装后螺丝头不会突出板体表面，能保证安装板和家具底部的支撑面完全贴合，不会出现局部悬空导致的受力不均问题，安装板的整体轮廓做了圆角处理，不会在安装过程中剐蹭家具的木质或者塑料底板，也能避免安装人员被锐边划伤。轮架部分采用一体化的弯折成型结构，

　　没有额外的焊接拼接点，这种结构的优势在于承重时应力会顺着弯折的弧度均匀分散，不会在焊缝位置出现应力集中导致的断裂问题，很多低价脚轮用焊接支架，长期承重后焊缝位置容易开裂，这款一体弯折的轮架在做承重测试时，单轮额定承重范围内反复推移上万次也不会出现结构变形。轮体部分采用高弹性的耐磨橡塑材质，硬度控制在邵氏65度左右，这个硬度区间的轮面既能在木质地板、瓷砖地面上滚动时不会留下压痕，也能在短距离越过地毯接缝、地面细小凸起时不会出现卡滞，轮面和支架的连接采用实心铆钉轴，轴和轮体的内孔之间预留了合理的配合间隙，既不会因为间隙过大出现轮体晃动，也不会因为间隙过小导致滚动卡涩，铆钉的两端做了压边处理，长期使用也不会出现轴体脱出的问题。

　　实际选型应用时，要注意这款脚轮是定向结构，一般四个脚轮配套使用时，会将两个定向轮布置在家具的后侧，前侧搭配两个万向轮，这样推移家具时既能通过前侧万向轮控制方向，后侧的定向轮又能保证行进过程的直线稳定性，不会出现推起来“飘”的感觉。很多设计师在选脚轮时容易忽略安装高度的问题，这款脚轮的整体安装高度控制在常规家具的底部预留空间范围内，安装后不会让家具整体高度过高导致重心不稳，也不会因为高度太低导致家具底部和地面间隙过小，清洁时扫地机器人、拖把没法伸入底部。从设计思路上看，这款脚轮没有做多余的装饰结构，所有的外形设计都围绕功能展开，安装板的加强筋顺着受力方向布置，既提升了板体的抗弯强度，也不会额外增加不必要的材料成本，

　　轮架的弧度刚好避开轮体滚动时的最大外轮廓，不会出现轮体和支架摩擦产生异响的问题，轮面的弧度做了微凸设计，和地面的接触面积控制在合理范围，既能保证足够的摩擦力避免推移时打滑，也不会因为接触面积过大导致推移阻力过高。在实际使用场景里，除了家用沙发、扶手椅之外，餐饮场所的服务托盘架、小型移动置物架也能使用这款脚轮，这类场景下脚轮不需要频繁转向，定向结构的耐用性反而比万向轮更高，因为万向轮的转向结构长期使用后容易进灰卡滞，定向轮没有额外的转动副，维护成本更低，只要定期清理轮面缠绕的毛发、杂物就能保证顺畅滚动。做三维建模时，这款脚轮的结构细节还原度很重要，安装板的孔位位置、轮架的弯折弧度、轮体的倒角细节都要和实际零件一致，不然在做整机装配时会出现安装干涉，比如很多新手建模时容易忽略安装板的厚度，导致装配后螺丝长度计算错误，或者轮架的内宽做窄了，导致轮体装配后和支架摩擦，这些细节在实际生产中都会直接导致零件报废。另外这款脚轮的表面处理采用彩锌钝化工艺，建模时材质质感的还原也要注意，彩锌层的金属光泽和普通喷漆的质感不同，轮面的橡塑材质是半哑光的，不会有强烈的反光，这些细节在做产品渲染时能提升整体的真实感，方便给客户做方案展示时更直观地看到最终的装配效果。
