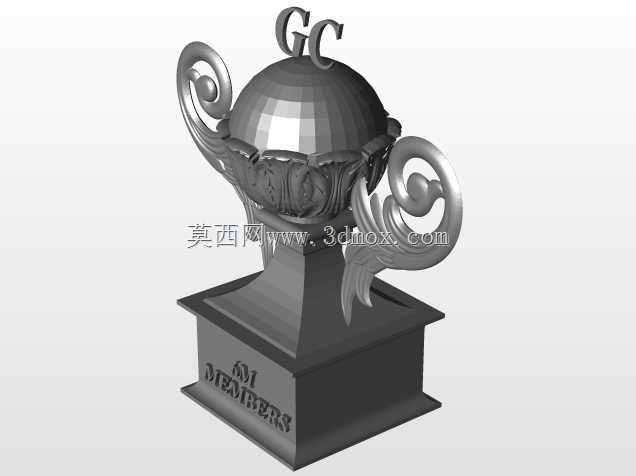

GC标识双翼装饰奖杯立体造型设计

这款奖杯造型的立体结构，最初是为企业内部年度荣誉表彰场景开发的定制化摆件结构，后续也可适配行业赛事颁奖、俱乐部纪念陈设、线下活动纪念礼等多类场景，区别于常规量产的平板式奖杯，整体采用全立体曲面构造，兼顾视觉厚重感与结构稳定性。从实际使用角度出发，这类摆件常放置于办公桌、展示柜、荣誉墙搁板等位置，因此设计阶段首先锁定了底部基座的安装边界，采用下宽上窄的梯台方座结构，基座底部预留120mm×100mm的平整接触面，无需额外固定件即可平稳放置在常规平面上，基座侧边做了2mm的圆角过渡，避免锐边划伤接触面或者拿取时割手，基座正面预留的平面区域可根据实际需求蚀刻文字、标识，不需要额外粘贴铭牌，整体结构一体性更强。上部的承托结构采用了类碗状的曲面围边，围边表面做了仿浮雕的纹理处理，这类纹理在建模时通过曲面偏移加阵列浮雕特征实现，既可以模拟金属铸造成型的肌理感，也能避免光滑曲面容易留指纹、显划痕的问题，日常清洁维护更方便。顶部的球形主体直径控制在85mm，球面做了分块式的切面处理，区别于光滑整球，切面结构在不同光线角度下会形成错落的反光，提升视觉层次感，球顶预留的标识安装位采用凸起式结构，和球面一体成型，不需要后续粘接标识，避免长期摆放后标识脱落的问题。两侧的装饰翼采用对称式曲面设计，单翼向外延伸的最大宽度不超过45mm，整体最大外轮廓宽度控制在210mm以内，不会占用过多摆放空间，翼身的卷涡造型做了等壁厚处理，壁厚统一为3mm，如果采用金属铸造或者3D打印工艺制作，不会出现局部壁厚差异过大导致的缩孔、打印翘边问题，卷涡的内侧做了1.5mm的内圆角，避免应力集中导致的结构断裂，哪怕日常拿取时轻微磕碰，也不容易出现翼部断裂的问题。建模过程中，所有曲面衔接处都做了G2连续处理，没有尖锐的拼接棱线，不管是后续做金属电镀、树脂喷涂还是木质雕刻的后处理，都能保证表面过渡顺滑，不会出现明显的拼接痕迹。整体结构的总高度控制在230mm，重心落在基座中心垂直向上30mm的位置，哪怕受到轻微的侧向触碰，也不会轻易倾倒，符合桌面摆件的稳定性要求。从结构拆分角度看，整个模型可以拆分为基座、承托碗、球体、两侧装饰翼五个独立部件，各部件之间采用止口定位结构，拼接缝隙控制在0.1mm以内，既可以分部件加工后组装，也可以根据加工工艺需求做成一体结构，适配铸造、3D打印、数控铣削等多类加工方式。针对不同的使用场景，还可以在基座底部预留配重块安装腔，放置铸铁或者水泥配重块，进一步提升整体的稳重感，适合大尺寸的展示款制作；如果是做小型纪念款，也可以直接采用空心结构，降低整体重量，方便手持携带。两侧翼部的曲面造型在建模时通过样条曲线控制轮廓走向，曲线曲率变化均匀，没有突变区域，后续如果需要调整翼部的舒展角度，只需要调整样条曲线的控制点即可快速衍生出不同造型的变体，不需要重新搭建整体结构，提升设计迭代效率。球面的分块切面采用均匀阵列方式排布，每块切面的尺寸偏差控制在0.2mm以内，保证视觉上的规整感，不会出现切面大小不一的违和感。承托碗和球体的衔接处做了2mm的嵌入配合，球体底部嵌入承托碗内部，两者的配合面采用锥面定位，组装时可以自动对中，不会出现球体偏移的问题。基座的底部做了1mm深度的凹槽，可粘贴防滑绒垫，放置在光滑的玻璃或者烤漆桌面上时，不会出现滑动，也不会刮伤桌面漆面。
