多层抽屉式移动工具收纳柜结构设计

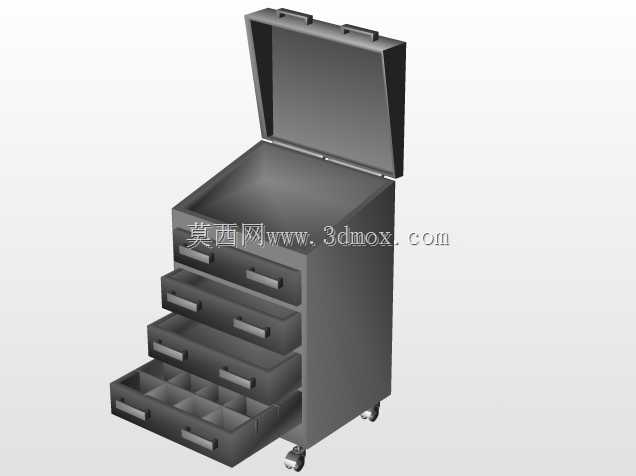

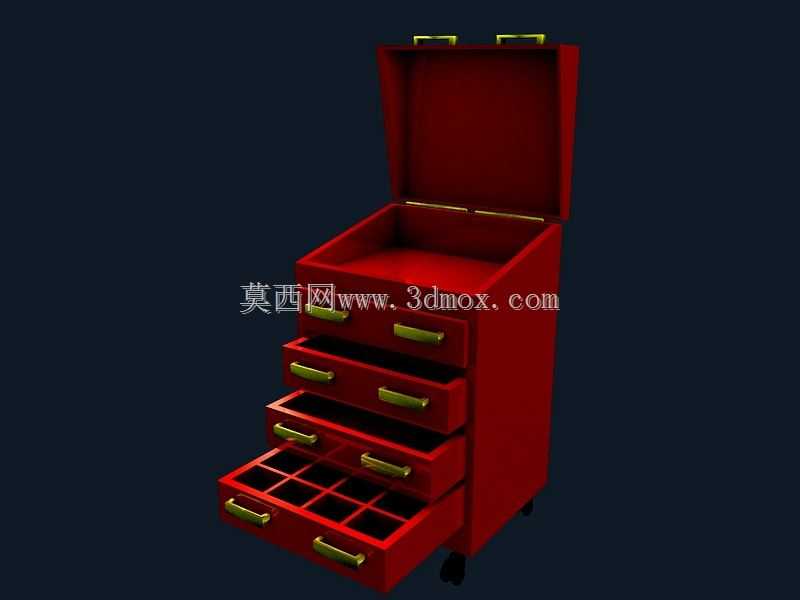

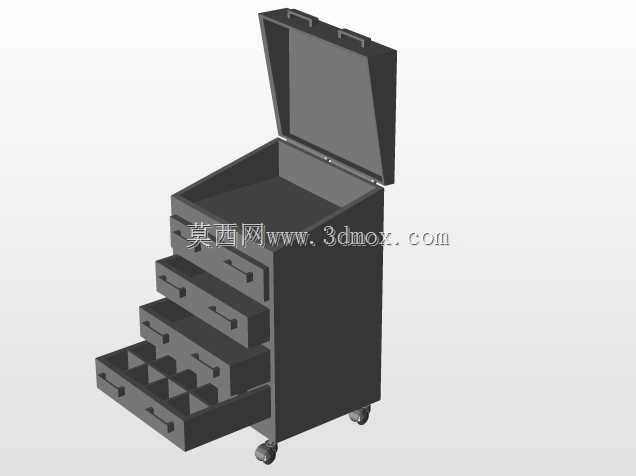

　　在机加工、设备维保、装配生产线这类需要频繁取用各类手动工具、小型量具、易耗五金配件的作业场景里，零散工具的有序收纳直接影响作业效率，这类多层抽屉式移动工具收纳柜，就是为解决作业现场工具乱堆乱放、取用查找耗时、工具易磕碰损坏的问题设计的。从结构设计逻辑来看，整体采用立式长方体柜体布局，底部配置四个万向脚轮，其中两个带刹车锁定结构，既可以满足在车间不同工位间灵活推移的需求，停驻时踩下刹车即可固定位置，避免作业过程中柜体滑移影响操作。柜体上部设置带翻盖的开放式储物仓，翻盖通过内置合页与柜体连接，翻开后可放置体积稍大、使用频率极高的工具，比如常用的活动扳手、螺丝刀组、卷尺等，拿取时无需拉开抽屉，抬手即可取放，适配高频作业的快速取用需求。

　　下方设置四层抽拉式抽屉，最底层抽屉做了内部分格设计，通过纵横交错的塑料或金属分隔条，将抽屉内空间分割为大小不一的独立格位，可用来存放螺丝、螺母、垫片、钻头这类细小零散的五金配件，避免不同规格的小零件混放，查找时无需翻找整盒零件，大幅缩短配件取用时间。上方三层抽屉为整腔无分隔设计，可放置尺寸稍大的工具，比如钢丝钳、尖嘴钳、锉刀、小型套筒组等，抽屉全部配置内嵌式金属拉手，拉手突出柜体表面的尺寸控制在5mm以内，避免推移柜体时拉手勾挂周边线缆、工件或者作业人员衣物，降低现场作业的安全隐患。所有抽屉都配置了限位滑轨，抽拉到最大行程时会自动卡止，避免抽拉用力过度导致抽屉整体滑落，砸伤作业人员或者摔坏抽屉内的精密量具。柜体整体采用1.

　　2mm厚冷轧钢板折弯焊接成型，外部做喷塑防锈处理，耐磨防刮，适配车间多油污、多金属碎屑的作业环境，日常清理只需用湿抹布擦拭即可，金属碎屑不会嵌进柜体表面缝隙。外形尺寸方面，整体高度控制在850mm左右，宽度400mm，深度500mm，这个尺寸边界既保证了内部储物空间足够容纳常规机修、装配作业所需的全套常用工具，推移时也不会因为体积过宽影响在机床间隙、生产线工位间的通行，常规车间通道宽度在800mm以上即可顺畅通过，停驻时占用的地面空间不足0.2平方米，不会过多占用作业面的宝贵空间。设计过程中重点考虑了承重分配，最底层抽屉因为靠近脚轮支撑点，承重能力设计为最高，单抽屉可承载30kg重量，用来放置重量较大的重型扳手、锤子等工具，

　　往上各层抽屉承重依次递减，避免上层放置过重物品导致柜体重心过高，推移时发生倾翻风险。柜体顶部翻盖闭合后可作为临时置物台，放置作业过程中临时拆卸的小型零件、待装配的组件，台面做了微凸起的围边设计，避免放置的小零件滚落。这类工具收纳柜除了在生产车间使用，也可放置在维修门店、实训教室、家用车库等场景，用来收纳各类工具、配件甚至手工耗材，结构上没有复杂的传动或者电控部件，整体可靠性高，日常使用基本无需维护，只要定期检查脚轮转动是否顺畅、滑轨抽拉有无卡滞即可长期使用。建模过程中对各个抽屉的配合间隙做了精准控制，单边间隙留1.5mm，既保证抽拉顺畅无卡顿，也不会因为间隙过大导致抽屉晃动，关闭后缝隙均匀，外观规整。所有钣金折弯处都做了R2mm的圆角处理，没有尖锐的棱角，避免作业人员磕碰受伤，符合车间作业的安全设计规范。
