五星辐条式摩托前轮三维数字化设计

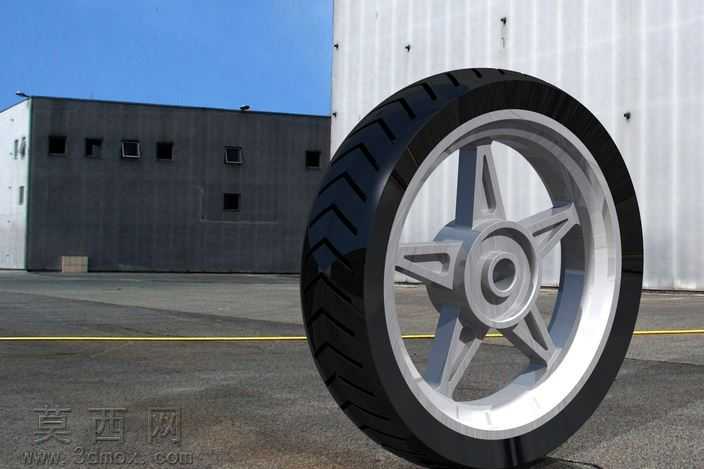

本作品为摩托车前轮的三维参数化设计成果，建模阶段以回转类零件的结构特征为核心逻辑，首先通过草绘绘制轮胎、轮辋、轮毂的截面轮廓线，利用旋转特征生成各部件的基础基体，保证整体同轴度符合车轮装配的精度要求。针对轮胎部分，建模时先绘制胎面的纵向排水沟槽与横向防滑花纹的截面轮廓，通过环形阵列、投影包覆的方式将花纹特征贴合到胎面曲面上，还原橡胶轮胎的防滑纹理结构，同时对胎唇与轮辋配合的位置做了加厚与圆角处理，还原真实轮胎的安装密封结构。轮毂部分采用五星对称辐条设计，先绘制单根辐条的变截面轮廓，通过多截面实体特征生成带拔模斜度的辐条主体，辐条与轮毂中心安装座、外侧轮辋的衔接位置均做了渐变过渡圆角处理，避免应力集中的结构缺陷，再通过圆周阵列生成五根均匀分布的辐条，保证轮组的动平衡结构合理性；轮毂中心预留了轴承安装孔、刹车盘定位孔与轮轴穿装孔，孔位边缘做了倒角处理，还原真实车轮的装配接口结构。轮辋部分按照真空胎的安装标准设计了胎圈座、凸峰与气门嘴安装孔，结构尺寸符合摩托车轮辋的通用规格。材质与渲染阶段，为轮胎部件赋予哑光黑色橡胶材质，调整材质的粗糙度与凹凸贴图参数，模拟橡胶表面的细微颗粒质感与使用磨损的肌理效果；为轮毂与轮辋赋予银灰色金属材质，添加轻微的反射与磨砂质感，模拟铝合金压铸成型后的表面处理效果，区分出金属部件与橡胶部件的视觉差异。渲染场景采用室外工业风环境，添加柔和的环境光与定向主光源，调整阴影参数让车轮的光影层次自然，突出轮组的立体结构与材质对比，最终呈现的效果清晰展现了车轮各部分的结构衔接关系，可用于摩托车行走系统的结构展示、装配模拟以及相关零部件的设计参考。
