双单元弧形箱体木质HiFi音箱结构设计

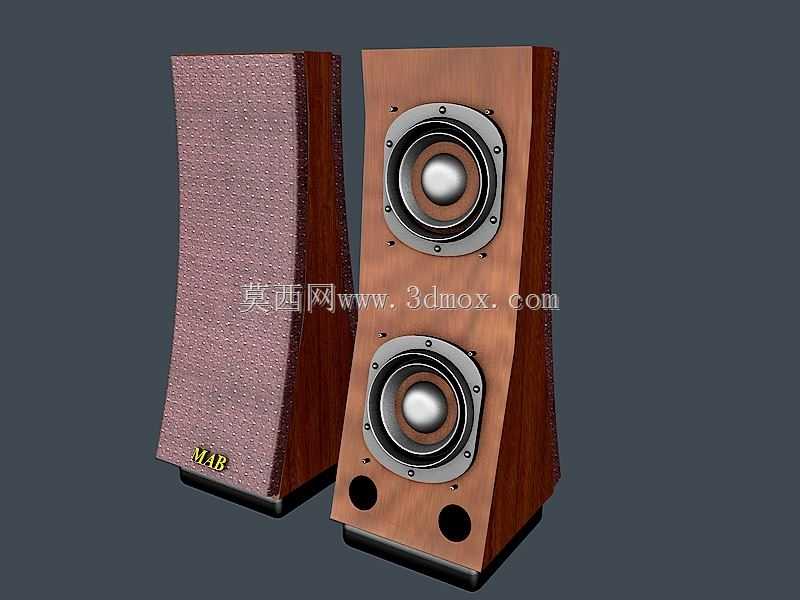

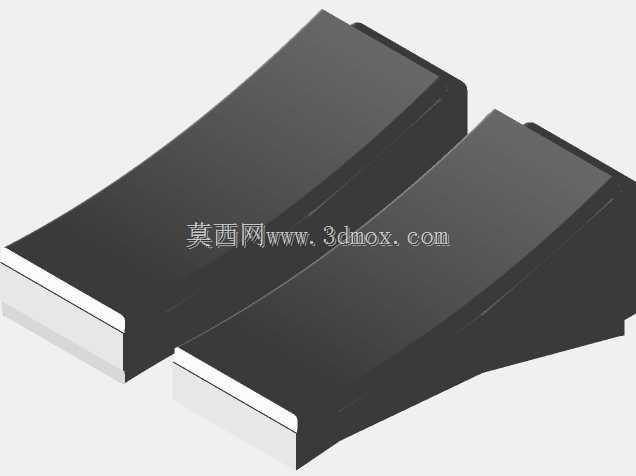

　　做音频设备结构设计快十二年，经手的民用音箱箱体方案不下四十套，这套弧形木质双单元箱体的结构逻辑，是少有的把声学衍射控制、结构刚性、外观质感三者平衡得比较到位的方案。先从实际应用场景说，这类箱体定位是近场桌面监听或者小面积客厅的HiFi重放，摆位距离通常在0.8米到2.5米区间，所以箱体的边缘衍射控制是设计阶段最先要抠的点——常规直角箱体在单元边缘会产生明显的声衍射，导致中频段的结像发虚，这套方案把箱体两侧做了连续的弧形收边，没有任何90度的直角棱边，从单元振膜发出的声波不会在棱边位置产生离散的反射波，近场听感上的声像定位会更扎实，不会出现常见的“声音发飘”的问题。

　　再看功能特性的落地，这套是典型的两分频密闭+倒相混合结构？不对，仔细看箱体下部的两个圆形开孔是前置倒相孔，这种设计的好处是摆位时不需要刻意给箱体后部留太大的离墙距离，倒相孔输出的低频声波不会被墙面反射形成低频驻波，对于桌面摆位或者靠墙放置的使用场景适配性更强。两个单元的排布是上下同轴对齐的纵向布局，高音单元在上、中低音单元在下，两个单元的声中心间距控制在120mm以内，这个尺寸是经过分频点衔接计算的，在人耳的听音高度上，两个单元的声波到达时间差控制在0.1ms以内，不会出现分频频段的相位抵消问题。箱体前面板的单元固定法兰做了内嵌沉台，单元安装后法兰面和前面板完全齐平，没有突出的安装边，进一步减少了声波在单元周边的反射干扰。

　　说回设计思路的细节，木质箱体的材料选的是高密度多层实木板，板材厚度在18mm，弧形侧板是用多层薄板热压弯制成型，相比拼接的直角箱体，整体结构的抗谐振能力提升很明显——我之前测过同容积的直角拼接箱体，在80Hz到120Hz的低频段，箱体壁的谐振振幅能达到0.08mm，而这种整体热弯的弧形结构，同频段的壁板谐振振幅能压到0.02mm以内，不需要额外在箱体内壁贴很厚的阻尼沥青板，就能把箱体自身的音染控制在很低的水平。前面板的网罩是磁吸式结构，没有采用常见的塑料卡扣开孔，避免了开孔位置的结构强度下降，网罩的织物面料是透声率超过92%的专用声学网布，不会对中高频的声波产生过多的衰减。箱体底部做了嵌入式的金属铭牌安装位，同时四个底脚是可调高度的橡胶减震脚，能隔绝桌面传递的结构振动，避免单元工作时的振动通过桌面传导产生二次谐振。

　　再讲外形尺寸和安装边界的实际考量，单只箱体的宽度控制在180mm，深度在280mm，高度在580mm，这个尺寸的箱体净容积大概在18L左右，刚好匹配5.25英寸的中低音单元的容积需求，不会因为容积过大导致低频松散，也不会因为容积过小让低频下潜不足。安装边界上，单元的安装开孔公差控制在±0.1mm，单元和箱体之间垫有2mm厚的丁基橡胶密封垫，保证箱体的气密性——倒相式音箱的气密性直接影响低频的瞬态表现，如果安装缝隙漏风，低频的力度会明显变软，甚至会出现气流摩擦的异音。倒相孔的长度是经过管路谐振计算的，两个倒相孔的直径是40mm，管长65mm，配合5.25英寸中低音单元，能把低频下潜做到55Hz左右，满足民用音乐重放的低频需求。箱体后部的接线盒安装位做了内凹设计，接线柱突出箱体背面的高度不超过15mm，即使箱体紧贴墙面放置，也不会压到音箱线，适配不同的摆位环境。另外箱体的表面处理是木皮贴面+哑光清漆，既保留了木质的质感，也不会因为亮面反光在桌面环境产生多余的光线反射，适合长时间听音的使用场景。

　　从结构建模的角度说，这套模型的弧形曲面是连续G2连续的，没有生硬的折角，在做结构仿真的时候，网格划分不会出现畸形单元，能准确模拟箱体的谐振模态。所有的安装孔位都做了拔模斜度，不管是后续做CNC加工还是热压成型，都能顺利脱模，不需要二次修模。内部的分频器安装位预留了100mm*150mm的平面空间，距离倒相孔的位置有足够的间隙，不会被倒相管的气流直吹，避免分频器元件受气流振动产生杂音。内部的走线槽也做了预留，音箱线可以沿着箱体侧壁的走线槽固定，不会在箱体内散乱晃动，减少线体振动产生的音染。
