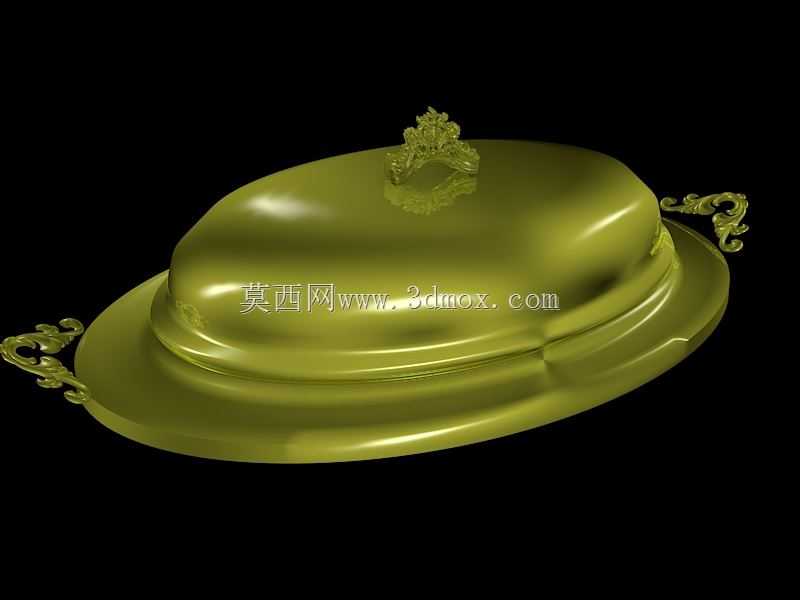

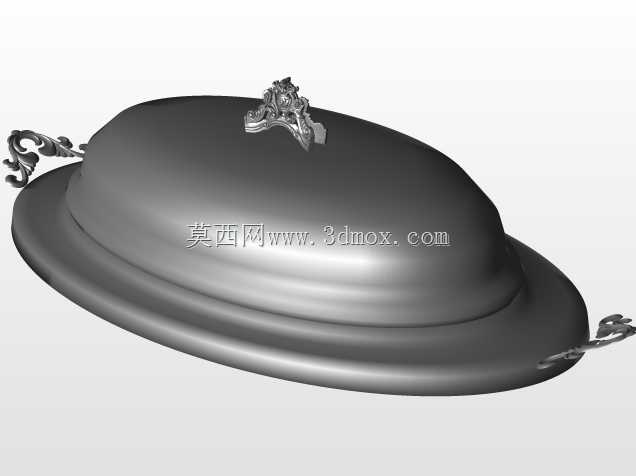

欧式复古带盖金属餐托盘结构设计

　　这款带盖餐托盘的结构设计，最初是针对高端酒店宴会分餐、高端餐饮包厢送餐场景开发的，日常使用中既可以承担餐食递送的承载功能，闭合状态下也能实现短时间的餐食保温、防尘作用，避免传菜过程中浮尘落入餐品，同时金属材质的导热特性均匀，不会出现局部温差过大导致餐品口感变化的问题。从结构拆分来看，整个产品分为托盘底座、密封餐盖、侧边装饰把手、盖顶装饰提钮四个独立部件，各部件之间的配合间隙经过反复调校，餐盖扣合后与托盘底座的贴合面预留0.15mm的均匀间隙，既不会因为过盈配合导致开合卡滞，也不会因为间隙过大造成热量快速散失、防尘效果下降。设计过程中首先确定的是托盘底座的轮廓边界，整体采用椭圆流线型造型，底座边缘做了12mm高度的翻边结构，

　　翻边内侧做了3°的内倾角度，能够有效避免餐食盛放过程中汤汁外溢，即便是递送带汤汁的菜品，轻微晃动下汤汁也会顺着内倾翻边回流到盘内，不会流到托盘外壁污染服务人员手部或者餐桌台面。托盘底部做了3mm高度的环形支撑脚，整个支撑面做了平面度调校，放置在桌面时不会出现晃动，支撑脚与桌面的接触面积经过核算，既不会因为接触面积过小压伤软质餐桌饰面，也不会因为接触面积过大导致托盘挪动时产生过大的摩擦阻力。餐盖部分采用弧面穹顶造型，这种曲面结构一方面是提升整体的视觉质感，另一方面弧面结构的结构强度远高于平面结构，同等板材厚度下，穹顶弧面的抗变形能力提升40%以上，日常使用中即便受到轻微的外力按压，也不会出现永久形变，保证扣合的密封性。

　　盖顶的装饰提钮位置做了局部加厚处理，提钮与盖体的连接采用嵌入式螺接结构，而非外露的粘接或者焊接结构，既保证了连接强度，避免长期提拿出现松动脱落，也不会在盖体内侧留下连接凸起，方便日常清洁擦拭，不会残留清洁死角。两侧的装饰把手采用对称式布局，把手与盘体的连接位置做了局部应力分散结构，把手根部做了圆弧过渡，避免长期端拿过程中应力集中导致连接处断裂，把手的握持弧度按照成年人手指的握持曲线设计，握持时受力均匀，端拿较重的餐品时也不会出现硌手的问题。曲面建模过程中，所有装饰纹样的凸起高度控制在2mm以内，纹样的边角全部做了R0.5mm的圆角处理，不会出现尖锐边角划伤使用者的情况，同时纹样的凹槽深度控制在1.5mm，

　　不会因为凹槽过深导致油污残留，降低日常清洁的难度。整个产品的壁厚采用均匀化设计，主体壁厚统一为1.2mm，局部连接位置加厚至2mm，既控制了整体的重量，单手持拿时不会有过重的负担，也保证了整体的结构刚性，正常使用过程中不会出现形变。安装边界方面，这款餐托盘的整体外轮廓尺寸适配常规的传菜托盘尺寸，能够兼容多数酒店现有的餐车层架间距，不需要额外调整存储设备的层间高度，堆叠存放时，餐盖的穹顶高度经过核算，三个同型号餐盘堆叠时的总高度控制在280mm以内，能够最大化利用存储空间，降低仓储和后厨存放的空间占用。表面处理的结构预留方面，整个模型的所有外表面都做了脱模角度预留，最小脱模角度为2°，能够适配电镀、抛光、烤漆等多种表面处理工艺，不会出现工艺死角，不管是做亮面金色电镀还是哑光金属质感处理，都能保证表面质感均匀。在实际使用场景中，这款餐盘除了酒店正餐的传菜使用，也可以用于自助餐台的餐品展示，闭合状态下能够避免餐品长时间暴露在空气中影响卫生状况，开合操作只需要单手提拿盖顶提钮即可完成，操作便捷，不需要额外的辅助工具。结构设计阶段也考虑了叠放运输的需求，托盘底座的内侧轮廓与餐盖的外侧轮廓做了适配设计，运输过程中可以将餐盖倒置放入托盘内，多个产品嵌套堆叠，大幅降低运输过程中的包装体积，减少运输成本，同时嵌套状态下各部件之间有足够的缓冲间隙，不会因为运输过程中的颠簸导致表面刮花或者部件变形。
