快速耦合连接工装夹具结构设计

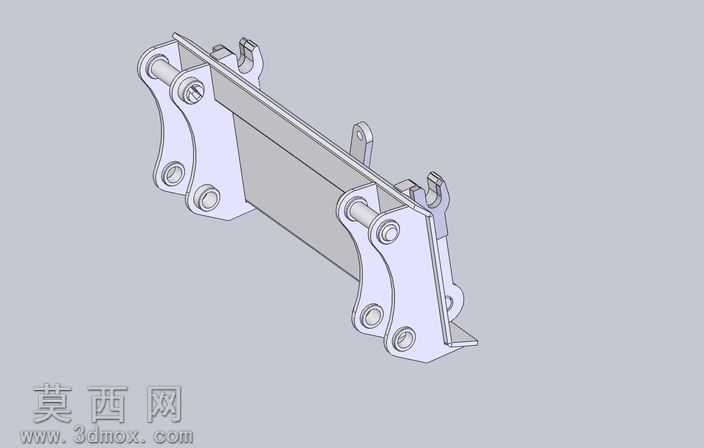

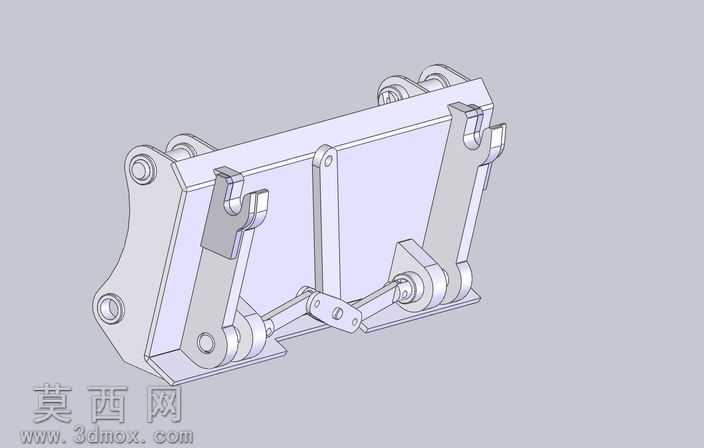

本作品为快速耦合连接卡具的三维结构设计，建模过程依托参数化三维设计软件完成，全程遵循机械加工工艺的合理性要求，对每一处结构尺寸都做了装配干涉校验，确保各部件在虚拟装配环境下可实现顺畅的相对运动，无错位、卡滞等装配问题。建模阶段先从核心的双侧支撑板结构入手，精准绘制板件上的销轴安装孔、螺栓过孔的定位尺寸，保证两侧板件的孔位同轴度公差符合快接工装的使用要求，板件边缘做了合理的倒圆角处理，既避免应力集中提升构件结构强度，也符合实际生产中的去毛刺工艺要求。中间的承载连接板采用薄壁板式结构，建模时严格匹配两侧支撑板的安装间距，板件上预留的连接凸耳结构，可适配配套外接构件的安装需求，凸耳上的铰接孔与销轴采用间隙配合的尺寸设定，保证铰接转动的灵活性。两侧的锁止挂钩结构是本设计的核心功能部件，建模时重点还原了挂钩的卡接轮廓曲面，通过曲面拉伸、切除等命令精准勾勒挂钩的锁止勾形结构，挂钩与支撑板之间通过铰接销轴连接，可绕销轴实现一定角度的转动，以此完成对接构件的卡入与锁止动作，销轴端部做了防脱结构设计，避免使用过程中销轴窜出脱落。所有紧固件的建模都还原了标准件的真实结构，内六角螺栓、圆柱销轴的尺寸都符合对应国标件的参数规范，装配时严格遵循机械装配的逻辑顺序，从基础板件拼接，到铰接部件安装，再到紧固件锁附，完整还原实际生产的装配流程。材质渲染阶段，对主体金属结构件赋予了哑光冷轧钢材质，调整材质的粗糙度、金属度参数还原金属构件的真实质感，对铰接活动部位做了轻微的材质色差区分，突出活动结构的位置，渲染视角选择等轴测视角，可完整展示卡具的整体结构布局、各部件的连接关系以及锁止结构的形态，让观看者可直观理解该快速耦合卡具的工作原理：通过扳动两侧的锁止挂钩，即可快速完成对接构件的连接与拆卸，无需额外辅助工具，可大幅提升构件连接的作业效率，整体结构紧凑，受力布局合理，可满足频繁快接快拆的使用场景需求，具备较高的实际生产应用价值。
