中式雕花框架布艺双人沙发结构设计

　　做家具结构设计快十二年，经手的软体家具三维模型少说也有四五百套，这次的双人沙发结构，是之前给南方一个实木家具厂做量产配套时攒的方案，当时客户要求在控制框架成本的前提下，兼顾中式外观质感和日常使用的坐感舒适度，前前后后改了三版框架受力结构才定版。先从实际应用场景说，这款沙发定位是中小户型客厅的主位家具，也适配新中式风格的民宿会客区、茶楼散座区，日常使用场景覆盖日常落座、临时躺卧，框架的静载荷测试是按单座120kg的标准做的，两个座位同时满载的情况下，框架横梁的形变量控制在0.8mm以内，不会出现长期使用后框架异响、坐面塌陷的问题。

　　设计思路上没有走全实木厚重框架的老路，毕竟全实木框架不仅材料成本高，搬运安装的难度也大，框架主体采用实木拼接方料做承重主梁，扶手和底部的雕花构件用高密度实木线条做装配结构，不是整料雕刻，既保留了中式家具的雕花外观细节，又把整体框架重量控制在了合理范围，两个安装工人就能完成搬运和入户摆放。软包部分做了分层结构设计，最底层是20mm厚的高回弹硬质棉做支撑层，中间层是35密度的高回弹海绵做缓冲层，最上层是10mm厚的记忆棉做贴合层，坐面的下沉量根据人体工程学数据控制在35-40mm，落座时不会有硬邦邦的硌腿感，久坐也不会因为海绵过软导致腰部悬空。

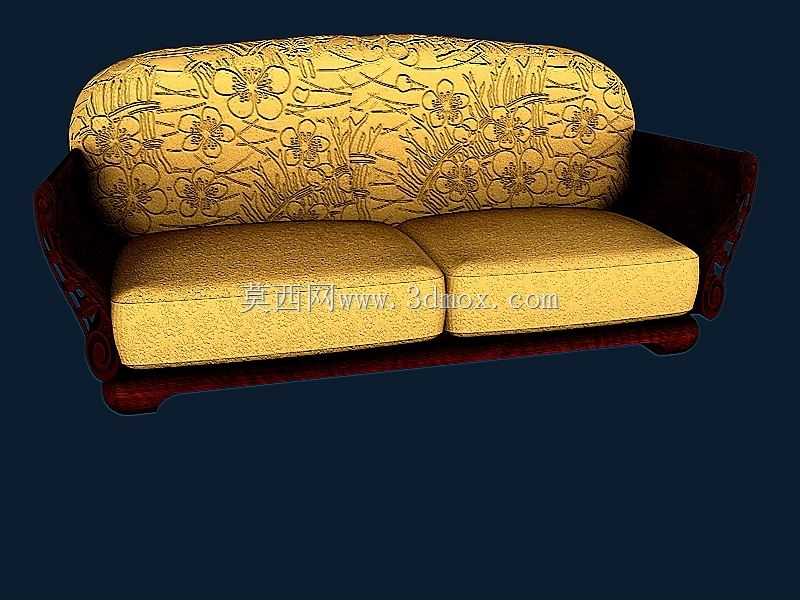

　　外形尺寸和安装边界这块，当时是严格按照常规住宅的门洞、电梯尺寸做的约束，整体宽度控制在1800mm，深度850mm，靠背总高度920mm，坐面高度420mm，这个尺寸刚好能进宽度800mm以上的住宅入户门，不需要拆分框架就能完成入户，安装时只需要把四个沙发脚对准框架底部的预埋螺母拧紧即可，不需要额外的连接件组装，普通用户照着安装说明十分钟就能完成装配。靠背的软包做了弧度处理，靠背的倾斜角度是105度，刚好贴合人体自然倚靠时的背部曲线，不需要额外搭配腰靠就能有不错的腰部支撑。面料部分的模型做了纹理映射，表面的花卉提花纹理是按照实际面料的扫描纹理做的贴图，渲染时的纹理缩放比例和实物1:1对应，做效果图展示时不会出现纹理拉伸、比例失真的问题。

　　框架的连接结构全部采用五金件预埋设计，所有的螺丝孔位都做了沉孔处理，装配后螺丝头不会外露，不会出现刮蹭面料、划伤地面的问题。沙发底部预留了120mm的离地间隙，常规的扫地机器人可以自由进出，不需要挪动沙发就能完成底部地面的清洁，这个细节是之前老款沙发被用户反馈最多的问题，这次设计时特意做了调整。扶手的宽度做了120mm，高度比坐面高180mm，手臂自然搭放时的高度刚好和肘部齐平，不会出现扶手过高架胳膊、过低需要耸肩的问题。另外软包的固定结构采用了魔术贴+隐形拉链的组合设计，外套可以单独拆卸清洗，拉链做了隐藏式处理，在外观上看不到拉链头和缝线，不会破坏整体的外观完整性。

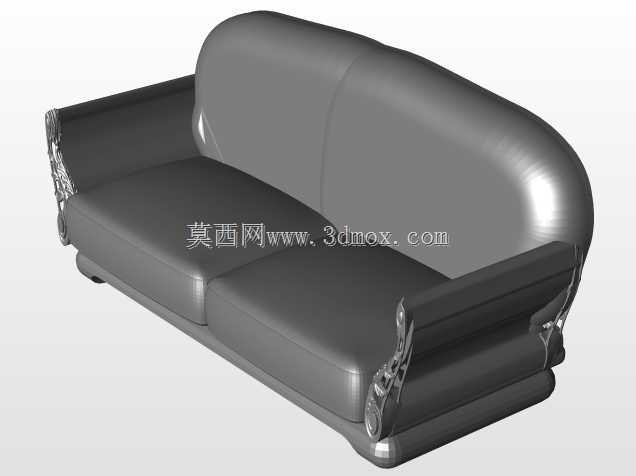

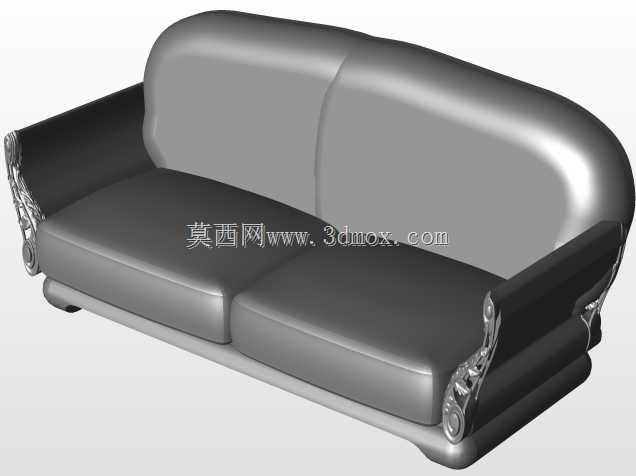

　　当时做三维建模的时候，特意把所有的装配间隙都留了出来，实木框架的拼接间隙留了0.2mm的油漆余量，软包和框架的装配间隙留了3mm的面料厚度余量，生产时不需要二次修模就能直接按照模型数据下料加工，之前给工厂的加工数据反馈，这款沙发的一次装配合格率能到98%以上，很少出现因为尺寸偏差导致的装配问题。另外框架的所有棱角都做了R3的圆角处理，不会出现尖锐棱角磕碰伤人的问题，尤其是有小孩的家庭使用时，这个细节能规避不少安全隐患。底部的沙发脚做了防滑脚垫设计，脚垫采用5mm厚的橡胶材质，既可以避免沙发滑动，又能防止沙发脚划伤木地板或者瓷砖地面。
