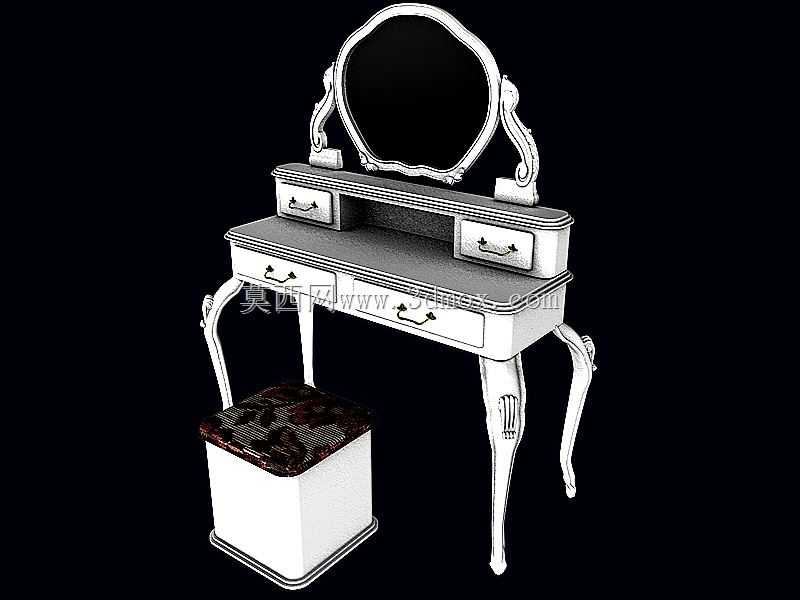

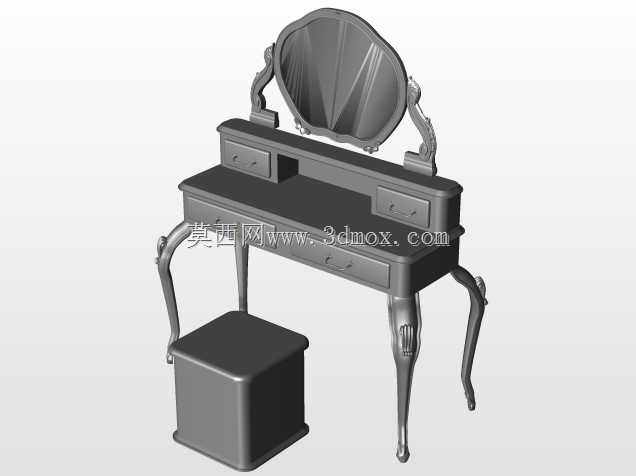

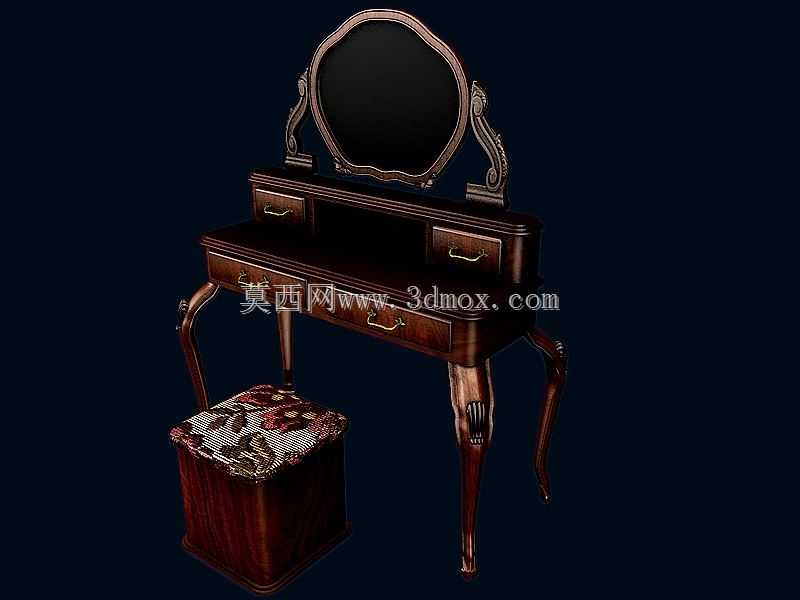

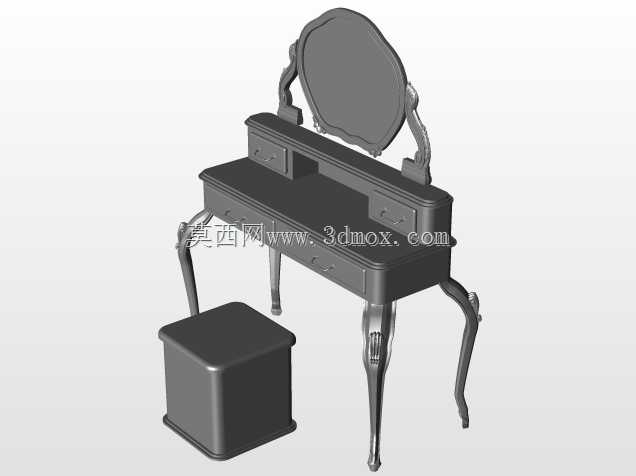

这款梳妆桌凳组合的三维结构设计,首先需要匹配卧室空间的常规布局边界,桌体整体宽度控制在900mm至1000mm区间,深度控制在450mm至500mm区间,总高度(含镜架)控制在1500mm至1600mm区间,配套梳妆凳的高度控制在420mm至450mm区间,刚好适配常规卧室靠窗、床侧的预留摆放空间,不会出现遮挡开关、挤占通行通道的问题,安装时仅需预留桌体后侧50mm的墙面间隙,避免镜架与墙面硬接触刮蹭饰面。从实际使用场景出发,这款产品主要面向家庭卧室、民宿客房、影楼化妆间等场景的梳妆需求,桌体设置的三个抽屉分别承担不同的收纳功能:台面上方左右两个小抽屉深度较浅,适合存放日常高频使用的口红、眉笔、粉饼等小型彩妆用品,
取用的时候无需弯腰,抬手即可拉开抽屉取放;台面下方居中的大抽屉深度更深,可以容纳护肤品套装、首饰盒、美发工具等体积稍大的物品,收纳分区符合日常化妆的操作动线,使用者坐在凳上时,抽屉拉手刚好处于手臂自然下垂可触及的范围,无需过度前倾或侧身操作。设计过程中首先处理的是镜架的结构稳定性,异形波浪边框的镜子采用嵌入式安装结构,镜背设置整块高密度承托板,通过四周的压条将镜子固定在承托板上,避免长期使用后镜子松动脱落;两侧的雕花支撑腿采用与桌体同材质的实木集成材加工,与镜架、桌面板之间采用榫卯加五金件的双重连接结构,既保留了欧式家具的雕花外观细节,又能保证镜架在日常擦拭、调整角度时不会出现晃动感。桌腿的曲线造型不是单纯的装饰性设计,
向外微弯的三弯腿结构将支撑点外移,相比直腿结构可以提升桌体的抗侧翻能力,即使使用者侧身倚靠桌沿取放物品,桌体也不会出现倾斜失稳的问题;腿足位置的雕花细节做了圆角过渡处理,避免日常走动时磕碰腿部造成损伤。配套的梳妆凳采用方形座面框架,座面内部设置高密度回弹海绵填充层,外部包覆布艺面料,凳腿与桌腿采用同款曲线造型,保证整套产品的视觉风格统一,凳体的承重结构做了加强处理,座框下方设置横向穿带支撑,可承受120kg以上的静载荷,满足不同体重使用者的落座需求。建模过程中对所有活动部件的配合间隙做了精准控制,抽屉与桌体的单边间隙控制在1.5mm,既保证抽屉抽拉顺畅无卡滞,又不会出现间隙过大漏灰、晃动的问题;
所有木质部件的外露棱边都做了R3mm的圆角倒边处理,避免尖锐边角造成磕碰伤害。镜架的倾斜角度经过反复调整,最终设置为与竖直面成10度的后倾角,使用者坐在凳上时,视线刚好可以完整覆盖面部区域,不需要刻意低头或仰头调整视角,符合日常化妆的视觉需求。台面的高度设置为750mm,刚好匹配人体坐姿时的肘部自然高度,放置化妆品、进行化妆操作时手臂可以自然搭在台面上,长时间操作也不会产生手臂酸胀的疲劳感。整套模型的结构拆分完全匹配实际家具生产的加工流程,每个部件都预留了合理的加工余量与五金件安装位,可直接导入加工设备进行开料、雕花工序的生产,不需要二次调整结构尺寸。
