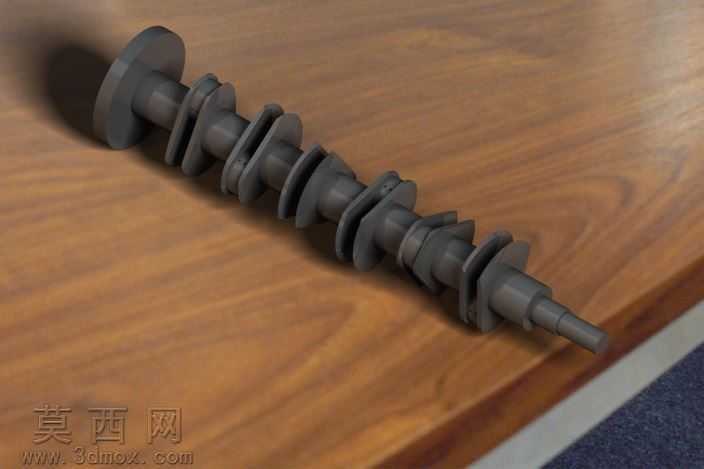

直列六缸发动机曲轴三维结构设计

本作品为直列六缸发动机配套曲轴的三维建模成果，建模过程严格遵循内燃机曲轴的实际工程设计逻辑，先通过草图绘制完成主轴颈、连杆轴颈、曲柄臂、平衡块、前后端轴段的轮廓基准，以同轴度、平行度公差要求为约束完成各轴段的同轴定位，精准匹配六缸发动机1-5-3-6-2-4的点火顺序对应的连杆轴颈相位角排布，确保各曲拐夹角符合120度的设计标准，保证发动机运转时的动平衡性能。建模阶段对曲轴的细节结构做了完整还原，包括主轴颈与连杆轴颈表面的高精度圆角过渡结构、曲柄臂与平衡块的一体化连接形态、前端驱动附件的键槽结构、后端连接飞轮的法兰定位结构，同时还原了曲轴内部贯通的润滑油道走向，完整呈现曲轴的润滑通路设计逻辑。材质渲染阶段采用了锻钢材质的视觉表现，还原了模锻成型后经调质处理的金属哑光质感，对轴颈表面做了高精度磨削后的细腻反光效果处理，平衡块与曲柄臂部分则保留了锻件毛坯经粗加工后的细微纹理，通过光影渲染突出曲轴各轴段的圆柱度特征、平衡块的配重轮廓形态，清晰展现各结构之间的衔接关系。设计过程中重点考量了曲轴的受力特性，通过平衡块的轮廓优化抵消活塞连杆组往复运动与旋转运动产生的惯性力，各轴颈的直径参数、曲柄臂的厚度参数均参考量产六缸发动机曲轴的设计规范设定，圆角结构的设计充分考虑应力集中的规避需求，整体模型完整还原了六缸曲轴的全部结构特征，可用于发动机结构原理演示、零部件装配模拟、工程设计参考等场景，清晰展现内燃机核心动力传递部件的结构逻辑与设计要点。
