欧式雕花圆形实木客厅咖啡桌结构设计

项目分类:机械图纸 发布时间:2021-11-12 ID:383241
  • 欧式雕花圆形实木客厅咖啡桌结构设计
  • 欧式雕花圆形实木客厅咖啡桌结构设计
  • 欧式雕花圆形实木客厅咖啡桌结构设计
  • 欧式雕花圆形实木客厅咖啡桌结构设计

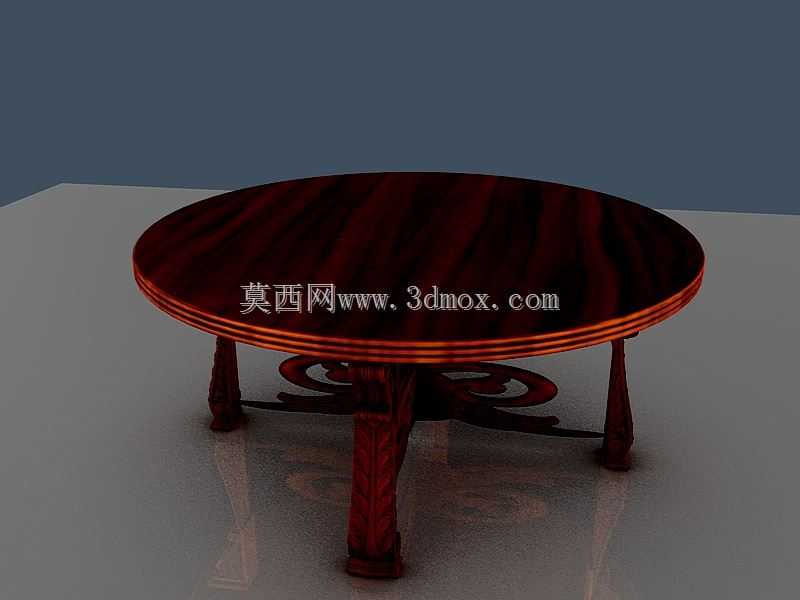

这款圆形咖啡桌的结构设计,首先围绕客厅会客区的日常使用场景展开,常规放置于沙发围合区域的中心位置,主要承担放置饮品、零食、小型摆件、随手读物的功能,适配家庭客厅、商务会客区、高端民宿休闲区等多种室内场景。设计初期首先明确了使用边界:桌面采用正圆形构型,避免直角磕碰的安全隐患,桌面直径适配三人位沙发加两侧单人沙发的围合尺度,保证围坐的人员都能轻松触及桌面区域,不会出现距离过远需要探身取物的情况,桌面高度控制在常规沙发坐面以上180-220mm区间,符合人体工程学中坐姿取放物品的舒适操作高度,不会因为过高导致抬手疲劳,也不会因为过低出现弯腰磕碰膝盖的问题。

结构设计上,桌面采用多层实木压合的基材构型,边缘做多层叠线的收边处理,既提升了桌面边缘的抗磕碰性能,也通过线条层次强化了欧式风格的视觉质感,桌面底部设置环形的实木衬框,分散桌腿传递的支撑应力,避免长期放置重物出现桌面局部变形的问题。支撑结构采用五根雕花桌腿的均匀分布方案,相比常规四腿结构,五腿的支撑点分布更均匀,单腿承载的载荷更低,即使桌面边缘放置较重的物品,也不容易出现倾翻风险,桌腿的雕花构型并非单纯的装饰性设计,每一处雕花的凸起与凹陷都经过结构应力校核,在保留复古雕花视觉效果的同时,没有削减桌腿核心受力截面的结构强度,避免长期承重出现腿型弯折、开裂的问题。桌腿之间设置弧形的雕花连接撑,一方面通过连接结构将五根桌腿形成整体受力框架,提升整体结构的抗侧倾性能,即使日常移动中出现侧面磕碰,也不会出现单腿松动错位的问题,另一方面弧形雕花撑的位置距离地面留有足够的清洁间隙,日常使用扫地机器人、拖把都可以轻松进入桌底区域清洁,不会出现卫生死角。

安装边界方面,这款咖啡桌的所有连接节点都采用隐藏式的五金连接件设计,桌腿与桌面衬框的连接采用预埋金属螺母配合锁紧螺栓的结构,安装时不需要复杂的专用工具,只需要通过内六角扳手即可完成组装,组装完成后所有连接五金都隐藏在结构内部,不会外露破坏整体的视觉质感。整体结构的接地端,每个桌腿底部都预留了可调脚垫的安装位,可以根据地面的实际平整度微调单腿高度,避免地面不平整出现的桌体晃动问题,可调脚垫采用软性防滑材质,既可以增大与地面的摩擦力避免桌体滑移,也可以避免硬质桌腿划伤木地板、瓷砖等地面饰面。

从实际使用的功能特性来看,圆形桌面的无棱角设计尤其适配有孩童的家庭场景,日常跑动过程中即使磕碰桌体边缘,也不会出现尖锐棱角造成的严重磕碰伤害;桌面的饰面处理预留了足够的涂层附着厚度,日常放置高温水杯、洒落少量饮品都不会轻易渗透损伤基材,清洁时只需要用湿抹布擦拭即可恢复整洁。桌腿的雕花构型在结构设计时特意做了圆弧过渡处理,没有尖锐的凸起雕花,避免日常使用中勾扯衣物、磕碰腿部。整体结构的承重设计按照日常使用的极限载荷校核,桌面均匀承载状态下可以满足常规家庭放置茶具、摆件、书籍等所有日常物品的承重需求,不会出现长期使用后的结构变形问题。

设计过程中也充分考虑了运输与组装的便利性,整体结构拆分为桌面组件、五根独立桌腿、中部连接撑组件几个模块,单个模块的包装尺寸控制在常规物流运输的允许范围内,不需要定制超大件物流,降低运输过程中的磕碰损坏风险,用户收到产品后可以按照装配说明快速完成组装,不需要专业的安装人员上门操作,组装完成后的整体结构公差控制在1mm以内,不会出现腿位错位、拼接缝隙过大的问题。
