复古雕花实木储物控制台设计

项目分类:机械图纸 发布时间:2021-11-12 ID:383255
  • 复古雕花实木储物控制台设计
  • 复古雕花实木储物控制台设计
  • 复古雕花实木储物控制台设计
  • 复古雕花实木储物控制台设计

这款雕花实木控制台的设计,最初是面向高端会所、复古风格办公空间以及私人收藏展示区域的储物与陈设需求展开的,在结构设计阶段,首先要平衡实木构件的承重性能与雕花工艺的结构完整性,避免大面积镂空雕花部位在长期使用中出现开裂、变形问题。柜体整体采用落地式结构,底部设置整圈实木围边底座,既可以抬升柜体主体避免地面潮气直接侵蚀木质构件,也能让柜体放置时的受力均匀分散到整个底面,无需额外安装固定件即可在平整地面保持稳定,适配地毯、实木地板、石材地面等多种铺装场景。

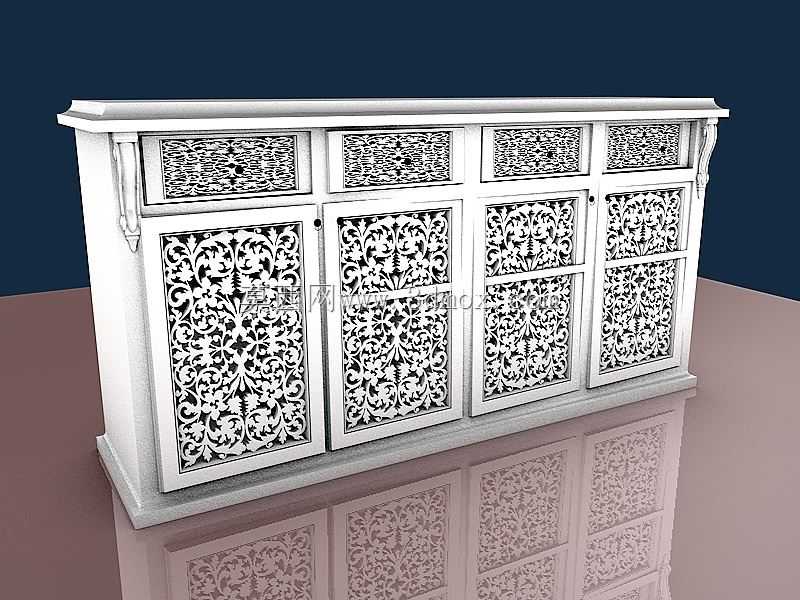

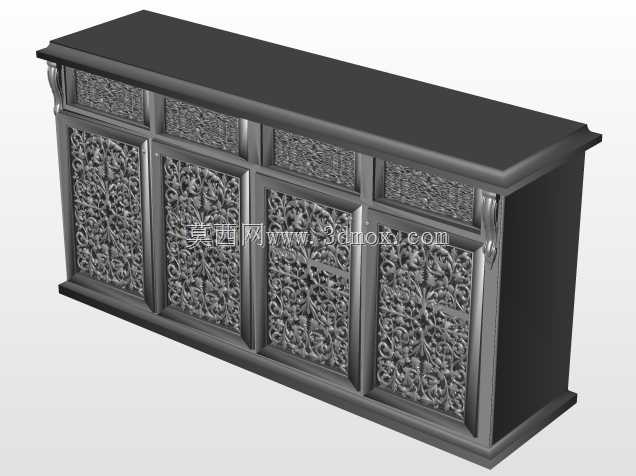

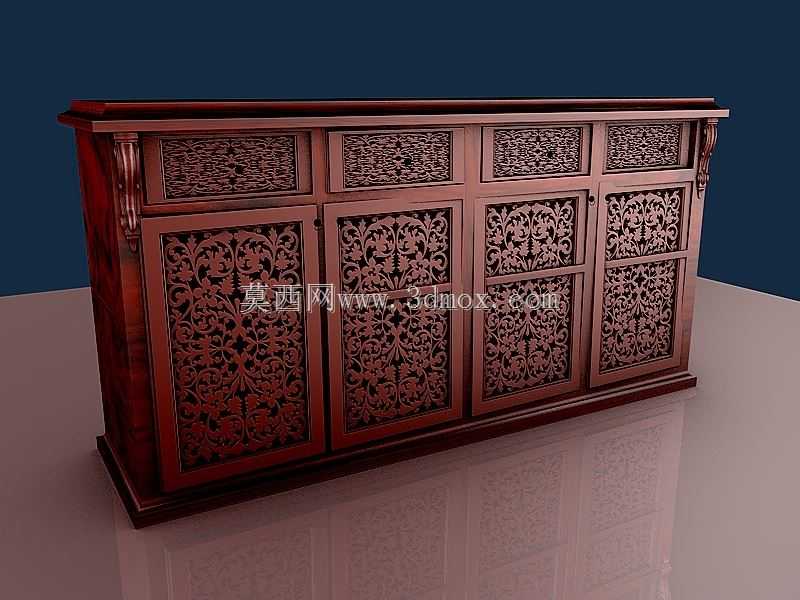

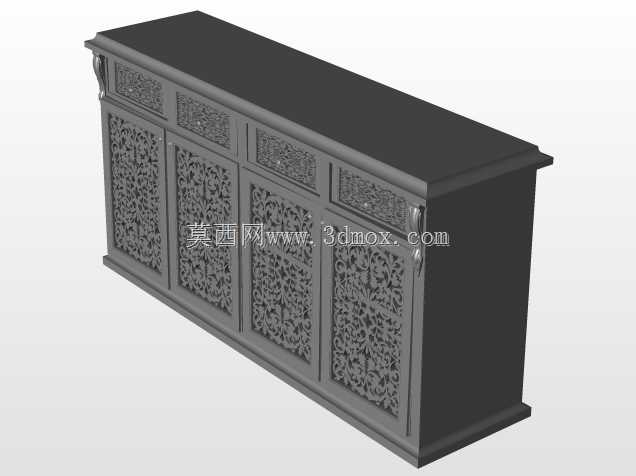

从功能分区来看,柜体上部设置四个横向排布的浅抽,抽屉内部做了分区隔断设计,可用于存放小型文件、文具、展示类小件藏品,抽屉滑轨采用隐藏式木质滑轨,和整体实木风格保持统一,抽拉阻尼经过反复调试,既不会出现抽拉卡顿,也避免滑轨过松导致抽屉自行滑出。下部设置四组对开式柜门,柜门内部为通高储物空间,可根据使用需求加装活动层板,层板支撑采用隐藏式金属件,层板承重可达到每平米三十公斤,满足存放书籍、摆件、影音设备等不同物品的需求。

雕花设计是这款柜体的核心特色,所有雕花部位均采用和柜体同材质的实木整板雕刻,没有采用贴花、拼接雕花的工艺,避免后期使用中雕花部件脱落。雕花纹样采用对称式卷草缠枝纹样,雕刻深度控制在八毫米,既保证纹样的立体层次感,也不会因为雕刻过深破坏板材的结构强度。柜门与抽屉的雕花区域边缘都做了三毫米的圆角过渡,避免尖锐边角划伤使用者,同时也能减少木质边角的磕碰掉漆问题。

在安装边界方面,柜体整体宽度控制在一米八,深度为四十五厘米,高度为九十厘米,这个尺寸既可以保证靠墙放置时不会占用过多通行空间,也能让台面上有足够的区域摆放陈设品、茶具或者办公设备。柜体背部预留了走线开孔,可适配需要在台面上放置台灯、小型电子设备的使用场景,开孔边缘做了木质圈边处理,避免电线被板材毛边磨损。

结构设计阶段,针对实木材料的湿胀干缩特性,所有框架连接部位都预留了零点五毫米的伸缩缝,避免环境温湿度变化导致框架变形。柜门采用隐藏式合页,合页的调节余量为前后三毫米、上下两毫米,安装时可根据地面的平整度微调柜门缝隙,保证所有柜门的缝隙均匀一致,开合时不会出现摩擦碰撞。柜体表面涂装采用木蜡油工艺,既保留了实木的天然纹理质感,也能在表面形成透气的保护层,日常使用中只需要用干布擦拭即可维护,不需要特殊的保养工序。

在实际应用场景中,这款控制台既可以作为办公空间的背景储物柜使用,也可以放置在会客区域作为边柜陈设藏品,部分私人影院场景中也可将其作为设备柜使用,背部的走线孔可方便影音设备的线材排布,实木材质的共鸣特性也能一定程度上优化空间的声学效果。设计过程中反复校核了所有构件的连接强度,柜体整体承重可达到两百公斤,即使台面上放置较重的石材摆件、大型影音设备也不会出现结构变形。所有木质构件的含水率都控制在百分之八到百分之十二之间,适配国内大部分地区的空气湿度环境,减少后期使用中的变形开裂概率。
