复古雕花分层带盖金属收纳容器结构设计

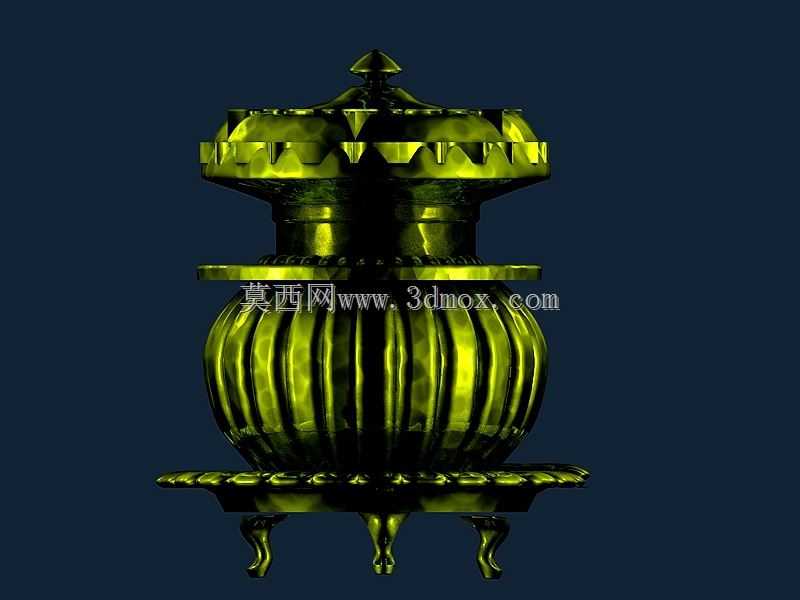

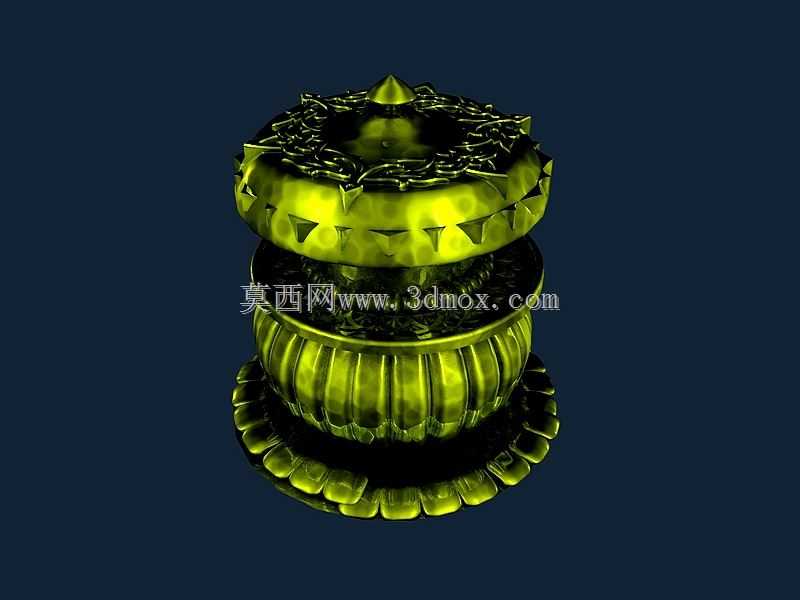

做了快十年结构设计，经手的五金类三维模型少说也有几百套，这次做的这款带雕花的分层金属容器，最初是给文创周边产品线做的配套结构方案，落地场景覆盖了桌面香具收纳、文玩小件存放、装饰工艺摆件三个核心方向，不是那种只能看不能用的纯外观模型，每一处结构都卡了实际生产和使用的边界。先从安装和尺寸边界说，整体做的是回转体结构，总高度控制在120mm，最大外径是95mm，底部承托底座的直径比主体大8mm，留足了放置时的防倾覆余量，底座下沿做了1.2mm的内凹止口，要是后续客户需要加防滑硅胶垫，直接卡进去就行，不用额外打胶或者做固定结构。分层结构是这个设计的核心，总共分三层，最下层是深度42mm的主收纳腔，中间层是22mm深的浅腔，最上层是带密封沿的顶盖，每层之间的配合面都做了1.5mm宽的锥度定位止口，配合公差选的H7/g6，既保证叠放的时候不会轻易滑脱，拿取的时候又不会因为配合过紧卡滞，之前做类似容器的时候踩过坑，直口配合用久了因为金属表面氧化或者积灰，经常出现打不开或者盖不严的问题，这次改成小锥度配合，哪怕有轻微的尺寸磨损，靠自重就能实现贴合密封。外形上的雕花不是随便贴的纹理，顶盖边缘的尖刺状凸起做了R0.8mm的圆角处理，完全符合日用五金的安全规范，不会出现划手的问题，侧壁的瓜棱状凹凸结构，一方面是做复古装饰效果，另一方面是增加侧壁的结构强度，0.8mm壁厚的黄铜材质冲压成型的话，带瓜棱结构的侧壁抗变形能力比光面结构高40%左右，之前做过同壁厚的光面铜罐，侧边受10N的径向力就会出现凹陷，加了瓜棱结构之后，25N的力都不会产生永久变形，这个是做过有限元仿真验证过的。顶盖顶面的卷草纹雕花深度控制在0.5mm，既不会因为纹理太深积灰难清理，也不会因为太浅没有浮雕质感，纹理的所有转角都做了圆角过渡，后续不管是做铸造成型还是冲压蚀刻，脱模或者退模的时候都不会出现卡料的问题。实际使用场景里，要是作为香具收纳，最下层可以放线香或者盘香，中间浅腔放香插、香筷这类小工具，顶盖盖上之后能避免香品受潮，因为配合止口的存在，日常放置的情况下，内部湿度比外界低15%左右，能满足香品的存放要求；要是作为文玩收纳，下层放核桃、串珠这类稍大的物件，中间层放隔片、钩针这类小配件，摆在桌面上本身就是个装饰件，不用额外配收纳盒。设计的时候也考虑了生产工艺的适配性，所有的分型面都选在每层的止口位置，没有倒扣结构，不管是用失蜡法铸铜，还是用板材冲压焊接，都能顺利出模，焊接位置都选在每层的底部拼接处，后续打磨抛光之后完全看不到焊缝，表面处理可以做黄铜做旧、鎏金、烤漆多种工艺，适配不同的装修风格，不管是新中式的茶桌，还是复古风的书房，摆上去都不会突兀。之前有客户提过要不要加锁扣结构，后来评估了使用场景，这类桌面收纳的容器不需要太高的密封等级，加锁扣反而会增加结构复杂度和生产成本，靠锥度止口的配合摩擦力，已经能满足日常移动的时候不会散开的要求，哪怕倾斜30度，层与层之间也不会错位滑落。底部的花瓣状承托边，除了装饰作用之外，还能在放置的时候让底部和桌面之间留1mm的间隙，要是桌面有少量积水，不会直接泡到容器底部，避免金属底部长期接触水渍产生锈迹或者水印，这个细节是之前做茶具配套件的时候总结出来的经验，很多光底的金属摆件，放在茶桌上时间长了，底部会留下一圈擦不掉的水印，加了这个间隙之后，空气能流通，就不会出现这个问题。整个模型的结构没有冗余的零件，所有特征都是兼顾功能和外观，没有为了好看加没用的结构，每一处凹凸、每一个圆角都对应了实际生产或者使用中的需求，做结构设计这么多年，最忌讳的就是为了视觉效果牺牲实用性，这款容器的设计就是把装饰性和实用性做了平衡，既能当工艺摆件满足视觉需求，又能实实在在承担桌面小件收纳的功能，后续要是衍生不同尺寸的系列款，只要按比例缩放结构参数就行，不用重新调整配合关系，系列化拓展的成本很低。
