户外双人位上肢训练健身器械结构

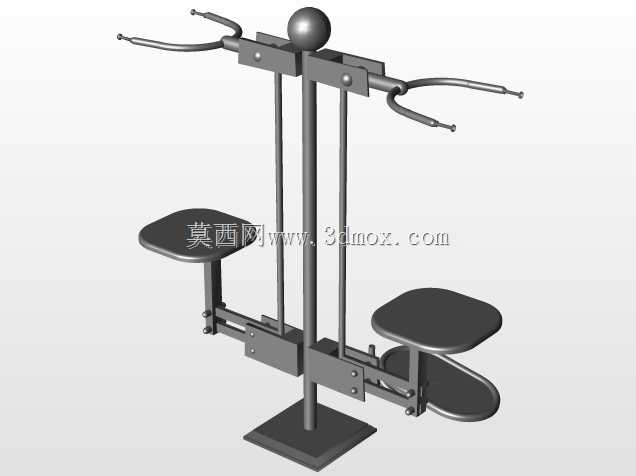

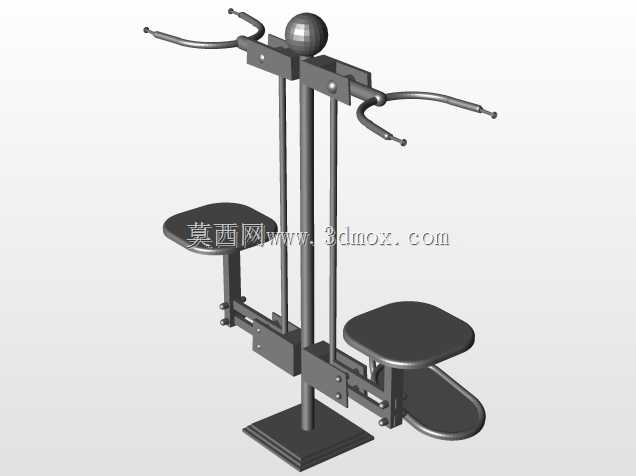

该器械为户外公共健身场景设计的双人位上肢训练装置，主要部署于社区健身区、市政公园、体育广场、校园户外运动场等露天公共活动区域，面向全年龄段有基础上肢活动需求的人群使用，可同时满足两名使用者同步开展上肢拉伸、肩臂力量训练，无需专人值守操作，适配无电力供应的露天安装场景。从结构设计逻辑来看，整体采用单立柱落地支撑架构，底部设置方形加厚安装底座，底座预留四个对称分布的膨胀螺栓安装孔，可直接与硬化混凝土地面做刚性固定，安装完成后立柱垂直地面的高度偏差控制在千分之二以内，避免长期使用出现倾斜晃动。立柱主体采用矩形钢管焊接成型，内部做封闭防锈处理，外部整体喷塑耐候涂层，可耐受户外日晒雨淋、高低温交变的环境，常规户外环境下涂层有效防护周期不低于8年。立柱顶部设置球形装饰封头，既可以封堵立柱顶端避免雨水灌入管内造成锈蚀，也能弱化金属构件的尖锐棱角，降低人员磕碰的受伤风险。

从功能布局来看，训练操作组件对称分布在立柱两侧，每侧均设置独立的握持把手与坐靠支撑结构，两侧训练单元互不干扰，使用者可根据自身训练需求调整施力幅度。握持把手采用弧形弯管成型，表面包覆防滑耐磨的橡塑材质，握持区域做圆弧过渡处理，无尖锐毛刺，适配不同手掌大小的抓握需求，把手与支撑臂的连接位置设置自润滑转动轴套，转动阻尼均匀无卡滞，长期使用无需频繁加注润滑脂。坐靠支撑采用圆形坐板设计，坐板下方设置可调节高度的支撑立管，支撑立管与固定座之间设置弹簧定位销，可根据使用者身高调整坐板高度，适配不同身高人群的训练姿态需求，坐板边缘做全包覆圆角处理，避免磕碰划伤。

设计过程中充分考虑户外使用的安全冗余，所有转动连接位置均设置防脱限位结构，避免构件脱出造成安全隐患，所有金属焊接位置均做满焊处理，焊后打磨平整无焊渣凸起，整体结构的静载荷安全系数不低于3倍，可承受单工位120kg的载荷无永久变形。安装边界方面，器械安装完成后整体占地宽度约1.8米，纵深约1.2米，安装时需在器械周边预留不小于0.8米的安全活动空间，避免使用者训练时与周边障碍物发生碰撞。器械整体无外接动力需求，完全依靠使用者自身施力完成训练动作，维护成本极低，日常仅需定期检查固定螺栓的紧固状态、转动部位的磨损情况即可，非常适合公共区域长期投放使用。

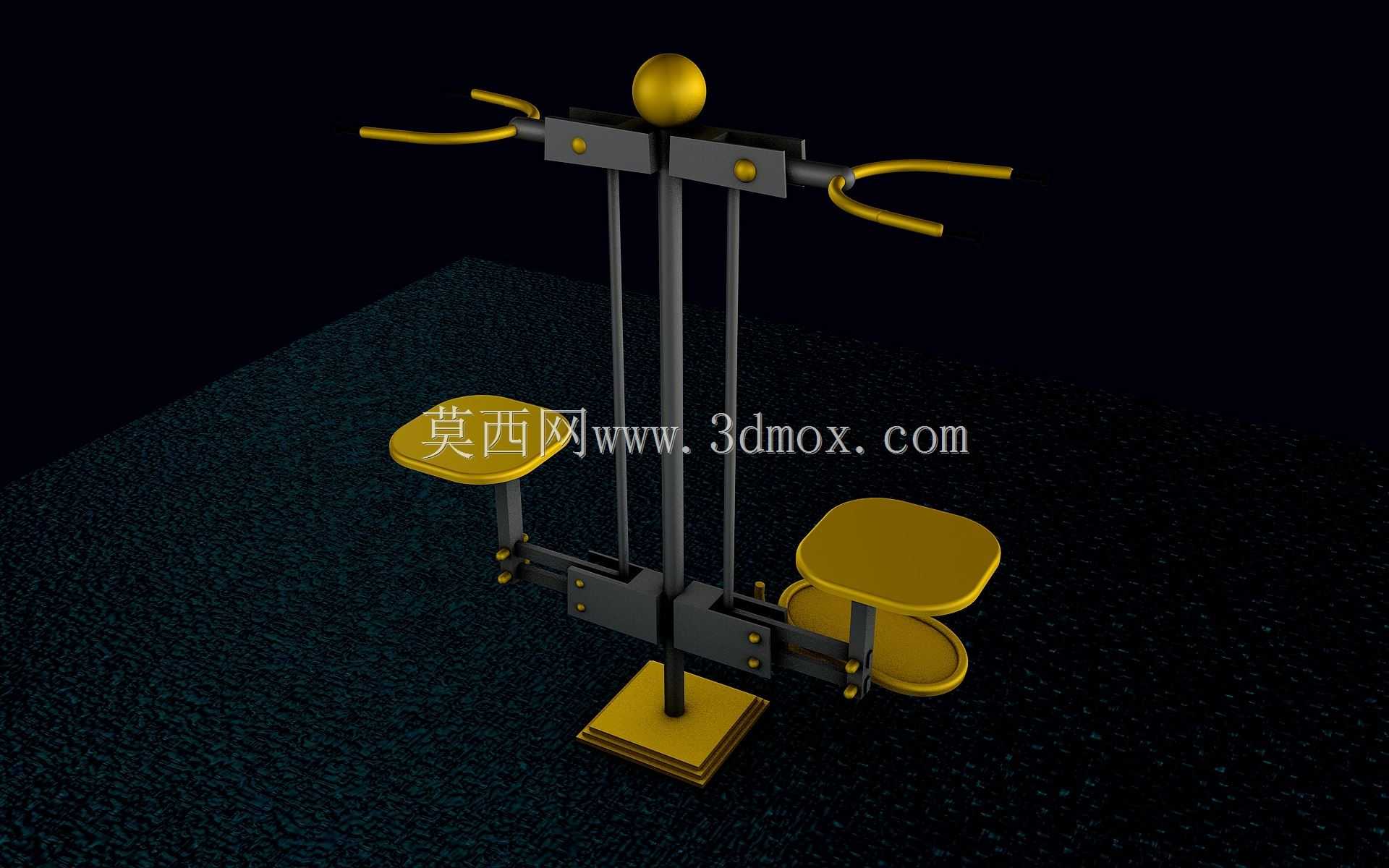

从使用场景适配性来看，该器械的训练动作门槛极低，无需专业健身指导即可上手操作，主要针对肩袖肌群、上臂肱二头肌、肱三头肌以及背部斜方肌做轻度抗阻训练，适合中老年人群日常活动肩臂、术后康复人群做上肢功能恢复训练，也可满足普通人群日常轻度健身的活动需求。结构设计上摒弃了复杂的传动结构，所有受力构件均采用成熟的型材焊接成型，加工工艺简单，量产一致性好，零部件通用化程度高，后期维护更换配件成本低廉。整体配色采用高可见度的明黄色与深灰色搭配，既符合户外公共设施的视觉识别要求，也能在绿植环境中清晰凸显器械位置，避免人员误撞。
