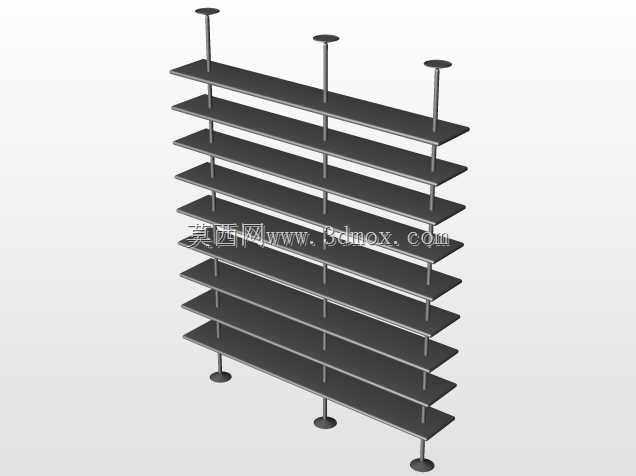

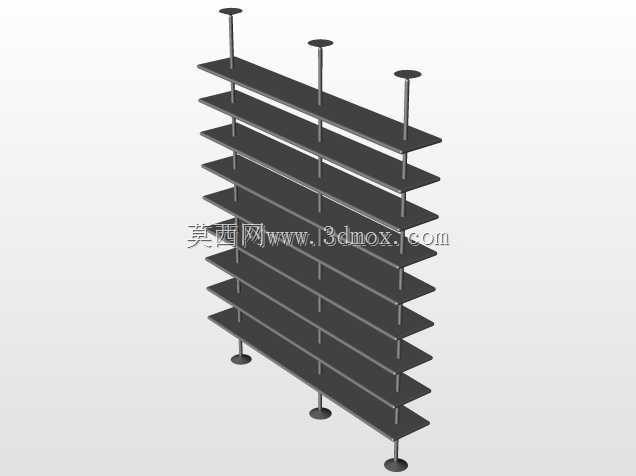

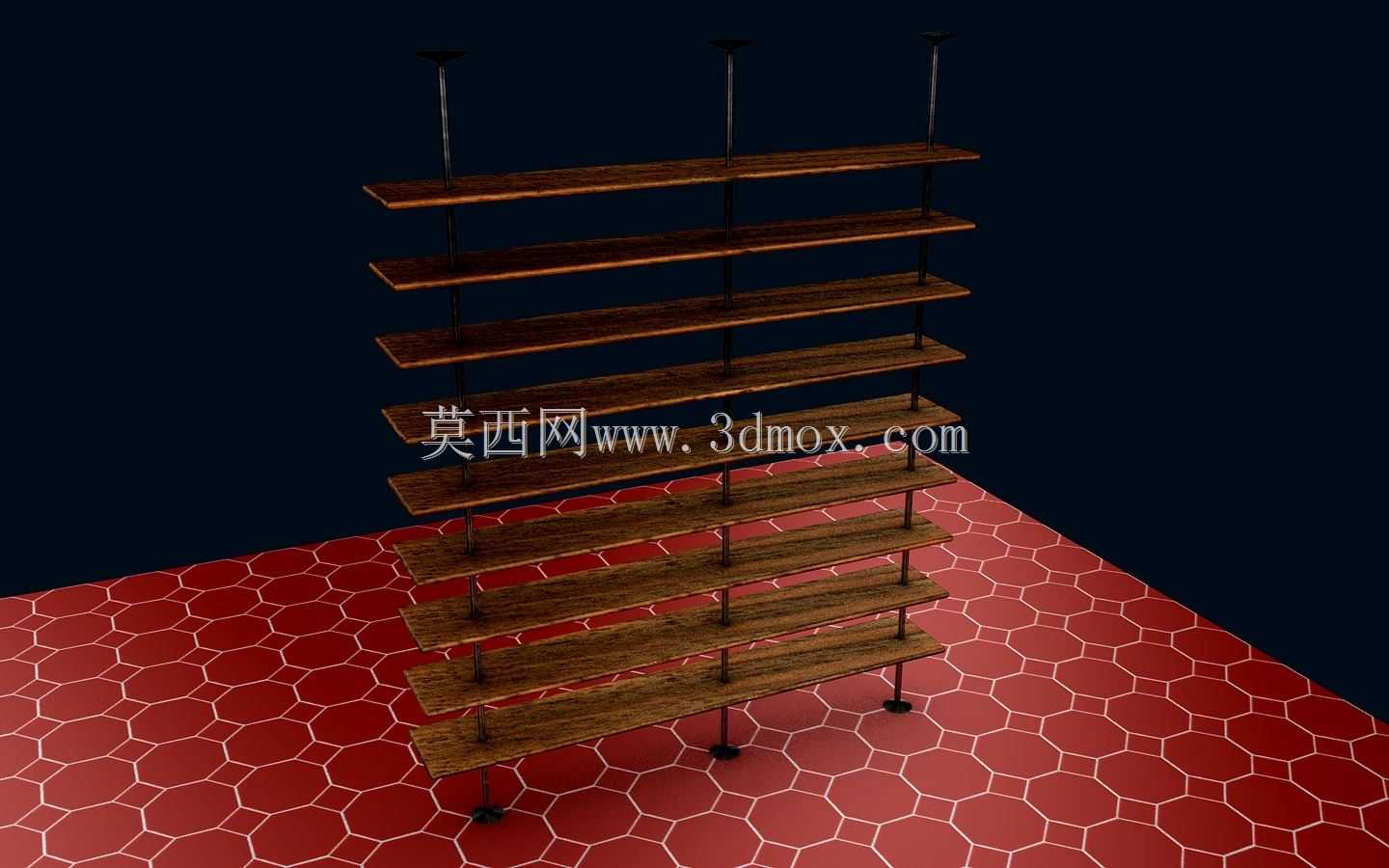

多层可调式工业物料分层置物架结构

在生产车间的物料周转区、备品备件仓储区、装配工位旁的暂存区域，这类多层置物结构的应用覆盖了从零散零件分类存放、工装夹具就近收纳到半成品工序间暂存的各类场景，不同于重型仓储货架的大跨度承载设计，这类窄体多层置物结构更适配小批量、多品类物料的精细化存储需求，单层层板的承载设计针对零散盒装零件、小型工装、轻型加工件做了优化，避免了大货架存放小物料时的空间浪费问题。从结构设计逻辑来看，整个置物架采用立式支撑杆搭配水平层板的框架式结构，四根通长的立式支撑杆作为主要承力构件，层板通过紧固件与支撑杆连接，每块层板的安装高度可根据存放物料的高度灵活调整，无需额外焊接或复杂的改装操作，适配不同尺寸物料的存放需求，比如存放较高的工装夹具时可以调大对应层的层间距，存放薄型垫片、标准件盒时可以缩小层间距，充分利用垂直方向的存储空间。层板采用整板式平面结构，表面平整无凸起，不会卡滞存放的物料盒或工件，边缘做了圆弧过渡处理，避免取放物料时剐蹭操作人员的手部或工件包装，层板下方与支撑杆的连接位置设置了加强筋结构，避免层板长期承重后出现中部下挠变形的问题，保证长期使用的结构稳定性。立式支撑杆的底部设置了可调式支撑脚，可根据安装地面的平整度调整每个支撑脚的高度，即使在车间略有不平的环氧地坪或水磨石地面上，也能将整个置物架调整至水平状态，避免因架体倾斜导致层板受力不均、物料滑落的问题，支撑脚的底部采用防滑耐磨材质，增大与地面的摩擦力，即使架体承受额定载荷也不会出现滑移移位的情况。从安装边界来看，整个置物架的宽度适配标准工位旁的预留空间，深度不会占用过多的通道面积，安装时不需要在地面打膨胀螺栓固定，依靠自身结构稳定性即可满足使用要求，适合在车间内灵活调整摆放位置，当生产布局调整时可以快速移位到需要的区域，无需复杂的拆装流程。在实际使用过程中，这类置物架可以根据存放物料的类别做分区标识，比如最下层放置较重的毛坯件、中层放置常用的工装夹具、上层放置较轻的包装材料或劳保用品，符合物料存放的重下轻上原则，降低架体的整体重心，提升使用安全性。层板之间的通透设计不会遮挡光线，即使在车间照明条件一般的区域，也能清晰看到每层存放的物料，减少找料的时间损耗，同时开放式的结构没有侧封板或后封板的遮挡，取放物料时可以从架体的正面或侧面操作，适配不同工位的取料习惯。在结构建模过程中，需要重点校核支撑杆的长细比，避免层板加载后支撑杆出现失稳弯曲的问题，同时层板与支撑杆的连接节点需要保证足够的连接强度，避免层板受载后出现连接松动、层板倾斜的情况，可调支撑脚的螺纹调节行程需要覆盖常见的地面平整度偏差范围，保证在多数车间地面环境下都能完成水平调平。整个结构没有复杂的异形构件，所有零部件都采用常规的型材和板材加工而成，加工工艺简单，加工成本可控，适合批量生产制作，同时零部件的互换性强，后期使用过程中如果某块层板或支撑杆出现损坏，可以快速更换对应配件，不需要整体更换架体，降低后期的维护成本。在装配工位旁使用时，这类置物架可以放置在操作人员的侧身位置，伸手即可拿到需要的工具或物料，减少操作人员的转身走动距离，提升装配作业的效率，在仓储区域使用时，可以将多个同规格的置物架并排摆放，形成规整的物料存放区，便于物料的定置管理，符合生产现场5S管理的要求。
