巧克力心形成型鼓轮结构设计方案

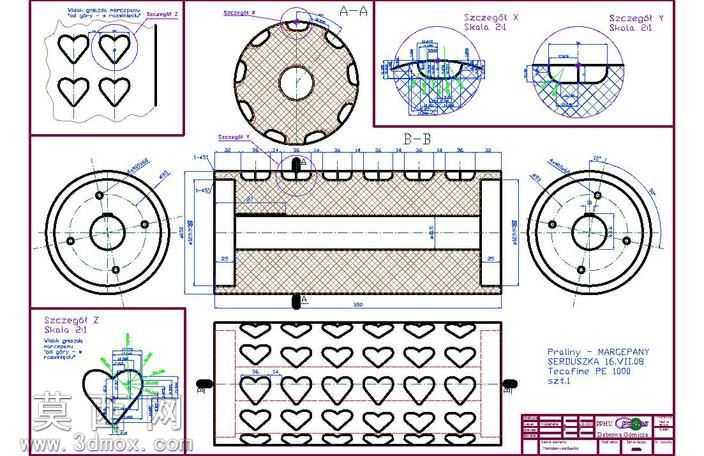

本设计为巧克力生产线上使用的心形巧克力成型鼓轮，整体采用回转式鼓轮结构设计，建模过程中先完成鼓轮主体的回转基体搭建，以同轴心的内外圆柱面作为基础特征，保证鼓轮转动时的同轴度与动平衡性能。鼓轮外圆周面均匀排布多组成心形凹模型腔，单组成型区域排布四行六列共24个心形凹槽，凹槽轮廓采用平滑的样条曲线拟合心形造型，边缘做R0.3的圆角过渡处理，避免巧克力脱模时出现粘料、边角破损的问题，同时保证成型后巧克力表面光滑无毛刺。建模时对型腔深度做统一参数化约束，所有心形凹槽深度一致，确保每块成型巧克力的重量误差控制在允许范围内。鼓轮两端设计有同轴的安装轴颈与轴承配合位，轴颈表面标注有严格的尺寸公差与形位公差要求，满足与生产线输送机架的装配精度，保证鼓轮运转时无径向跳动。鼓轮侧面设计有周向均匀分布的定位卡槽，用于与传动机构配合实现间歇式转动，配合皮带输送结构完成巧克力浆料的浇注、冷却、脱模全流程作业。图纸中包含完整的剖视图结构，清晰展示鼓轮内部的减重空腔设计，在保证结构强度的前提下降低鼓轮整体重量，减少驱动电机的负载。所有工程图标注有完整的CNC加工尺寸，型腔位置度、表面粗糙度都有明确要求，可直接导入加工设备完成零件生产。设计过程中通过块特征插入心形轮廓并沿Y轴缩放调整，快速完成多型腔的阵列排布，同时验证了三维视角下的型腔排布合理性，避免相邻型腔间距过小导致的鼓轮壁强度不足问题。整体结构兼顾成型精度、装配便利性与加工工艺性，适配现有巧克力生产线的输送节拍，可实现连续化的心形巧克力批量生产作业。
