商用不锈钢组合烹饪操作台带排烟罩设计

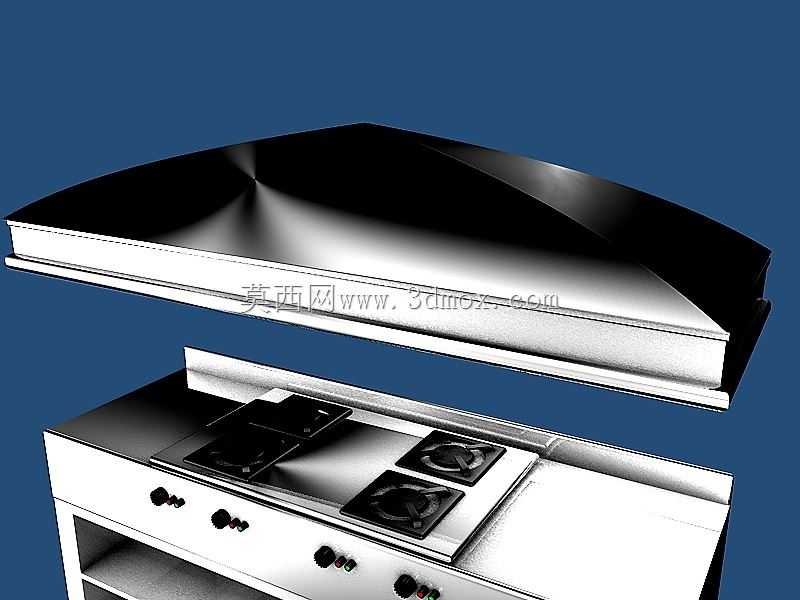

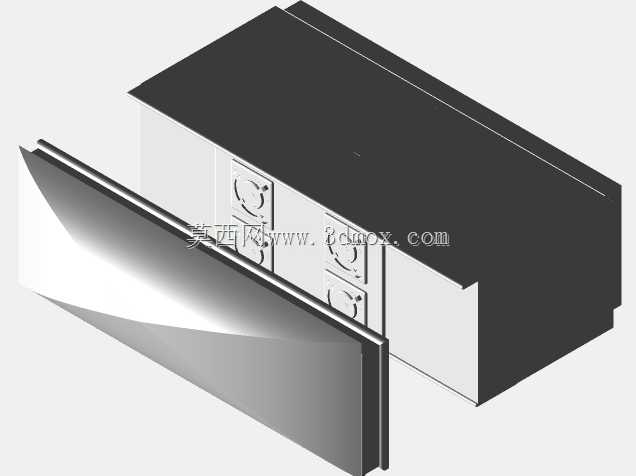

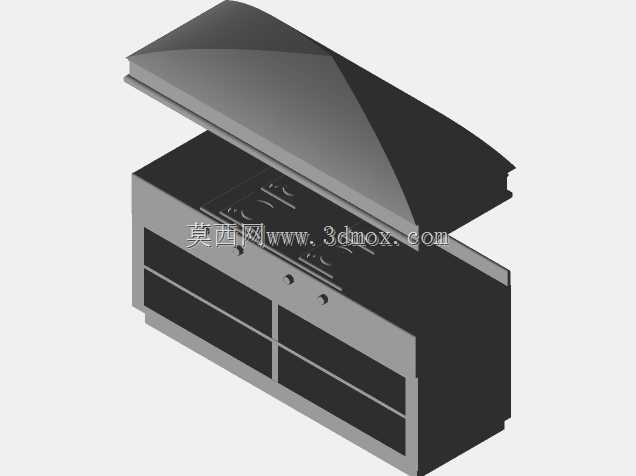

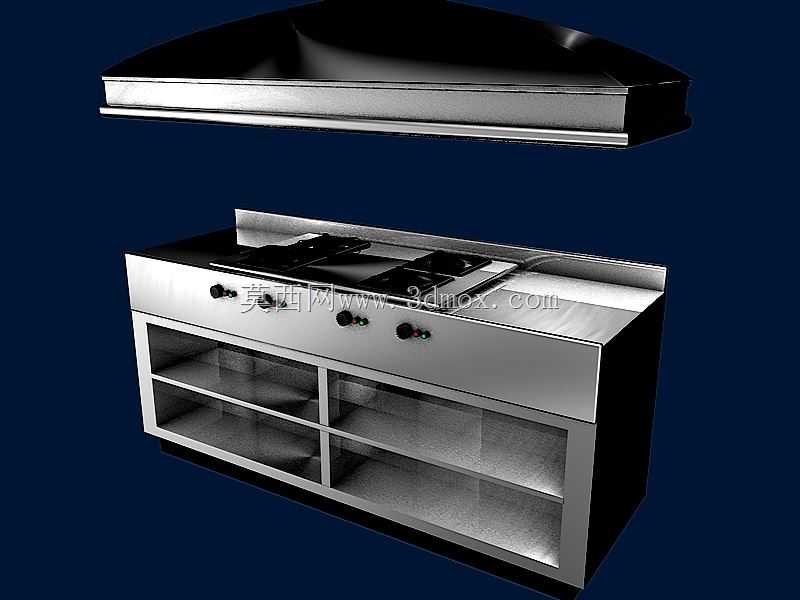

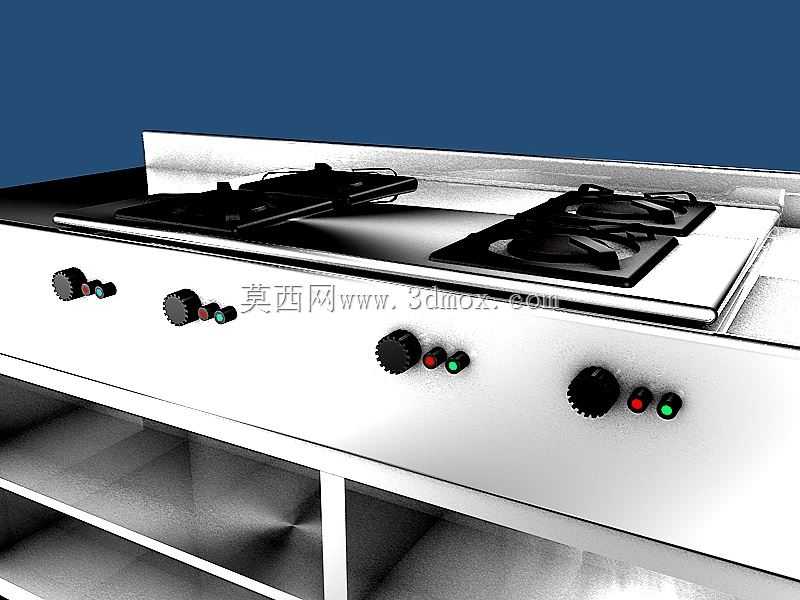

这套商用烹饪组合设备的三维结构，核心面向中小型餐饮门店、单位食堂的后厨操作场景搭建，整体采用落地式一体化布局，将烹饪热源、操作台面、储物空间、排烟收集结构做了集成化设计，规避了传统后厨零散设备排布带来的动线冗余问题。从实际使用逻辑出发，设备上部的排烟罩采用宽幅弧面集烟结构，罩体边缘做了内倾导油槽设计，烹饪过程中产生的油烟接触罩体内壁后，冷凝的油液会顺着导油槽汇入端部的集油杯，不会出现滴漏污染食材或台面的问题；罩体的安装高度预留了足够的操作空间，操作人员颠锅、取放大型锅具时不会出现磕碰，同时罩体的投影宽度完全覆盖下方的烹饪区域，避免油烟从侧方散溢到后厨其他区域。下方的操作主体采用全不锈钢拉丝板材做外壳结构，台面做了一体化折弯成型的挡水边设计，台面上嵌入的多组燃气炉头采用下沉式安装，炉头周边的台面做了微小坡度导向台面边角的排污口，日常清洁时的污水、洒落的汤汁可以直接顺着坡度流向排污口，不会在台面积留。炉头的控制旋钮全部设置在台面靠前的立面位置，旋钮与台面之间做了耐高温密封胶圈封堵，避免清洁时的水迹、烹饪溅出的汤汁渗入设备内部损坏燃气控制阀件。设备下部的储物空间采用四格开放式层架设计，层板采用可调节高度的卡扣式安装结构，操作人员可以根据日常存放的锅具、调料容器的实际高度调整层间距，不需要额外工具即可完成层板位置调整；层架的边角全部做了圆弧过渡处理，避免取放物品时剐蹭操作人员的工作服或皮肤。从结构设计的细节来看，整套设备的承重框架采用矩形不锈钢管材做内部支撑，台面下方的支撑横梁做了加密排布，即使放置满装的高汤桶、重型铸铁锅具也不会出现台面变形的问题；设备底部预留了可调式支撑脚的安装位，安装时可以根据后厨地面的实际平整度调整每个支撑脚的高度，保证设备整体处于水平状态，避免炉头因为倾斜出现火焰偏烧、锅具放置不稳的问题。设备的燃气接口、供电接口全部预设在设备背部的靠下位置，与墙面的预留管线对接时不需要额外在设备侧面开孔，不会破坏设备整体的外观完整性，同时接口位置做了凸起的防水沿设计，日常地面冲洗时的积水不会溅入接口位置引发安全隐患。排烟罩与下部主体的连接采用可拆卸式的螺栓固定结构，后期需要对排烟管道做深度清洁、或者更换炉头配件时，可以单独拆卸上部罩体，不需要挪动整台设备，降低后期维护的操作难度。从安装边界的尺寸适配来看，整套设备的进深控制在常规后厨操作通道的合理范围内，设备安装完成后，前方预留的操作通道宽度满足操作人员侧身传递菜品、并排两人错身通行的需求，不会占用过多后厨的有限空间；设备的整体高度符合人体工程学操作高度，操作人员长时间站立操作时不需要过度弯腰或者抬臂，降低长期作业的疲劳感。这套结构在建模时对所有板材的折弯半径、焊接预留间隙都做了符合实际加工工艺的参数设置，没有出现无法落地加工的理想化结构，所有可拆卸部件的连接位都预留了安装工具的操作空间，装配逻辑完全符合商用厨具的实际生产装配流程，不管是用于厨具生产厂家的结构打样，还是用于后厨装修的方案排布，都可以直接提取结构尺寸做现场适配。
