商用自助餐台餐具收纳取餐设备结构设计

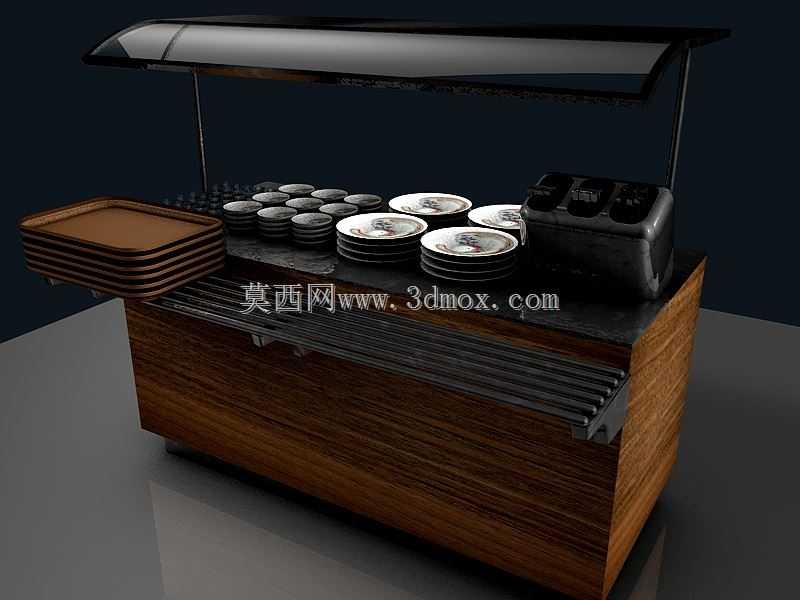

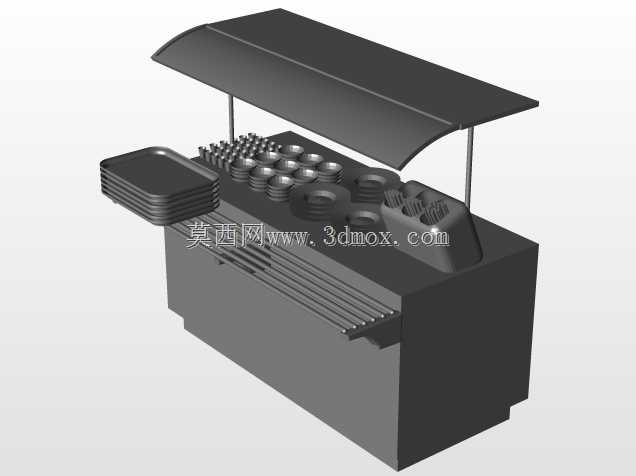

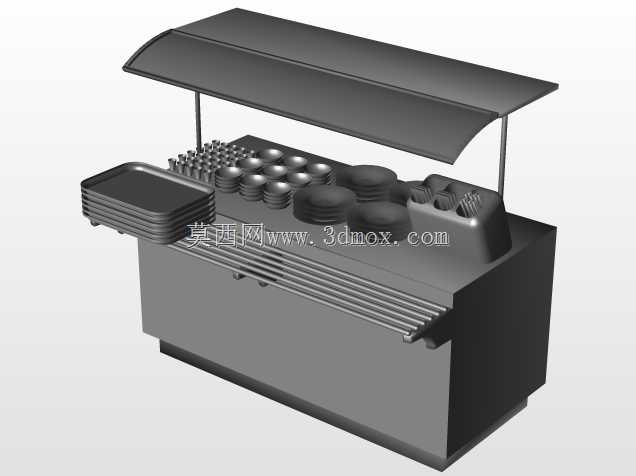

这款商用自助餐取餐收纳台的三维结构设计，核心围绕餐饮门店明档取餐区的实际运营需求展开，在做结构拆解前首先要明确其落地场景：这类设备主要部署在自助餐厅、酒店自助早餐区、企事业单位食堂自助取餐线、连锁餐饮明档选餐区，核心作用是整合餐具存放、餐品陈列、取餐防护三大功能，解决传统取餐区餐具零散摆放、餐品暴露易落尘、取餐动线交叉混乱的实际问题。从结构分层来看，设备下部柜体采用实木多层板包覆金属框架的结构，柜体高度设置在850mm，这个尺寸是经过多轮商用场景验证的，适配国内成年人站立取餐的舒适操作高度，避免取餐时过度弯腰或者抬手造成的不便，柜体深度控制在750mm，长度根据常规取餐位需求设置为1800mm，安装时需要预留后侧100mm的检修间隙，同时前方预留至少1200mm的通行空间，满足两人并排取餐的动线需求，不会出现通行拥堵的情况。柜体上部的操作台面采用20mm厚的黑色石英石材质，台面做了三边挡水沿设计，挡水沿高度15mm，能够避免餐品汤汁、清洁用水流到地面造成湿滑，同时台面前沿做了圆弧倒边处理，半径20mm，避免取餐时人员磕碰受伤，符合商用餐饮设备的安全设计规范。台面上方的透明防尘罩采用弧形折弯的钢化玻璃搭配不锈钢支撑立柱，玻璃厚度8mm，前缘距离台面高度300mm，既能够阻挡飞沫、灰尘落入餐品区域，又不会阻碍取餐动作，支撑立柱采用304不锈钢方管，表面做拉丝处理，耐油污腐蚀，日常清洁只需要用中性清洁剂擦拭即可，不会残留水渍和油污印。台面上的功能分区做了明确的结构划分：左侧区域设置叠放式托盘架，托盘架采用倾斜15度的层板设计，能够容纳12个标准尺寸的长方形取餐托盘，层板前端做了限位挡边，避免托盘滑落，取餐时可以直接抽取最上方的托盘，符合日常取餐的操作习惯；中间区域设置多组叠盘架，分别适配不同尺寸的餐盘、汤碗，叠盘架采用下沉式设计，下沉深度50mm，能够将整摞餐具稳定限位，不会因为取餐时的碰撞导致餐具倾倒，叠盘架底部设置了防滑橡胶垫，减少餐具取放时的碰撞噪音；右侧区域设置餐具收纳格，用来存放筷子、勺子、纸巾等小件取餐用品，收纳格做了可拆卸的分隔设计，可以根据实际使用的餐具尺寸调整分隔宽度，适配不同门店的餐具配置需求。柜体下部的储物空间采用对开门设计，内部设置两层可调高度的置物层板，层板承重不低于50kg每平米，可以用来存放备用餐具、清洁用品，柜门采用隐藏式铰链设计，外侧没有突出的五金件，避免人员走动时磕碰，柜门和柜体之间设置了密封胶条，能够阻挡蟑螂、灰尘进入储物空间，符合餐饮卫生要求。设备的底部设置了四个可调高度的支撑脚，调节范围0-20mm，可以适配地面不平整的安装场景，保证设备放置平稳，不会出现晃动的情况，支撑脚底部采用橡胶防滑垫，既能够增加和地面的摩擦力，又不会划伤地砖或者地板表面。在建模过程中，所有的装配间隙都做了严格的公差控制，比如玻璃和不锈钢框架的配合间隙控制在1mm，既方便安装拆卸，又不会出现晃动异响；柜门和柜体的配合间隙控制在2mm，保证开关门顺畅，不会出现摩擦卡顿的情况；所有的金属焊接部位都做了打磨抛光处理，没有尖锐的毛刺和焊疤，避免清洁或者操作时划伤人员。从实际使用的角度来看，这款设备的结构设计充分考虑了商用场景下的耐用性需求，所有和食品、餐具接触的部位都采用了食品级的材质，没有卫生死角，日常清洁时可以直接擦拭所有外露表面，不需要拆解复杂的结构；整体结构没有易损的复杂传动部件，后期维护成本极低，只需要定期检查支撑脚的紧固情况、玻璃的固定情况即可，不需要频繁更换配件。在做安装边界校核时，需要注意设备的整体重量约为120kg，安装位置的地面承重需要满足要求，同时如果需要搭配保温餐炉使用，需要在台面下方预留电源走线的空间，电源线从柜体后侧的预留穿线孔引出，避免明线外露造成安全隐患。
