单轮独臂复古卡通机器人造型设计

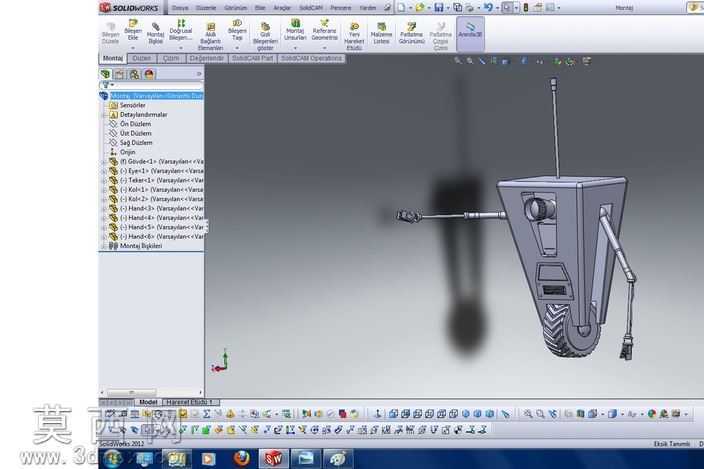

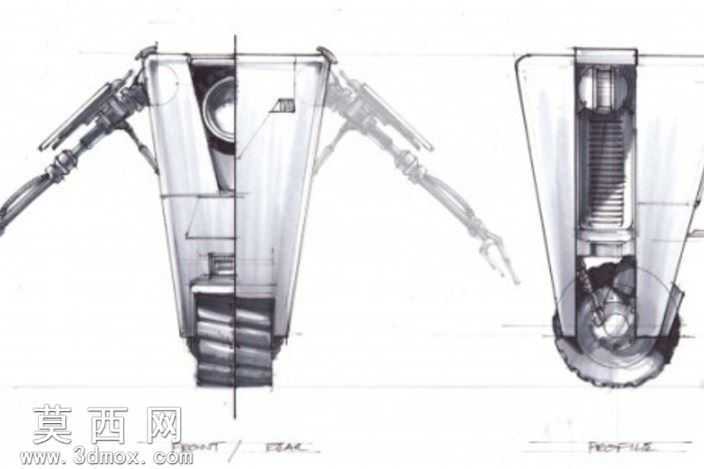

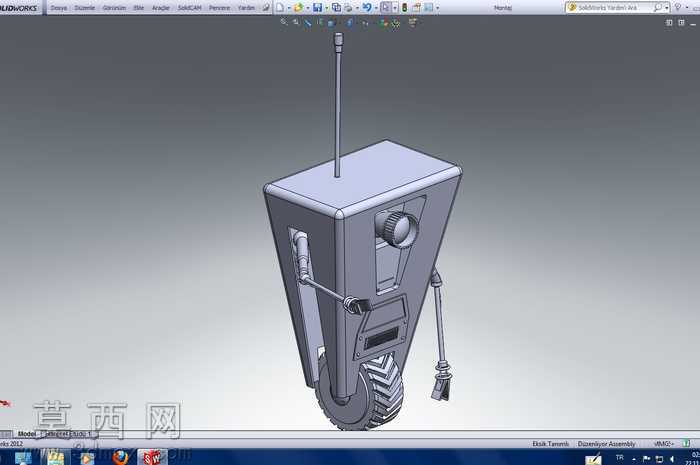

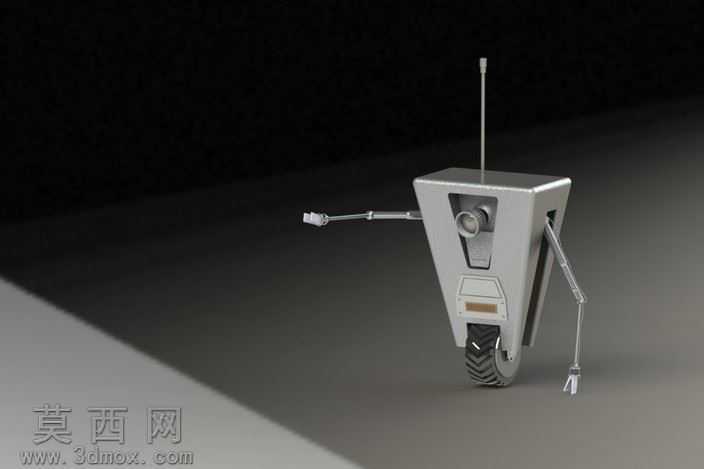

本作品为单轮独臂结构的卡通风格机器人三维建模成果，整体采用SolidWorks平台完成全参数化建模，建模过程遵循实体建模优先的原则，从主体梯形箱体的基础轮廓搭建开始，先通过拉伸凸台命令构建出上窄下宽的梯台主体外壳，对箱体棱边做统一的圆角过渡处理，避免尖锐棱角带来的生硬感，匹配卡通形象的亲和属性。主体顶部设置细长柱状天线结构，天线底部与箱体顶面做同轴心配合，顶端做小圆头收边处理，还原经典卡通机器人的识别特征。主体正面区域依次布局旋钮式调节结构、矩形显示屏凹槽、底部格栅状装饰槽，其中旋钮结构采用旋转凸台命令生成，表面添加滚花纹理的凹凸细节，提升模型的精致度；侧面的单臂结构采用分段式铰接设计，大臂与箱体侧面通过旋转副特征连接，小臂末端设置铲状握持结构，手臂表面添加管线凹槽细节模拟机械走线效果。行走部分采用单轮布局，轮胎部分通过旋转命令生成基础胎体后，在胎面添加等距分布的人字纹防滑胎纹，轮毂与轮轴做同轴配合，轮轴两端与箱体下部的支撑结构做固定约束，保证单轮支撑结构的视觉稳定性。材质渲染阶段，主体外壳采用哑光浅灰金属材质，添加轻微的磨砂质感参数，避免高反光带来的塑料感；轮胎部分采用深灰色橡胶材质，调整粗糙度参数还原橡胶的哑光吸光特性；天线、旋钮等细节部件采用亮面镀铬金属材质，与主体哑光材质形成视觉层次对比。设计思路上参考了经典游戏IP中的小机器人形象，在还原卡通辨识度的同时优化了机械结构的合理性，将原本虚构的卡通形象转化为具备可落地结构逻辑的三维模型，各部件之间保留合理的装配间隙，既满足外观展示的视觉需求，也可作为3D打印手办制作的参考源文件，整体造型兼顾复古科幻感与卡通趣味性，结构拆分清晰，建模步骤逻辑连贯，所有特征均保留完整参数可后续编辑调整。
