嵌入式木质机柜外装防护盖板结构

　　在工业柜体、电气控制机柜的外露面防护设计中，这类嵌入式盖板是兼顾防护性能与外观协调性的常用构件，很多车间现场的控制柜、弱电集成柜在非操作面的封闭区域，都会采用这类结构替代整板焊接或外露螺丝固定的封板，避免柜体内部的线路、元器件直接暴露在车间多尘、有少量飞溅杂物的环境中，同时也能让柜体外观保持规整统一，不会出现突兀的拼接缝隙。从实际使用场景来看，这类盖板常安装在机柜的侧部检修口、背部封板位置，日常不需要频繁开启，只有在季度线路检修、元器件排查的时候才会整体拆卸，因此结构设计上不需要设置复杂的锁具或者快拆结构，靠边缘的阶梯止口与柜体框架的预留槽位配合，就能实现定位安装，安装后边缘与柜体表面齐平，不会突出柜体轮廓，避免车间内物料转运、

　　人员通行时发生勾挂。设计这类盖板的时候，首先要匹配对应机柜的安装槽位边界，盖板的主体面板厚度要根据柜体的整体尺寸做适配，小型壁挂式机柜的盖板厚度一般控制在15到20毫米之间，落地式大型机柜的侧部盖板厚度可以适当增加到25毫米，保证自身结构刚度，不会在搬运、安装过程中出现翘曲变形。边缘的阶梯止口结构是设计的核心，止口的台阶深度要和柜体框架的预留槽深度完全匹配，单边预留0.2到0.3毫米的安装间隙，既保证安装时能顺利嵌入槽位，不会因为加工公差出现卡滞，也能避免间隙过大导致灰尘、切削液飞溅进入柜体内部。止口的台阶宽度一般设置在8到12毫米，保证和柜体框架的接触面积足够，安装后不会出现局部悬空的情况，配合柜体上预留的沉头安装孔，

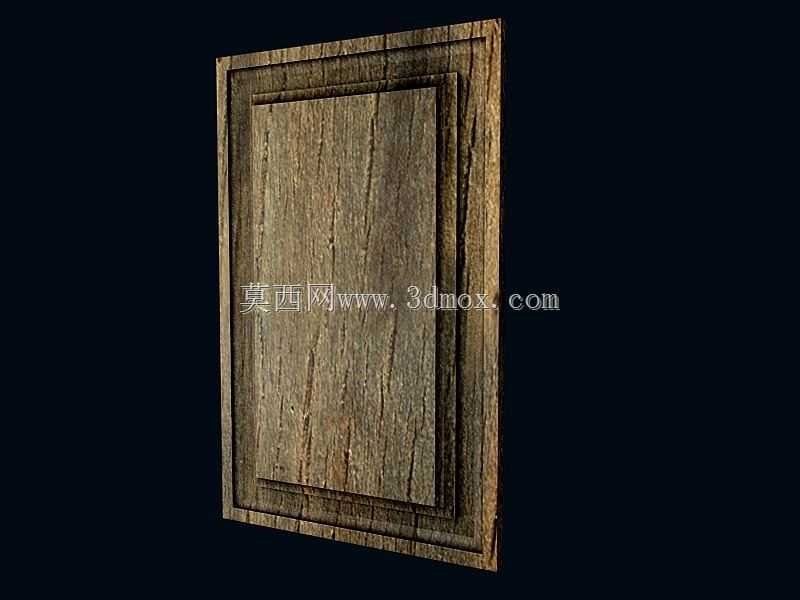

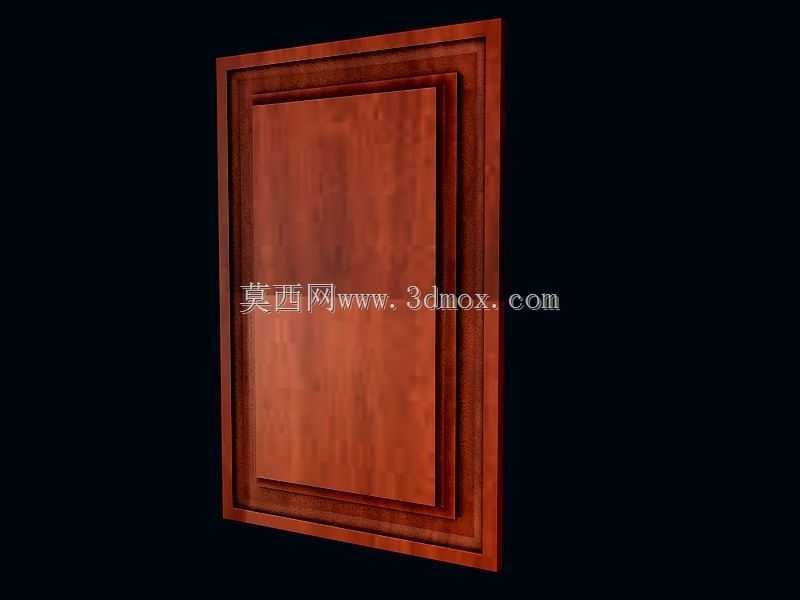

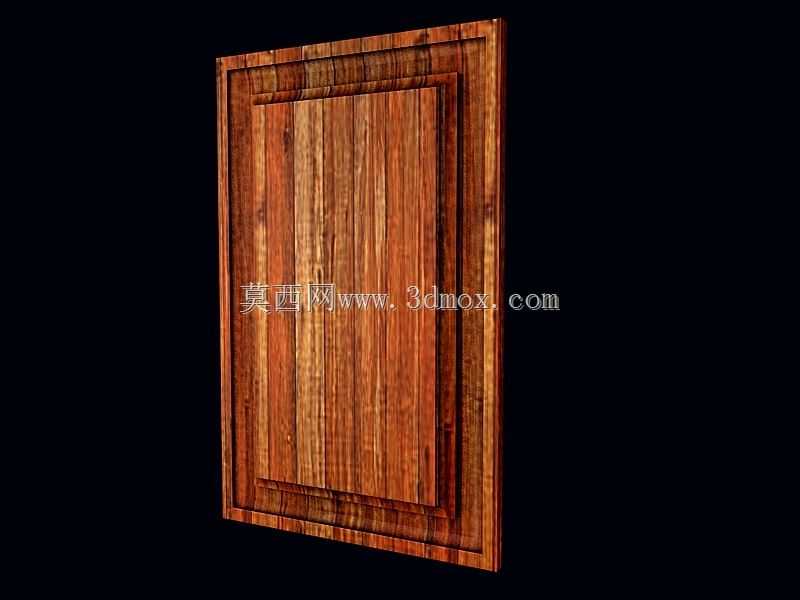

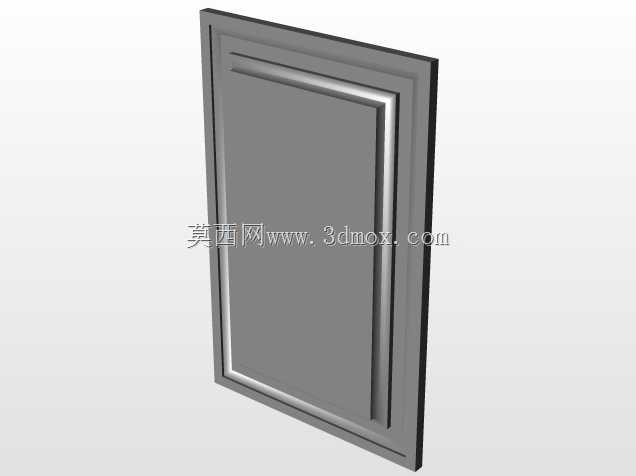

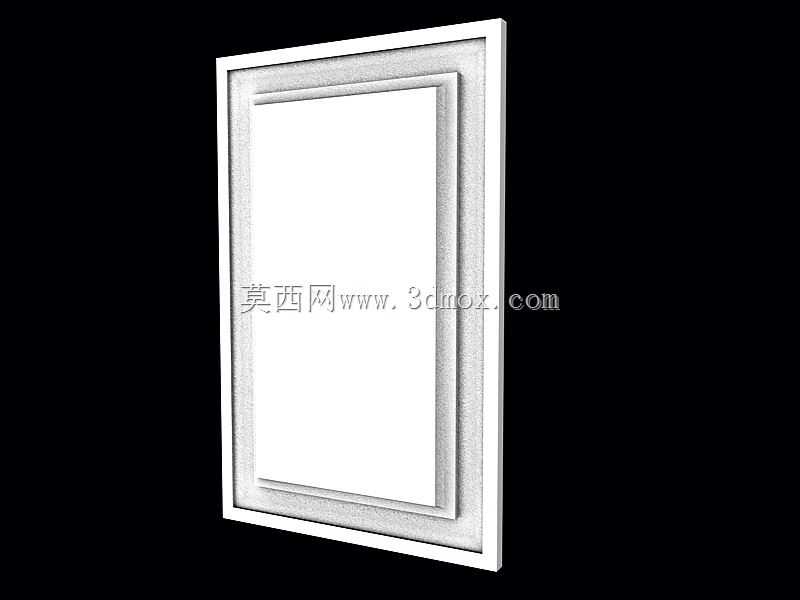

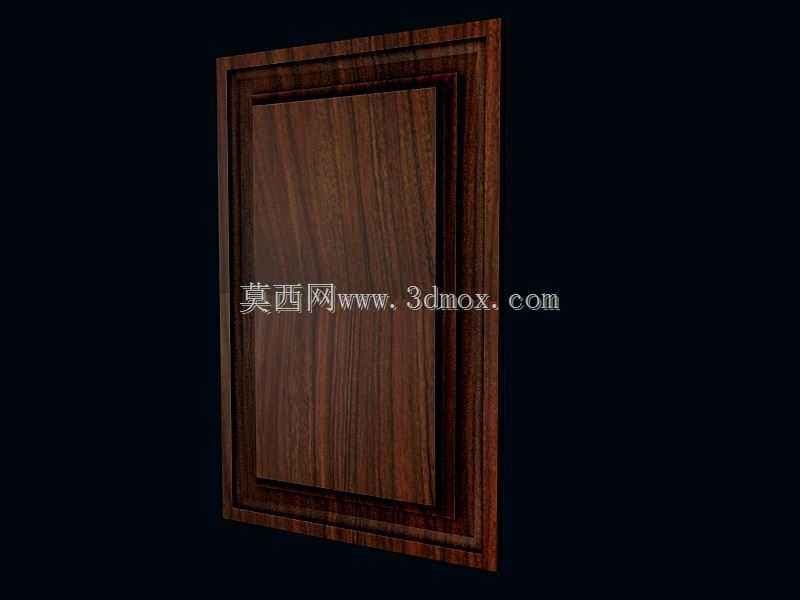

　　从柜体内部锁紧螺丝后，盖板外表面完全看不到紧固件，整体外观平整连贯。从外形结构来看，这款盖板采用了多层阶梯收边的造型，不是简单的平板结构，靠近外边缘的位置做了逐层内收的台阶造型，一方面是强化盖板自身的结构强度，平板构件如果面积较大，很容易在温湿度变化时出现中部拱起的变形，多层阶梯的加强结构相当于在盖板背面形成了自然的加强筋，不需要额外加装金属加强衬条就能提升整体抗变形能力；另一方面这种收边造型也能和柜体的边框造型形成呼应，让整台机柜的外观线条更有层次感，不会因为大面积平板显得过于单调。材质选用上，这类木质盖板一般会做表面的耐磨、防潮处理，适配车间内的常规温湿度环境，不会因为短期的潮湿空气出现发胀、脱层的问题，表面的平整饰面也方便后期擦拭清理，附着的灰尘、油污只需要用干布擦拭就能清理干净，不需要特殊的维护操作。安装边界方面，设计时要注意盖板的整体外轮廓尺寸比柜体预留的安装槽口小1毫米左右，四个角做微小的圆角过渡，避免安装时尖角刮伤安装人员的手部，也能避免尖角位置因为应力集中出现崩边的情况。在实际选型适配的时候，要先核对机柜预留槽的深度、槽口的内轮廓尺寸，确认盖板的止口尺寸能完全嵌入槽位，安装后盖板的外表面和柜体框架的外表面处于同一平面，不会出现突出或者凹陷的情况，保证柜体整体的外观一致性。这类盖板的结构设计不需要做复杂的曲面造型，所有的台阶结构都是规则的矩形轮廓，加工时可以通过常规的铣削设备一次成型，加工难度低，

　　批量生产的时候尺寸一致性容易控制，不需要后续的大量修配工作，能有效降低柜体配套构件的加工成本。在实际装配过程中，只需要先将盖板对准柜体的预留槽位，平稳推入到止口完全贴合槽位端面，再从柜体内部对应位置拧入固定螺丝即可，整个安装过程不需要特殊的工装辅助，单人就能完成侧部、背部盖板的装配作业，后期检修拆卸的时候，只需要从内部松开固定螺丝，就能将整块盖板取下，不会破坏柜体或者盖板的表面结构，重复安装的定位精度也能保持一致，不会因为多次拆装出现配合间隙变大的问题。对于一些有外观要求的车间现场控制柜，这种带阶梯造型的木质盖板比普通的金属平板封板视觉效果更柔和，不会像金属盖板那样容易出现划痕、掉漆的问题，长期使用后外观保持度更好，也能减少金属构件外露带来的磕碰划伤风险。
