后肢辅助残疾犬行走轮式助力装置

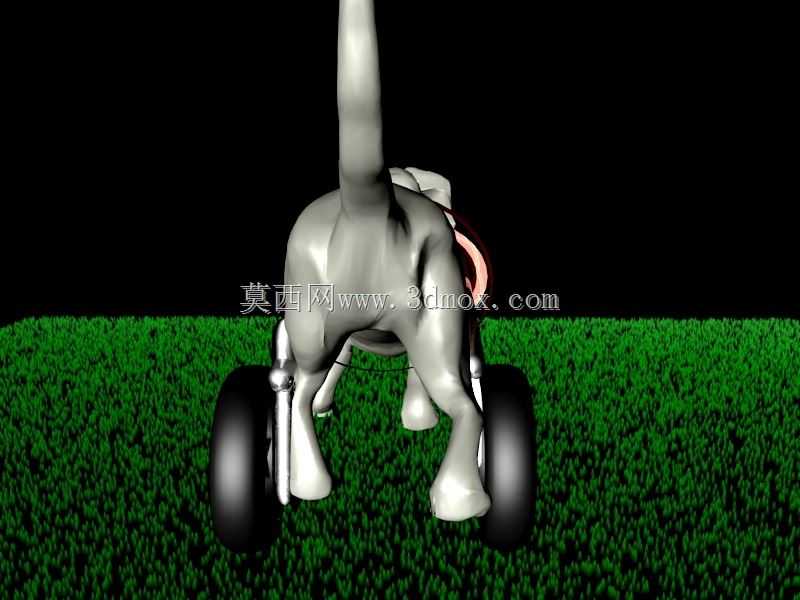

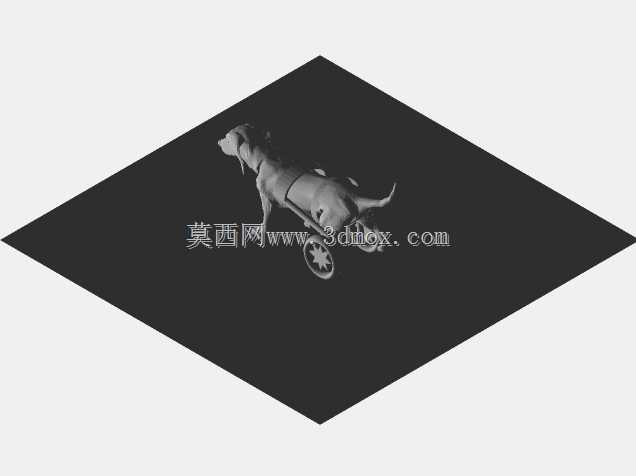

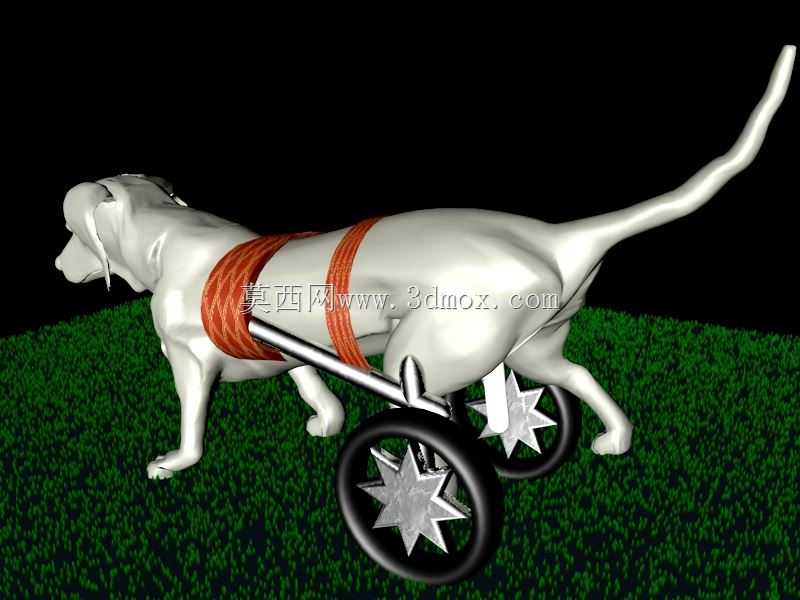

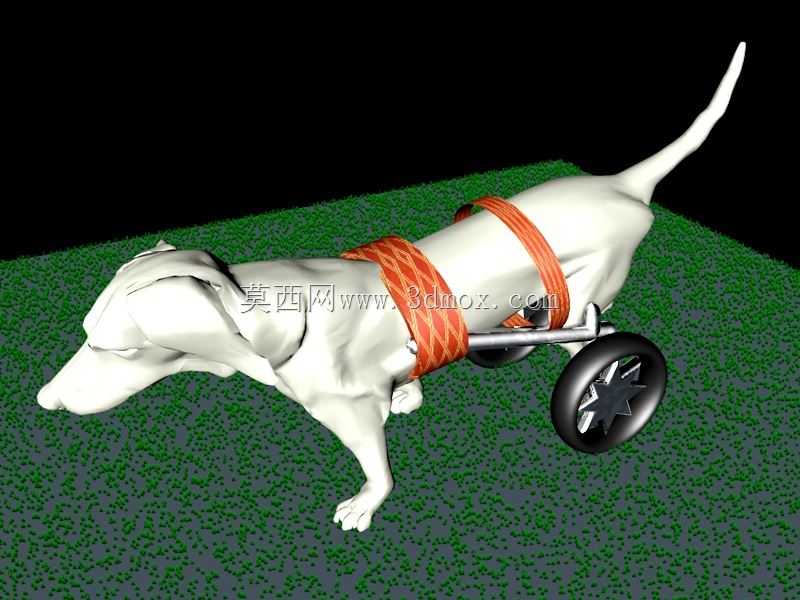

这款轮式助力装置主要面向后肢运动功能受损的家养犬只设计，核心应用场景覆盖宠物临床康复期辅助行走、老年犬后肢肌力衰退日常活动支持、先天后肢发育不全犬只的长期行动代偿，区别于人类助残辅具，该装置的适配逻辑完全围绕犬只的运动步态特征搭建，没有照搬人类轮椅的框架结构。从功能特性来看，装置采用双轮后置支撑结构，轮组选用带防滑纹路的实心橡胶轮，轮径控制在12cm左右，既能够适配草坪、地砖、短绒地毯等常见家养及户外遛弯场景的路面通过性，又不会因为轮径过大剐蹭犬只腹部，轮架采用轻量化铝合金圆管弯折成型，管壁厚度1.2mm，在保证支撑强度的前提下将整体自重控制在800g以内，避免给犬只前肢增加额外的负重负担。固定结构采用宽幅织带绑缚设计，绑带宽度为3cm，接触犬只躯体的一侧复合了2mm厚的潜水料垫层，能够分散局部压力，避免长期佩戴造成的局部毛发磨损或者皮肤压疮，绑带的调节范围覆盖胸围35cm到60cm的区间，能够适配多数中小型犬只的躯体尺寸，绑带与金属轮架的连接点采用可旋转的铰接结构，允许犬只在行走过程中完成小幅度的躯体扭转、弯腰嗅探等自然动作，不会因为刚性连接限制犬只的正常活动姿态。设计过程中首先做了犬只行走步态的运动轨迹拟合，确定后肢抬起时的躯体高度变化范围，将轮架的支撑高度设置为三档可调结构，调节区间为15cm到25cm，能够匹配不同肩高犬只的水平躯体姿态，避免因为支撑高度不当造成犬只腰椎受力异常；安装边界方面，装置的整体宽度控制在22cm以内，能够顺利通过常规家用室内门、小区单元门等常见通行空间，轮组的安装位置向后偏移犬只后肢自然落点3cm，既不会干涉犬只前肢的迈步动作，也不会在犬只转弯时造成轮组剐蹭侧方障碍物。结构上没有设置多余的突出零部件，所有金属管的端部都做了圆弧包胶处理，避免犬只活动过程中磕碰划伤，轮组的轴承采用密封式深沟球轴承，转动阻力小，同时能够阻挡宠物毛发、户外尘土进入轴承内部，降低日常维护的频率，不需要频繁加注润滑脂就能保持顺畅转动。实际使用过程中，犬只的前肢完全承担驱动与转向功能，后置轮组仅承担后躯的支撑作用，允许犬只自主控制行进速度与转向角度，不会出现强制牵引的违和感，绑带的快拆卡扣设计能够在10秒内完成装置的穿戴与拆卸，不需要专业人员指导，普通养宠用户就能独立操作。在结构校核阶段，针对轮架的承重能力做了静载荷测试，单侧轮架能够承受15kg的垂直载荷，完全覆盖适配犬只的体重范围，铰接位置的阻尼设置经过反复调整，既不会因为阻尼过小造成支撑姿态晃动，也不会因为阻尼过大阻碍犬只的躯体自然活动，整体结构没有易脱落的小零部件，避免犬只啃咬造成误食风险，所有外露的金属部件都做了哑光喷塑处理，耐汗液、耐日常水渍腐蚀，长期使用不会出现锈迹沾染犬只毛发的问题。
