工业物料承载弧形板架结构设计

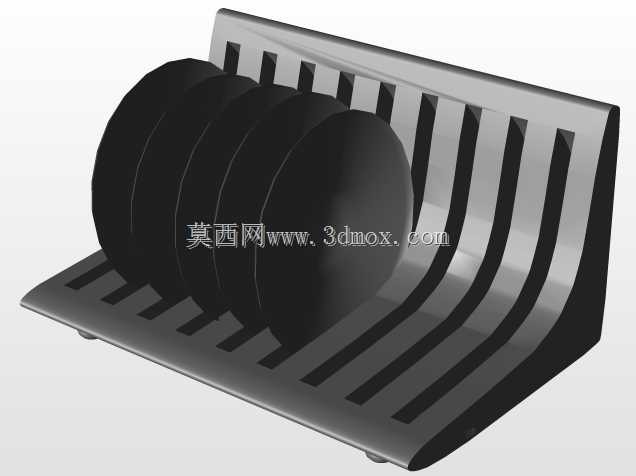

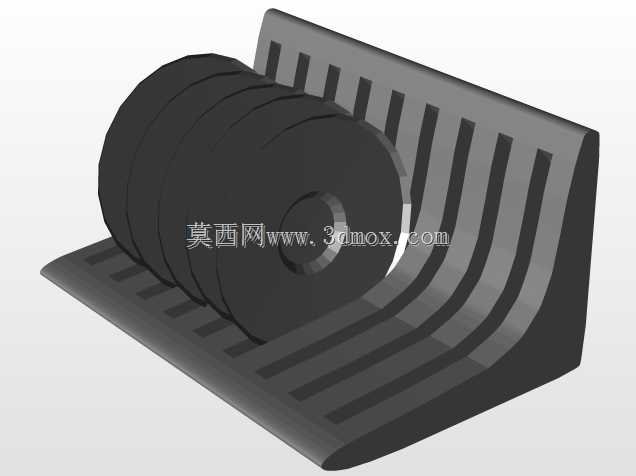

在散料输送、仓储分拣、生产线工位转运的场景里，这类弧形槽型板架的应用覆盖了从原料上料段到成品暂存段的多个环节，区别于平面托板的易滑料、易卡滞问题，弧形内凹的型面设计刚好匹配圆柱状、不规则块状物料的外轮廓，能在无额外辅助定位的前提下，让物料靠自身重力稳定贴合在承托面上，减少输送过程中的窜动、掉落风险。从结构设计逻辑来看，板架主体采用一体化弯折成型的思路，底部平直段作为安装基准面，预留的两个方形安装孔位对应机架上的定位销与紧固螺栓，安装时不需要额外做找平工装，直接靠基准面贴合机架横梁就能完成定位，孔位的中心距公差控制在±0.2mm范围内，适配常规型材机架的安装孔系，不需要现场二次打孔修配。承托面的弧形段做了等距分布的纵向加强筋，筋条与主板面采用圆弧过渡，避免应力集中导致的长期载荷下板面变形，筋条的高度从进料端到出料端做了渐变处理，进料端筋高较低，方便物料顺利滑入承托区，中段筋高提升至板面厚度的3倍，刚好对应物料的核心承载区，抵消物料重力带来的板面弯矩，出料端筋高逐步回落，减少物料移出时的剐蹭阻力。实际工况下，这类板架常配套在滚筒输送线的转接段、自动化上料机的料斗出口位置，用来承接从上方落下的圆柱型工件、成捆棒料，弧形面的曲率半径是根据常规承载物料的直径区间做的适配，能覆盖直径80mm到200mm范围内的棒状、筒状物料，不需要针对单一物料更换承托构件。板架的侧边做了向上的翻边处理，翻边高度略高于承载物料的半径，防止物料在横向冲击力作用下从侧面滑脱，翻边与主板面的弯折处做了R5的圆角处理，避免尖锐棱角划伤工件表面，也能减少操作人员调试设备时的磕碰风险。从安装边界来看，板架整体的宽度适配400mm规格的标准输送线，底部安装面的长度控制在300mm，安装时与前后输送段的搭接间隙控制在3mm到5mm之间，既不会因为间隙过大导致小尺寸物料卡滞，也不会因为间隙过小在设备运行振动时出现板面干涉。板面的厚度选择兼顾了刚性与自重，常规工况下采用6mm厚的板材冲压成型，重载场景下可以替换为8mm板材，对应的安装孔位尺寸、孔位中心距保持一致，不需要修改配套机架的设计，能实现快速替换维护。设计过程中特意规避了直角拼接的结构，所有受力转折处都采用圆弧过渡，减少焊接工序的使用，一体化弯折的结构相比焊接拼接的托架，整体刚性提升40%以上，长期使用下不会出现焊缝开裂、拼接处错位的问题。承托面的表面粗糙度控制在Ra6.3，既不会因为过于光滑导致物料放置时出现打滑偏移，也不会因为粗糙度过大刮伤工件的外表面，对于有表面防护要求的工件，还可以在板面粘贴耐磨聚氨酯垫层，垫层通过板架上预留的沉头孔固定，不会凸起于承托面影响物料放置。在生产线的人工上料工位，这类板架还可以作为临时物料暂存架使用，弧形面能让棒料自动对齐靠紧，不需要人工整理码放，操作人员取料时可以直接顺着弧面滑出工件，减少取料的动作幅度，提升工位操作效率。针对有腐蚀性介质的工况，板架可以更换为不锈钢材质加工，整体结构不需要做任何调整，因为所有的弯折参数、安装尺寸都是按照通用标准设计的，不同材质的加工工艺都能适配，不需要重新开模或者调整加工参数。板架的出料端做了15度的斜切导角，当物料需要从板架转移到下游输送滚筒上时，导角能引导物料平稳过渡，不会出现端面卡滞在板架与滚筒间隙的问题，导角的边缘同样做了倒钝处理，避免刮伤物料端面。纵向加强筋的排布间距是根据承载物料的长度做的优化，间距控制在120mm，不管是短尺寸的块状物料还是长尺寸的棒料，都能至少落在两根加强筋对应的承托面上，不会出现局部板面悬空受力导致的变形。安装孔采用沉头设计，紧固螺栓安装后螺栓头不会凸起于安装基准面，保证板架安装后与机架横梁完全贴合，不会出现局部翘起导致的板面倾斜，影响物料的输送稳定性。
