三色调味瓶手提收纳架结构设计

这款餐厨用调味瓶收纳装置，主要面向商用餐饮后厨、家庭开放式厨房的台面调味收纳场景，解决多瓶液态调料零散摆放、取用易碰倒、拿取移动不便的实际问题。日常使用中，柠檬汁、酿造醋、食用橄榄油三类西餐高频使用的液态调料，往往需要临近操作台摆放，单瓶独立放置不仅占用台面零散空间，清洁台面时需要逐个挪动，且瓶身高度接近200mm时重心偏高，手肘误碰极易倾洒污染食材或操作台面，这款带一体式提手的三联收纳架正是针对这类痛点完成的结构设计。

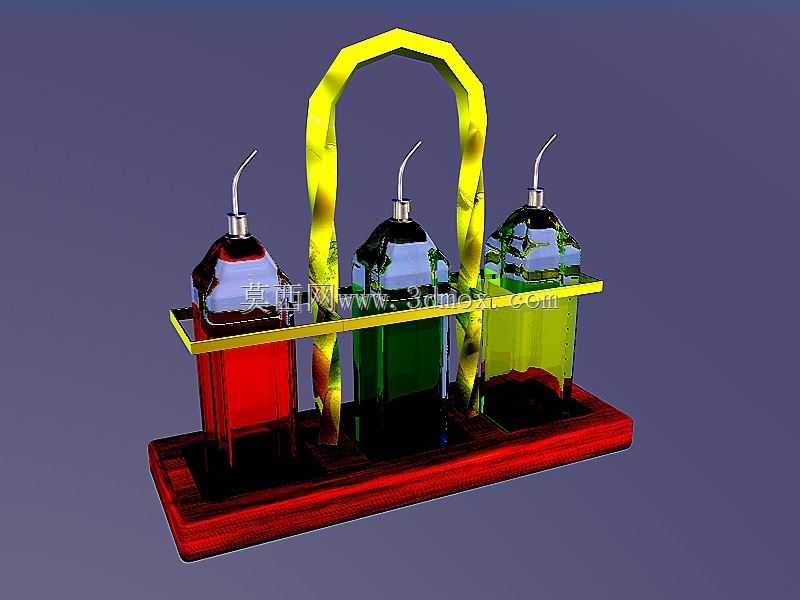

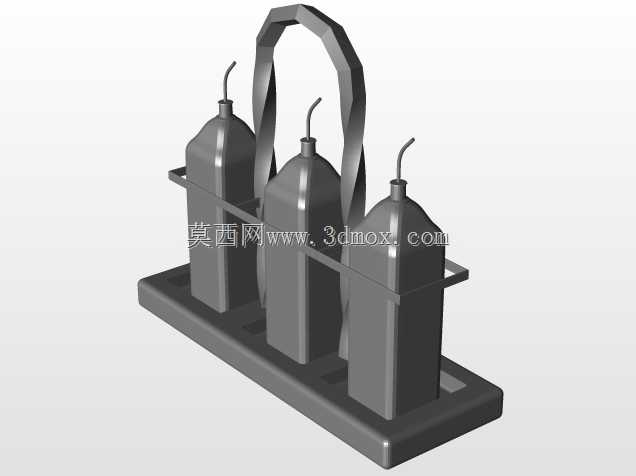

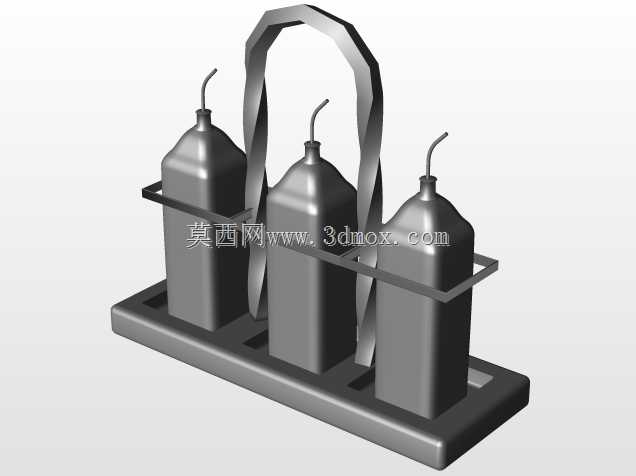

从功能特性来看，整套装置分为底座承托层、中部瓶身限位栏、顶部一体式提手三个核心结构部分。底座采用长方形实木质感承托板，厚度设置为18mm，整体长宽尺寸控制在280mm*120mm的边界内，刚好适配常规厨房台面的边角空余位置，不会占用切配、装盘的核心操作区域；底座表面做了下沉式的瓶底定位槽，三个定位槽的中心间距为80mm，刚好匹配常规500ml容量玻璃调味瓶的底径，瓶底嵌入槽内后可限制水平方向的滑移，即使抽拉台面置物架或者轻微碰撞架体，瓶身也不会出现移位脱落的问题。中部的限位栏采用扁条形金属材质，距离底座高度为120mm，刚好卡在调味瓶瓶身的中上部位置，避开瓶身的出液嘴结构，不会干涉按压出液的操作动作，同时能对瓶身形成径向约束，避免提手拎起整体移动时瓶身出现倾斜漏液。顶部的扭纹造型提手采用一体化弯折成型结构，提手的最高点距离底座表面240mm，握持位置的截面做了圆弧过渡处理，拎取时手掌受力均匀，不会出现硌手的问题，提手的两个支脚直接固定在底座的两端，受力路径直接传递到底座整体，不会对中部的限位栏产生额外载荷，长期拎取移动也不会出现结构变形。

设计过程中优先考虑了不同规格调味瓶的适配性，三个瓶位的内部净空间设置为75mm*75mm，可以兼容市面上绝大多数截面为方形、圆形的500ml及以下容量的玻璃调味瓶，不需要针对特定瓶型开模定制，用户更换不同品牌的调味瓶时也能直接放入使用。瓶身对应的出液嘴位置没有设置遮挡结构，日常使用时不需要将瓶子从架上取出，直接按压出液嘴即可完成调料取用，减少了拿取瓶身的操作步骤，在煎烤、拌制沙拉等需要快速添加调料的操作场景下，能有效提升操作效率。架体的所有边角位置都做了R3的圆角处理，没有尖锐的毛刺结构，日常清洁擦拭时不会划伤手部，底座的下表面贴有四个厚度2mm的硅胶防滑垫，放置在光滑的石英石、不锈钢台面上时不会出现打滑移位，同时能避免底座硬材质直接刮花台面表面。

从安装边界来看，这款收纳架为整装交付结构，不需要用户自行组装配件，拆开包装后直接放置在水平台面上即可投入使用，不需要在墙面或者台面上打孔固定，不会破坏厨房的原有装修结构，后续调整摆放位置时可以直接拎起提手移动，适配租房场景、临时户外餐会等需要频繁变动收纳位置的使用需求。结构设计时也充分考虑了清洁便利性，中部的限位栏和底座之间留有40mm的空余间隙，洒落在底座上的调料残液可以直接用抹布穿过间隙擦拭，不需要拆解架体结构，提手的扭纹造型表面做了光滑的封层处理，不会积存油污，日常用湿抹布即可擦拭干净，不会因为长期接触厨房油烟出现积垢难以清理的问题。针对商用后厨的高频使用场景，架体的金属结构部分做了防腐蚀涂层处理，长期接触酸性的醋、含盐的调料残液也不会出现锈蚀掉漆的问题，底座的承托板采用耐水耐油的复合材质，反复擦拭也不会出现表层起鼓、脱落的问题，使用寿命能满足商用场景3年以上的高频使用需求。在实际的三维建模过程中，所有配合位置都预留了0.5mm的装配间隙，避免加工误差导致瓶身无法放入定位槽的问题，提手的弯折弧度经过多次受力仿真验证，拎起满装状态的三瓶调料时，提手的最大变形量控制在0.2mm以内，不会出现提手下弯、瓶身倾斜的问题，整体结构的稳定性经过实际配重测试，在15度倾斜的台面上放置时也不会出现倾翻，完全满足日常使用的安全要求。
