复古黄铜茶饮加热煮水器具结构设计

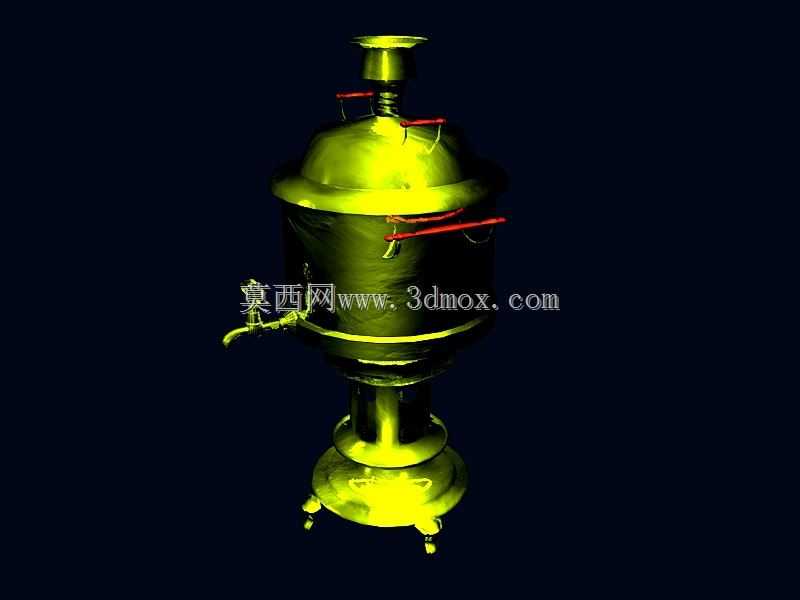

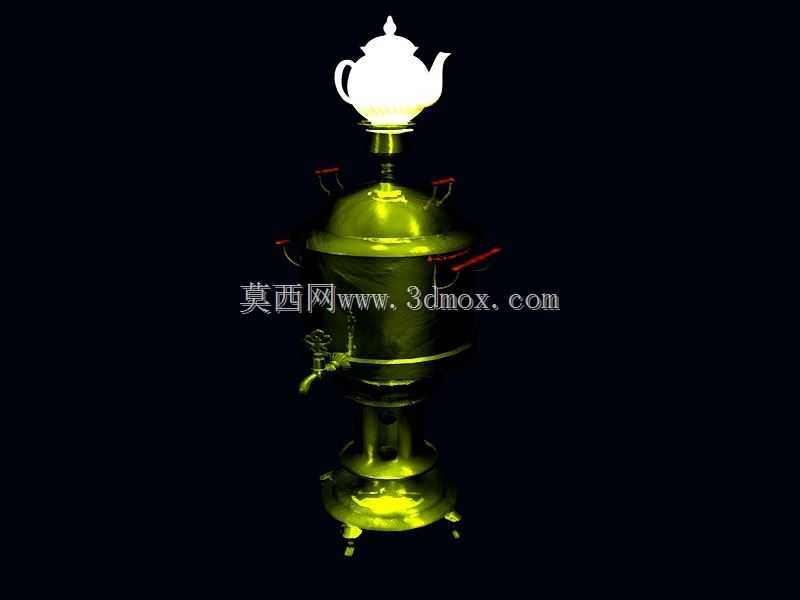

这款黄铜材质的煮水茶饮器具，核心应用场景覆盖民俗餐饮场景的茶饮制作、复古风格餐饮空间的陈设展示、传统茶饮文化体验场景的实操使用，区别于常规电加热煮水设备，其依托黄铜材质优异的导热性能实现均匀储热，适配炭火、小型固体热源等多种无电加热场景，在户外民俗体验、传统茶室、主题餐饮门店的使用场景中，无需外接电源即可完成持续煮水、茶汤保温的功能需求。从功能结构来看，器具整体分为储水腔体、顶部壶座、出水龙头、支撑底座、侧部防烫握把几个核心模块，储水腔体采用一体旋压成型的黄铜板材加工，腔体壁厚控制在1.2mm-1.5mm区间，既保证导热效率，又避免长期加热出现的腔体变形问题，腔体下部设置的黄铜出水龙头采用旋塞式密封结构，密封面研磨精度达到Ra0.8，长期高温使用下不会出现滴漏问题，龙头操作力控制在5N-8N，单手握持即可完成出水操作，无需额外施力。顶部的壶座结构与储水腔体顶部的蒸汽出口同轴设计，储水腔体内的水沸腾后，蒸汽通过中心导汽通道上升，对放置在壶座上的小茶壶进行持续加热保温，实现煮水与温茶同步完成的功能，无需额外配置温茶设备。侧部的三个防烫握把采用木质隔热件与黄铜支架组合结构，黄铜支架通过铆接方式固定在储水腔体侧壁，木质握把与黄铜支架之间设置3mm的空气隔热间隙，即使腔体内水持续沸腾，握把表面温度也能控制在40摄氏度以下，移动器具时不会出现烫伤风险。底部的支撑底座采用三层阶梯式结构，最下层的三个支脚高度为15mm，支脚底部做圆弧钝化处理，既可以垫高腔体让底部空气流通，提升固体热源的燃烧效率，又能避免高温腔体直接接触放置台面，防止台面被高温烫损。从设计思路层面，这款器具在还原传统俄式茶炊外形特征的基础上，对结构细节做了工程化优化，传统茶炊常见的焊缝渗漏问题，在这款设计中通过将腔体竖缝设置在侧部握把的遮挡位置，采用氩弧焊接后整体打磨抛光，既保证焊缝强度，又不破坏外观的整体质感；腔体内部做了钝化防氧化处理，避免长期接触水产生铜锈污染水质，内部的水位限位结构设置在腔体总高度的80%位置，防止水沸腾后溢出浇灭火源。外形尺寸方面，器具总高度为420mm，最大直径为220mm，支脚形成的支撑外接圆直径为240mm，安装放置时仅需要预留直径260mm的水平台面空间即可，顶部放置的茶壶最大适配容量为800ml，与储水腔体3.5L的额定储水量形成合理配比，单次储水可满足10-12人份的茶饮冲泡需求。结构建模过程中，所有曲面过渡均采用G2连续处理，黄铜表面的抛光纹理、使用过程中形成的自然包浆效果都在模型中做了对应还原，各个可拆卸部件的配合间隙控制在0.2mm以内，既保证拆装便捷，又不会出现晃动松脱问题。针对不同使用场景的适配性，这款器具的支撑底座可以适配不同直径的加热源，最小可适配直径100mm的小型炭炉，最大可适配直径200mm的电陶炉，无需额外定制转接配件即可在多种加热设备上使用。出水龙头的出水角度设置为向下15度，出水时水流集中不会飞溅，接水容器放置在距离底座100mm高度时，水流不会冲击容器内壁造成溅水。侧部握把的分布角度为120度均匀排布，无论从哪个方向移动器具都能找到合适的握持位置，多人使用场景下传递器具更加方便。腔体顶部的壶座设置有3mm高度的定位凸台，茶壶放置后不会出现滑动偏移，即使轻微触碰壶体也不会滑落倾倒。
