机柜用波浪形真空密封盖板结构设计

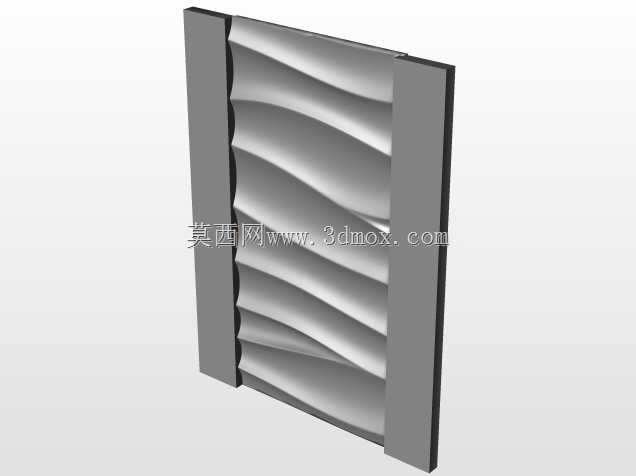

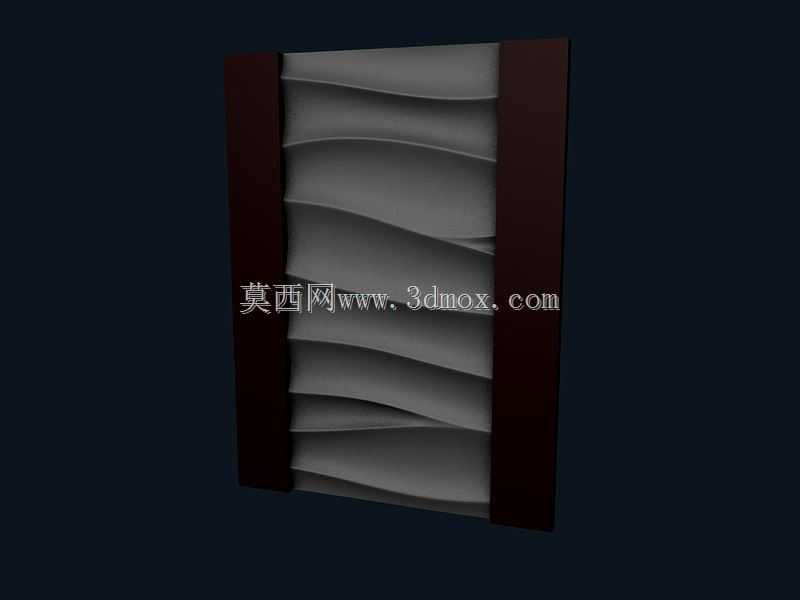

　　在工业电气柜、户外通讯机柜、真空环境下运行的电控设备场景中，机柜盖板的密封性能、结构强度与散热适配性，直接决定了内部电气元件的运行稳定性。这款真空盖板采用两侧竖向加强筋搭配中部波浪形曲面的结构设计，区别于传统平面盖板的受力短板，在真空负压工况下，波浪形的曲面结构能够将外部大气压均匀分散到每一段曲面弧面上，避免平面盖板长期受负压作用出现中部凹陷、密封胶条压合不均导致的泄漏问题。

　　从实际安装适配角度看，两侧的竖向深色加强筋并非装饰结构，其厚度比中部曲面区域厚2mm，一方面作为盖板与机柜框体的安装贴合基准面，加工时可直接以两侧筋条的平面作为装夹基准，保证中部曲面的成型精度，避免安装时出现框体与盖板贴合面错位；另一方面，加强筋内侧预留的密封胶条安装槽，可适配直径4-6mm的圆形硅橡胶密封胶条，当盖板通过周边螺栓压紧在机柜框体上时，胶条的压缩量可控制在30%左右，既保证真空环境下的密封可靠性，又不会因压缩量过大导致胶条过早老化失效。

　　中部的波浪形曲面设计，除了提升负压承载能力外，还兼顾了机柜内部的散热气流导向作用。传统平面盖板的内壁是平整面，机柜内部元件散热产生的热气流容易在盖板下方形成紊流，热量无法快速顺着壁面导出；而波浪形的曲面内壁形成了多道平行的导流槽，热气流上升接触到盖板内壁后，会顺着波浪的弧面流向两侧的加强筋位置，配合机柜两侧的散热风道，可将热气流快速带出柜体，在不额外增加散热风扇功率的前提下，提升柜体内部的散热效率约15%。

　　设计过程中，针对真空工况下的结构形变问题，曾做过多轮仿真验证：如果采用同等厚度的平面钢板制作同尺寸盖板，在-0.08MPa的真空负压下，盖板中部的最大形变量会超过3mm，长期运行会导致密封胶条局部脱离压合面，出现缓慢泄漏；而采用波浪形曲面结构后，同等厚度、同等材质下，中部最大形变量可控制在0.8mm以内，完全满足密封胶条的压合形变要求，不需要额外在盖板中部增加加强筋，既减轻了盖板整体重量，又减少了焊接加强筋带来的加工变形问题。

　　从安装边界来看，这款盖板的整体安装尺寸适配标准19英寸工业机柜的侧部或后部安装位，两侧加强筋上预留的安装孔位间距与标准机柜的框体安装孔完全匹配，不需要对现有机柜框体做二次打孔改造，可直接替换原有平面盖板，用于需要提升真空密封性能的老旧机柜改造项目，或是新研发的低气压环境用电控机柜配套。盖板的边缘做了1.5mm的折边处理，折边角度为90度，既可以提升盖板边缘的结构刚度，避免安装时边缘划伤操作人员，又能在安装时与机柜框体的止口配合，形成第一道防尘挡水结构，配合内侧的密封胶条，可实现IP65级别的防护能力，满足户外机柜、粉尘车间内机柜的使用要求。

　　在材质适配方面，这款结构既可以采用冷轧钢板喷涂工艺制作，用于普通工业环境的机柜配套，也可以采用304不锈钢板材冲压成型，用于有腐蚀性气体的化工车间、潮湿的沿海区域机柜配套，波浪形曲面的冲压成型模具结构简单，不需要复杂的多工序成型，批量生产时的成品率可达到98%以上，相比带焊接加强筋的平面盖板，生产工时可缩短20%左右。实际装配过程中，只需要先将密封胶条嵌入两侧加强筋的安装槽内，对准机柜框体的安装孔位，依次拧紧周边的固定螺栓即可，不需要额外涂覆密封胶，后期维护拆卸时也不会残留胶痕，方便后续对机柜内部元件进行检修更换。

　　针对不同的真空度使用场景，还可以通过调整波浪曲面的波高、波距来适配不同的负压承载要求：当用于高真空度工况时，可适当减小波距、增加波高，进一步提升曲面的结构刚度；当用于低真空度、仅需要防尘密封的场景时，可适当增大波距、减小波高，降低板材冲压成型的难度，兼顾成本与性能要求。这款盖板的波浪形结构外表面还可根据需求加装吸音棉，利用曲面的凹凸结构提升吸音效果，降低机柜内部元件运行产生的噪音向外传递，适用于对噪音控制有要求的实验室、办公区域配套机柜使用。
