机柜嵌入式弧形密封真空盖板结构设计

　　在工业电气机柜、真空测试腔体、户外防护柜体的结构设计中，这类带弧形造型的嵌入式真空盖板，是保障柜体内部密闭环境、隔绝外部介质侵入的核心构件，日常应用覆盖了低压配电柜真空隔舱、工业设备防尘密封舱、户外通讯机柜防护端盖等多个场景，区别于普通平板式盖板，这类带造型的盖板需要同时兼顾密封性能、结构强度与外观规整度，很多刚入行的结构设计人员容易只关注外观造型而忽略密封面的平面度要求，最终导致装配后真空度达不到设计指标，出现漏气、积尘、凝露渗入等问题。

　　从实际使用需求来看，这类盖板的核心作用是在机柜预留的安装开口处形成可靠的密封屏障，当柜体内部需要维持微负压或者正压的洁净环境时，盖板需要承受一定的内外压差，不会出现形变翘曲导致密封失效。设计初期首先要确认安装边界的尺寸公差，机柜开口的内沿尺寸需要和盖板的嵌入段保持合理的间隙配合，间隙值通常控制在0.2mm到0.5mm之间，间隙过大会导致密封胶条压缩量不均匀，局部位置密封压力不足，间隙过小则会给现场装配带来难度，尤其是批量生产时钣金件存在折弯公差，容易出现盖板卡滞无法装入的情况。

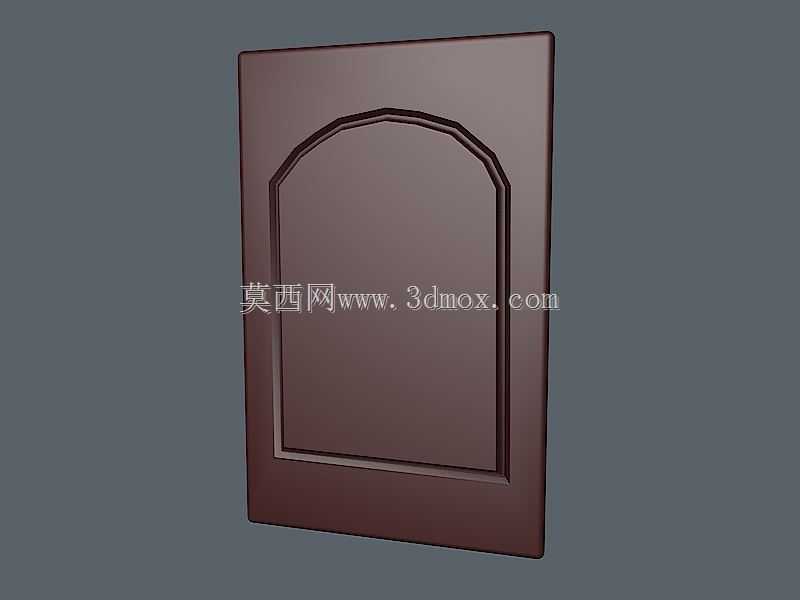

　　造型设计上，盖板正面采用了顶部多段圆弧过渡的内凹造型，并非单纯为了外观装饰，这种内凹的加强结构能够在不增加板材厚度的前提下提升盖板的整体刚性，相比同厚度的平板盖板，抗形变能力可以提升40%以上，当柜体内部存在压差时，盖板的形变量会控制在密封胶条的允许补偿范围内，避免因为盖板中部拱起或者凹陷导致密封面脱离。造型的棱边位置全部做了小圆弧过渡处理，没有尖锐的直角，一方面是避免钣金加工时出现应力集中导致开裂，另一方面也能防止安装维护时划伤操作人员，同时圆弧过渡的造型在表面做喷塑或者烤漆处理时，不会出现直角位置积粉、涂层厚度不均的问题，提升表面处理的成品率。

　　密封结构的设计是这类真空盖板的核心，盖板的嵌入段外侧需要预留密封胶条的安装槽，槽的深度和宽度要匹配选用的硅橡胶或者三元乙丙密封胶条的截面尺寸，保证胶条装配后压缩量保持在30%左右，这个压缩区间下胶条的密封寿命最长，既不会因为压缩量过大导致胶条永久形变失去弹性，也不会因为压缩量不足导致密封面存在缝隙。很多设计人员容易忽略盖板安装孔位的位置设计，安装孔需要均匀分布在密封胶条的外侧，不能让孔位处于密封面以内，否则固定螺丝的位置会成为漏气的通道，同时孔位的间距要控制在100mm到120mm之间，间距过大的话两个螺丝之间的盖板边缘会因为螺丝锁紧的拉力出现翘起，导致局部位置胶条压缩量不足。

　　从安装适配的角度来说，这类盖板的安装面需要和机柜的安装基准面保持平行，平面度公差要控制在0.1mm以内，加工时嵌入段的折弯角度要保证90度正负0.5度，避免装入后盖板出现歪斜，和柜体表面存在高低差。板材厚度的选择需要结合盖板的整体尺寸来确定，通常尺寸在400mm*600mm以内的盖板选用1.5mm厚度的冷轧钢板就可以满足强度要求，如果盖板尺寸更大或者需要承受更高的压差，则需要选用2mm厚度的板材或者在盖板背面增加焊接加强筋，加强筋的布置要避开密封胶条的位置，同时要和盖板背面贴合牢固，避免焊接变形影响密封面的平面度。

　　在实际的设备运维场景中，这类盖板通常需要具备快装快拆的特性，方便后期对柜体内部的元器件进行检修维护，所以设计时除了螺丝固定的结构，也可以在侧边加装快拆锁扣，不过如果是真空度要求较高的场景，还是建议采用均匀分布的螺丝固定结构，锁扣结构的锁紧力均匀性不如螺丝固定，容易出现局部密封压力不足的问题。另外盖板的表面处理需要根据使用环境来选择，普通室内工业环境采用静电喷塑处理就可以满足防腐蚀要求，如果是户外或者有腐蚀性介质的环境，则需要在喷塑前增加镀锌或者磷化处理层，提升板材的防锈能力，避免长期使用后盖板锈蚀导致密封失效。

　　很多三维建模人员在构建这类盖板模型时，容易直接用实体拉伸做出造型，忽略了钣金件的工艺特性，比如折弯位置的折弯半径要和板材厚度匹配，1.5mm厚度的冷轧钢板折弯内R通常取0.8倍板厚，也就是1.2mm左右，如果折弯R过小会导致折弯位置出现开裂，R过大则会导致折弯尺寸出现偏差，影响最终的装配精度。同时建模时要预留表面处理的涂层厚度，通常喷塑层的厚度在0.08mm到0.12mm之间，如果建模时完全按照理论尺寸制作，表面处理后盖板的整体尺寸会偏大，导致装入机柜开口时出现卡滞。另外造型上的多段圆弧过渡要保证相切连续，不要出现折线拐点，否则加工出来的盖板造型会有明显的棱线，影响外观的一致性，也会导致表面处理时涂层在拐点位置出现厚薄不均的问题。
