实木纹理大班台配套办公柜组合设计

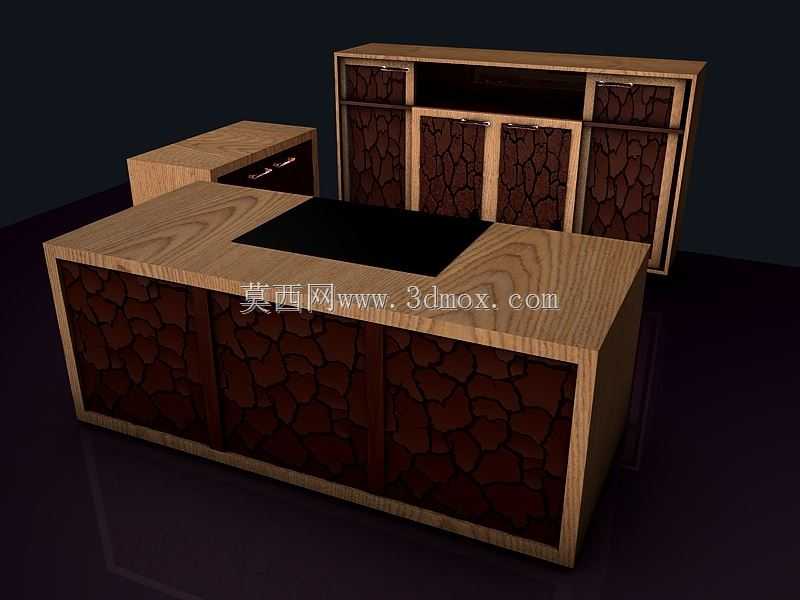

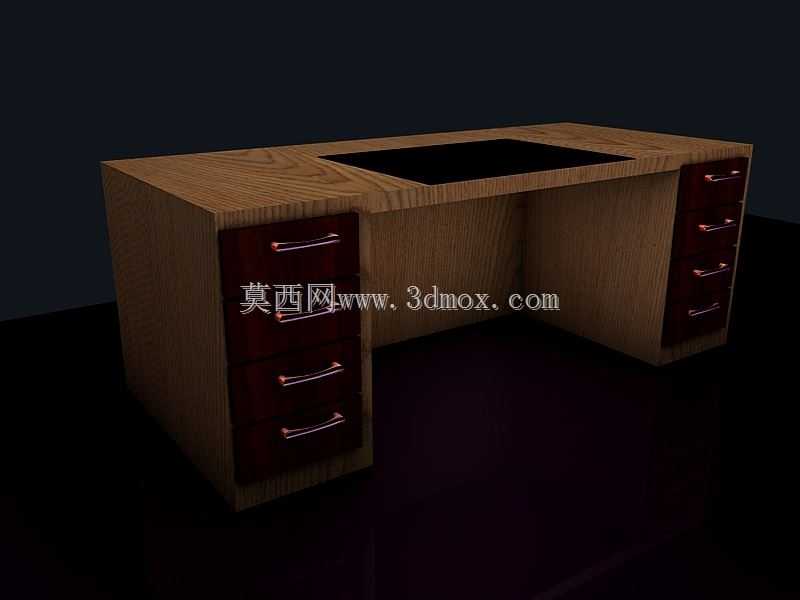

　　这套办公家具组合的建模工作，最初是承接商用办公空间配套项目的需求启动的，当时对接的甲方是做中高端企业总部办公装修的集成商，要求模型能直接对接效果图渲染、家具生产拆单两个环节的使用需求，所以整个建模过程没有做过多的艺术化夸张，所有结构尺寸都严格参照人体工程学与常规办公空间的安装边界来设定。主大班台的台面操作高度设定在750mm，这是国内办公家具的通用标准高度，适配绝大多数成年人坐姿办公的肘部支撑需求，台面总宽度控制在2400mm，深度1100mm，这个尺寸边界刚好能适配15㎡到20㎡的独立高管办公室空间，不会因为尺寸过大挤占室内动线，也不会因为台面过窄导致文件摆放、电脑设备放置时出现局促的问题。台面中间嵌入的黑色皮质书写区域，

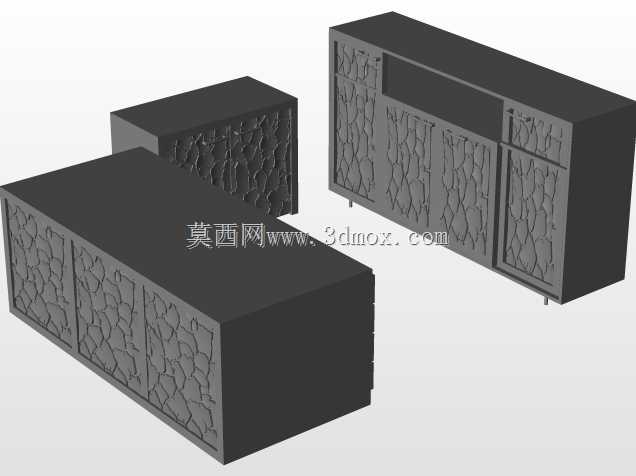

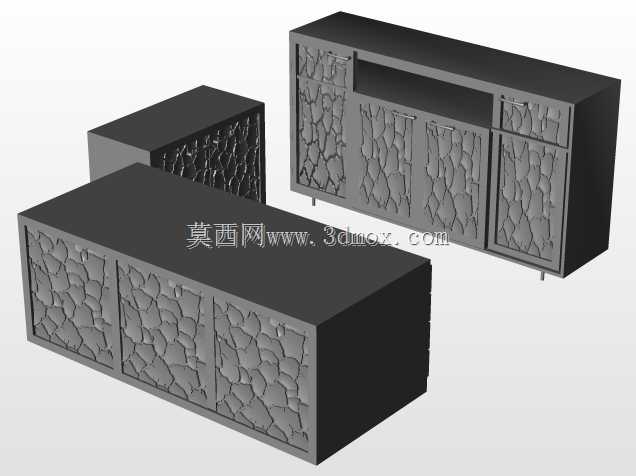

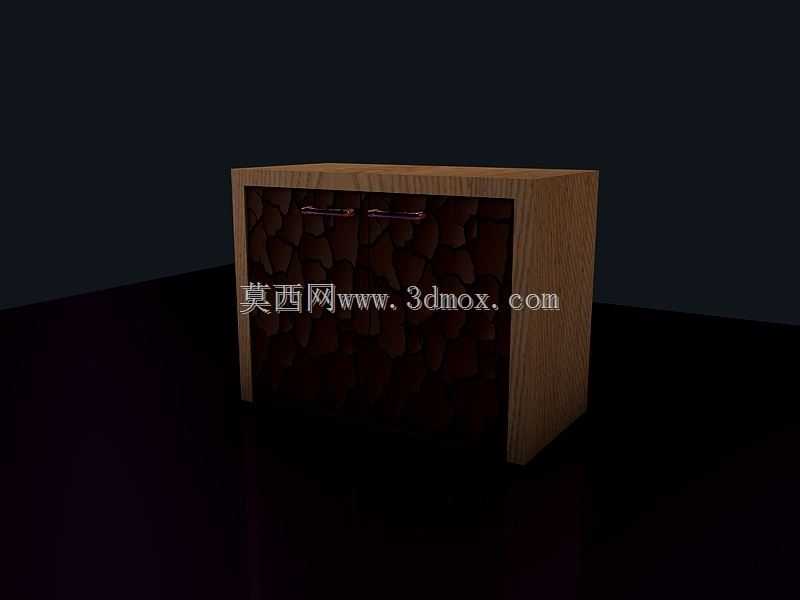

　　宽度设定为800mm，深度400mm，位置刚好对应人坐姿时的正前方操作区，建模时特意做了2mm的下沉台阶，和周边木饰面台面形成清晰的边界，既避免书写时垫板移位，也能在视觉上划分出核心操作区。主台的正面储物结构做了三扇对开柜门的设计，柜门表面的裂纹肌理饰面，建模时没有用简单的纹理贴图敷衍，而是做了浅5mm的凹凸结构，还原实木拼皮做旧工艺的真实触感，柜门内部的储物空间做了两层活动层板的预留，层板支撑孔位按照32mm系统家具的标准间距排布，生产时可以根据存放物品的高度灵活调整层板位置。配套的侧柜高度设定在650mm，刚好和主台的侧接边齐平，不会出现高低差导致的磕碰问题，侧柜内部设置了两个抽屉，上层抽屉预留了锁具安装位，可用来存放印章、

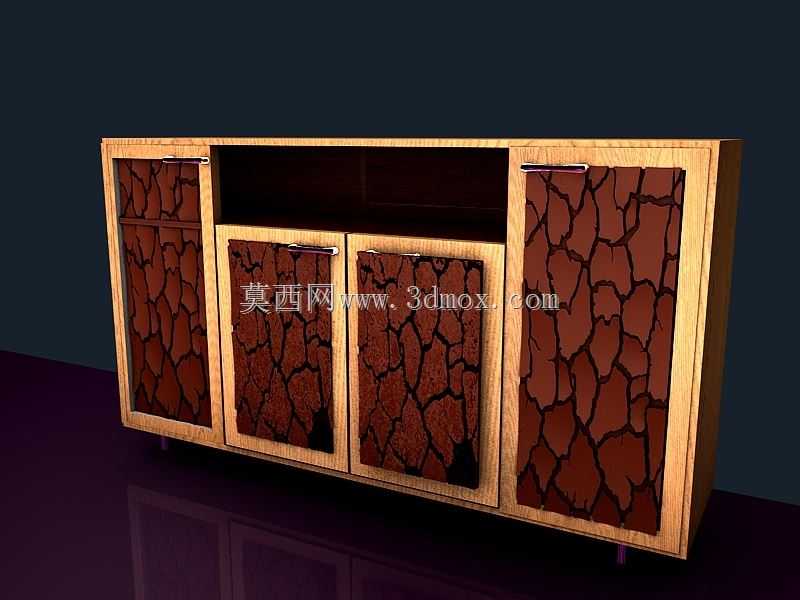

　　涉密文件等贵重物品，下层抽屉深度足够放置A4尺寸的文件盒，侧柜和主台的连接位置建模时预留了金属连接件的安装孔位，现场安装时不需要额外打孔，直接用偏心连接件就能完成组装，拆装效率比传统钉接结构提升60%以上。后方的背柜总高度控制在2000mm，这个高度刚好不会遮挡常规办公室的窗台采光，同时顶部预留的100mm空隙也方便走网线、电源线等隐蔽管线，背柜中间做了开放式的储物格，高度400mm，可以放置打印机、常用文件夹等需要频繁取用的物品，两侧的封闭柜门内部同样做了可调层板，下方的柜门高度适配挂劳夹的悬挂需求，可直接存放立式归档的文件资料，不需要额外添置文件架。整个建模过程中，所有的板件厚度都按照实木贴皮办公家具的通用生产标准设定，台面板厚度50mm，侧板、层板厚度18mm，背板厚度9mm，所有的板件交接位置都做了R3的圆角处理，避免尖锐边角在使用过程中造成磕碰损伤，柜门和抽屉的缝隙统一预留2mm，既保证开关活动不会出现剐蹭，也不会因为缝隙过大影响整体视觉的精致感。这套模型在实际项目应用中，既可以导入渲染软件做办公空间的效果图表现，材质参数已经按照真实木饰面、金属拉手、皮质饰面的物理属性做了预设，不需要重新调整材质就能直接出图；也可以导出到拆单软件中直接生成生产加工的BOM清单与开料尺寸，所有的孔位、连接结构都符合现有板式家具加工设备的生产精度要求，不需要二次调整结构就能直接对接生产。在空间适配性上，

　　这套组合的摆放边界要求主台后方预留至少1200mm的通行空间，侧柜和墙面之间预留至少600mm的开门空间，背柜和墙面之间不需要预留额外空隙，可以直接贴墙安装，整体占用的平面尺寸为3200mm*2200mm，适配绝大多数常规尺寸的独立办公室，不会出现尺寸不符无法进场的问题。建模时特意规避了很多同类模型常见的结构错误，比如抽屉的滑轨安装位预留了足够的安装空间，不会出现滑轨和侧板干涉的问题；柜门的合页安装位距离板边的距离符合五金件的安装要求，不会出现合页无法固定的问题；所有的活动部件都做了运动干涉检查，抽屉拉出、柜门打开的全过程都不会和周边结构产生碰撞，完全符合实际生产安装的精度要求。
