串珠式可调支撑支腿结构设计

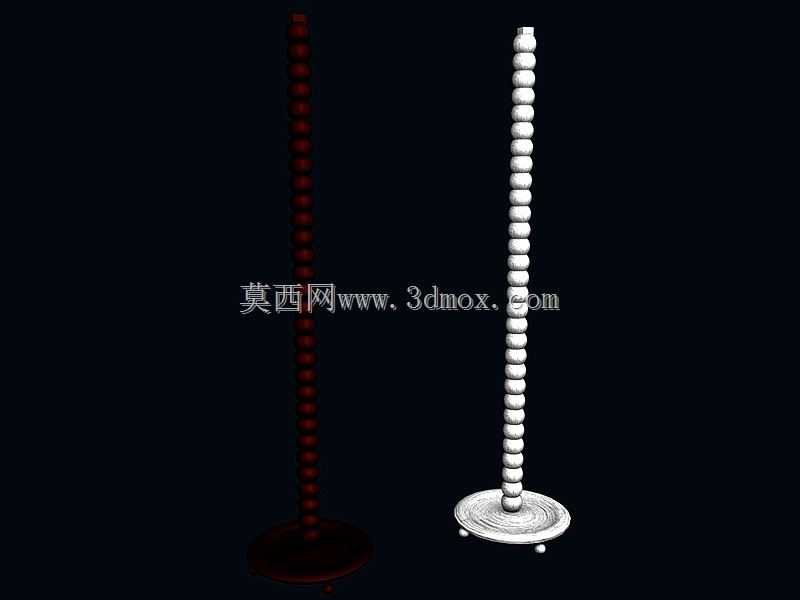

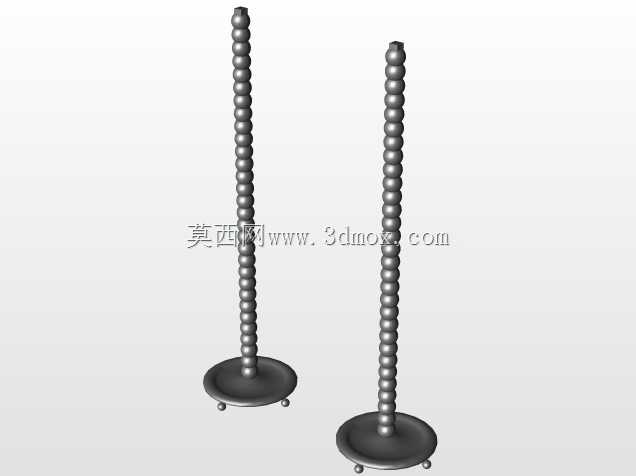

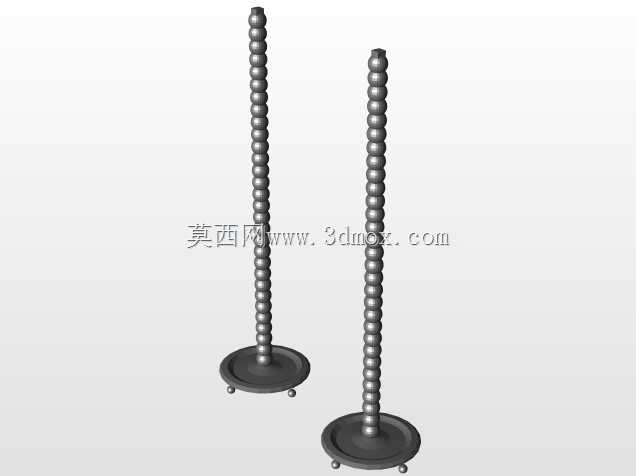

　　这类串珠式支腿结构常应用于小型家具、展示架、实验台架的高度调节场景，区别于常规螺纹调节支腿，串珠卡位的调节方式无需旋转拧动，直接拔插调整到对应卡位即可锁定高度，在需要频繁快速调整支撑高度的临时展陈、便携工作台场景中，操作效率远高于传统螺纹支腿。从结构功能来看，支杆部分采用等距排列的球形凸珠结构，每一颗凸珠都作为高度调节的卡位节点，相邻凸珠的间距决定了高度调节的最小步进值，设计时需要结合使用场景的高度调节精度需求确定凸珠间距，若用于精密实验台架支撑，可将凸珠间距缩小至5mm以内，若用于普通家具支撑，10-15mm的间距即可满足日常调节需求。底部的圆形底盘承担载荷分散功能，底盘直径的设计需要匹配支腿的额定承载能力，

　　通常底盘直径不小于支杆直径的6倍，才能保证支撑时不会出现侧倾，底盘下沿可增设防滑胶垫的安装位，避免支撑面光滑时出现滑移。设计这类支腿时，首先要确定支杆的总长度，需要覆盖使用场景的最低支撑高度到最高支撑高度的全行程范围，串珠段的长度要略大于最大调节行程，保证最高调节位置时仍有至少3颗凸珠卡在锁紧套内部，避免卡位失效出现滑脱。锁紧结构通常隐藏在被支撑件的安装孔内部，采用弹性卡爪结构，卡爪的内槽尺寸与支杆凸珠的球面半径匹配，当支杆插入时卡爪被凸珠撑开，滑过凸珠后卡爪回弹卡在两颗凸珠的间隙位置，实现高度锁定，解锁时只需按压卡爪的解锁端即可让卡爪张开，自由调整支杆高度。从安装边界来看，支杆与被支撑件的配合孔需要做同轴度公差约束，

　　配合间隙控制在0.2mm以内，避免支杆安装后出现晃动，底盘与地面的接触平面需要与支杆轴线保证垂直度，公差不大于0.1mm/100mm，防止支撑时出现受力偏载。这类支腿的承载能力主要取决于支杆的材质与凸珠的剪切强度，若采用工程塑料材质，单支腿额定承载通常在20-50kg，适合轻型展架、小型边几使用；若采用铝合金或不锈钢材质，单支腿承载可提升至100-200kg，能够满足中型工作台、置物架的支撑需求。设计时还要考虑支杆串珠部分的工艺可行性，若采用注塑工艺生产，凸珠部分需要做脱模斜度设计，避免脱模时出现卡滞；若采用金属车削工艺，凸珠的球面过渡处需要做小圆角处理，减少应力集中，避免长期承载时凸珠根部出现断裂。实际应用中，

　　这类支腿常搭配四个为一组使用，安装时需要保证四个支腿的安装孔位共面，避免出现支腿悬空受力不均的情况，对于需要经常移动的支撑设备，可在底盘位置增设脚轮安装接口，调整高度时将支腿收起依靠脚轮移动，到位后放下支腿实现稳定支撑。不同于常规固定支腿，这种串珠式调节支腿没有外露的螺纹结构，不会出现螺纹积灰、锈蚀导致调节卡滞的问题，在多尘、潮湿的使用场景中可靠性更高，日常维护只需定期在卡爪位置添加少量润滑脂即可保证调节顺畅。支杆的表面处理可根据使用场景选择，室内家具场景可做喷塑、镀铬处理提升外观质感，户外使用场景可做喷塑、阳极氧化处理提升耐锈蚀能力，底盘部分可做包胶处理，避免刮伤支撑地面。
