复古老式敞篷观光马车结构设计

　　这款复古马车的三维结构设计，核心面向文旅景区、影视道具、主题婚庆场景的落地使用需求，整体结构完全参照传统欧式敞篷马车的力学承载逻辑搭建，没有做过度的艺术化夸张变形，所有部件的连接关系、活动间隙都预留了实际加工装配的公差余量。从结构布局来看，整车采用前后双轴四轮承载架构，前轮轮距略小于后轮，转向机构连接在前轴与前部驾控位之间，预留了足够的转向转角空间，可满足景区狭窄步道的最小转弯半径要求，实际使用中不需要额外拓宽通行路径就能完成掉头、错车操作。车轮部分采用辐条式结构，轮缘位置预留了橡胶轮缘的安装槽位，实际装配时可包覆实心橡胶层，既保留传统木质辐条轮的复古外观，又能降低硬质路面行驶的颠簸感，同时避免木质轮缘直接接触路面造成的快速磨损，

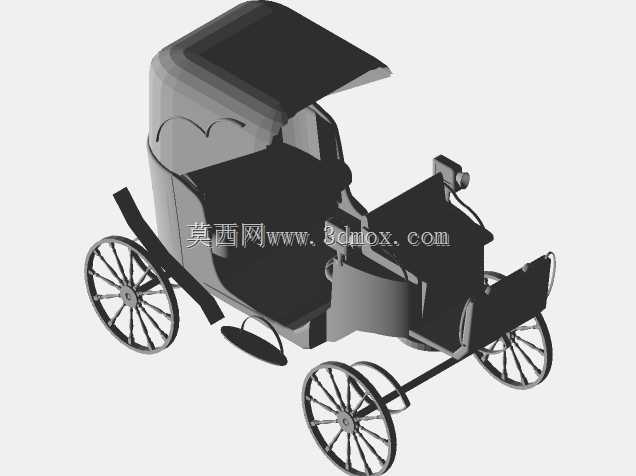

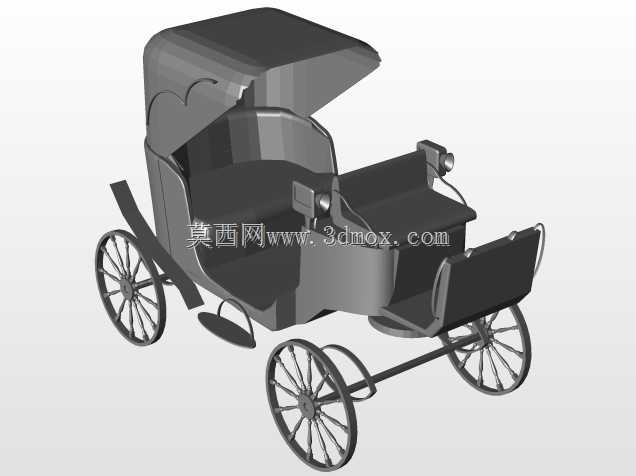

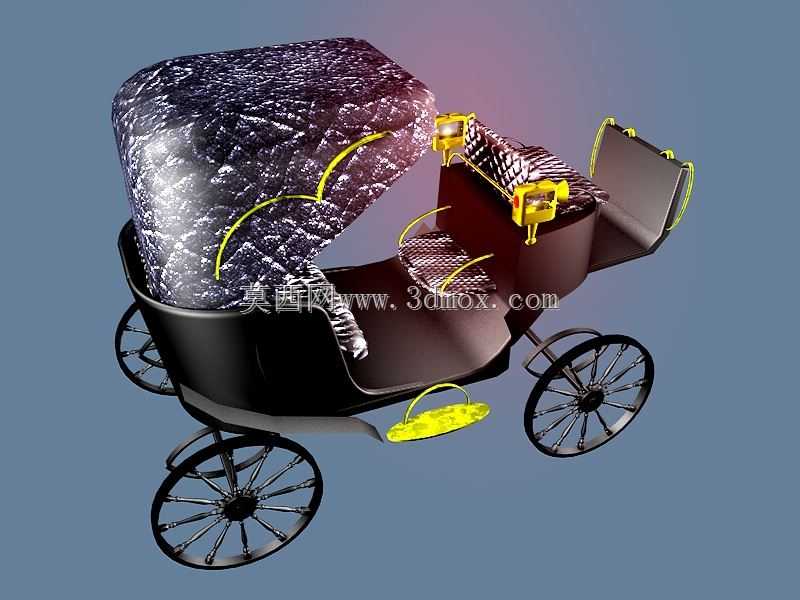

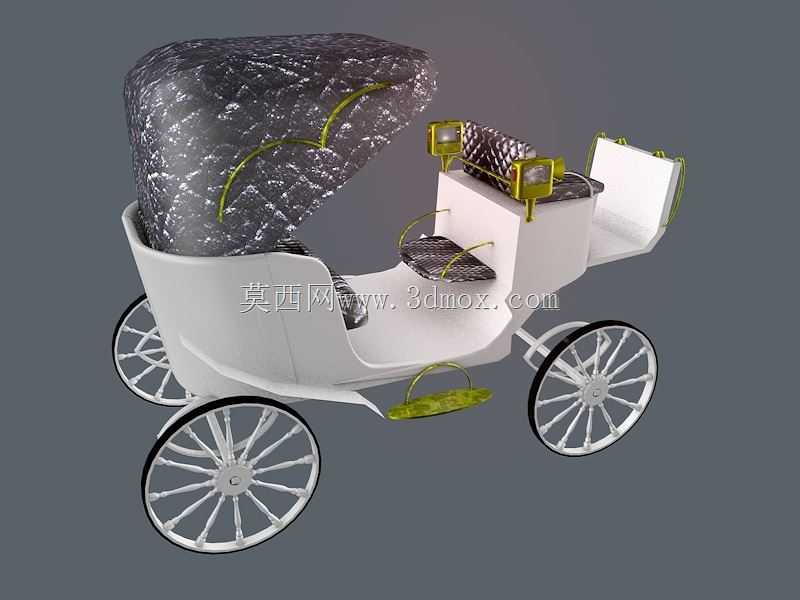

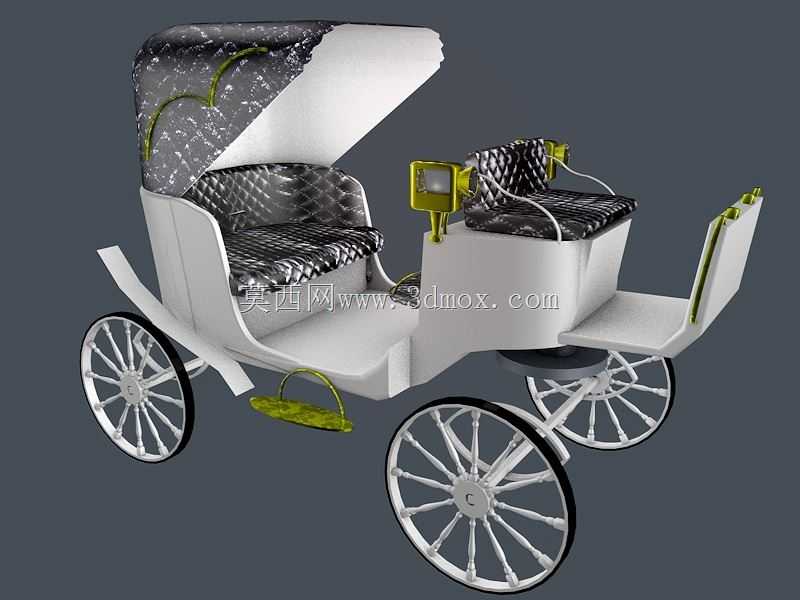

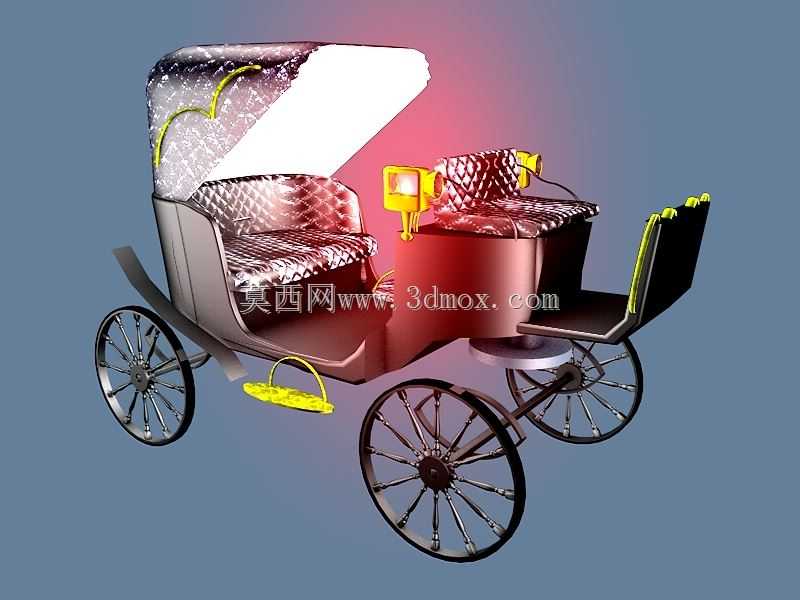

　　轮轴位置设计了铜套衬套的安装位，不需要复杂的密封轴承结构，日常维护只需要定期加注润滑脂即可，适配景区运维人员的简易维护能力。车厢部分分为前后两个乘坐区域，前部为驾控人员站位，后部为乘客乘坐舱，乘客舱采用半包覆敞篷设计，顶棚为分段式开合结构，图中展示的是顶棚向前翻折开启的状态，闭合状态下可遮挡小雨及直射阳光，顶棚内侧预留了软包内饰的安装厚度，建模时已经把软包材料的压缩余量计算在内，不会出现装配后顶棚无法正常开合的干涉问题。乘客座椅采用菱格软包的支撑结构，座椅下方的箱体为整体焊接的金属承载框架，框架上预留了多个螺栓安装孔，可直接固定在底盘纵梁上，不需要额外焊接支架，降低现场装配的难度。上下车的脚踏板为折叠式结构，

　　行驶状态下可向上翻折收起，避免通过起伏路面时剐蹭地面，脚踏板表面预留了防滑纹路的加工余量，实际生产时可直接冲压出防滑凸点，不需要额外粘贴防滑垫。车厢前部设置了复古风格的车灯安装位，灯座的固定孔位完全匹配通用复古车灯的安装尺寸，用户可根据实际需求选配煤油灯样式或者LED仿复古车灯，不需要重新打孔修改结构。底盘部分的纵梁采用矩形截面型钢的等效结构建模，纵梁之间设置了多道横向加强梁，保证满载情况下车架的挠度在允许范围内，不会出现长时间使用后车架变形导致的车轮偏磨、车厢异响问题。悬架部分采用传统的钢板弹簧承载结构，弹簧片的数量、厚度都按照满载四人加车身自重的总载荷计算选型，既保证足够的承载能力，又能过滤路面的小幅颠簸，提升乘坐舒适度。

　　驾控位的缰绳固定座设置在座椅两侧，位置高度符合普通人坐姿下的手臂操作范围，不需要抬臂或者俯身就能操控缰绳，长时间驾控也不容易产生疲劳。整车的所有外露金属件都预留了镀铬或者喷涂复古漆的层厚余量，建模时的外形尺寸是金属基材的尺寸，后续做表面处理后不会出现装配间隙过小、部件卡滞的问题。从安装边界来看，整车总宽度控制在1.6米以内，总长度控制在3.2米左右，高度在顶棚闭合状态下不超过2米，可直接通过常规的景区检票通道、仿古街区的门洞，不需要对现有通行设施做改造。所有部件的拆分都按照实际加工的工艺要求划分，金属结构件、木质装饰件、软包件、标准件各自独立成组，工程人员拿到模型后可直接拆分出对应的加工图纸，不需要重新做结构拆分，大幅缩短从设计到落地的周期。在细节处理上，比如车轮辐条与轮辋、轮毂的连接位置，都做了圆角过渡处理，避免应力集中导致的辐条断裂问题；车厢的所有外露棱角都做了倒圆角处理，避免乘客上下车时磕碰受伤，符合载人载具的安全设计要求。转向机构的连接销轴位置都设计了开口销的安装孔，可防止行驶过程中销轴脱出，提升结构的可靠性。
