工业用立式夹套搅拌混合罐体设计

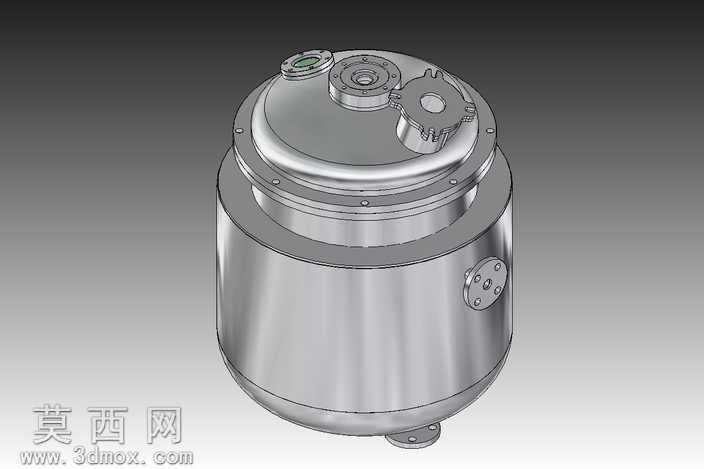

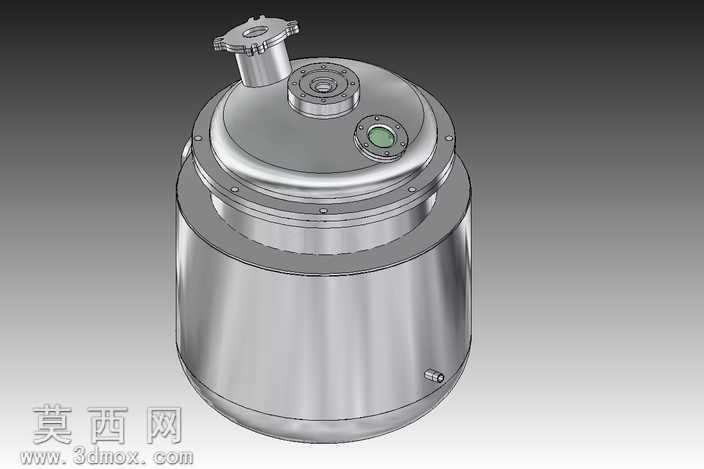

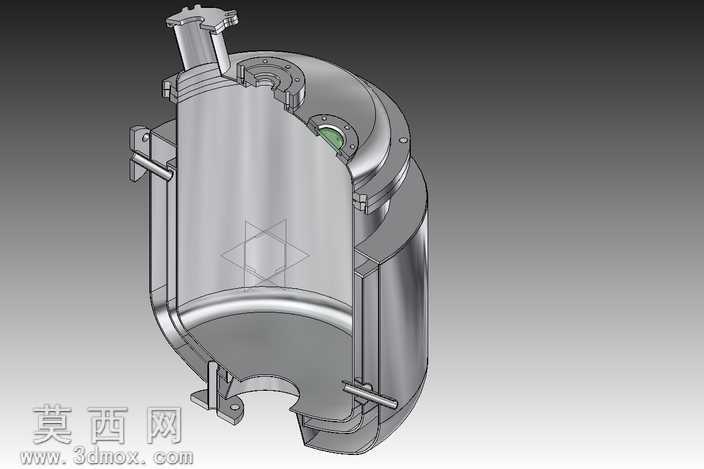

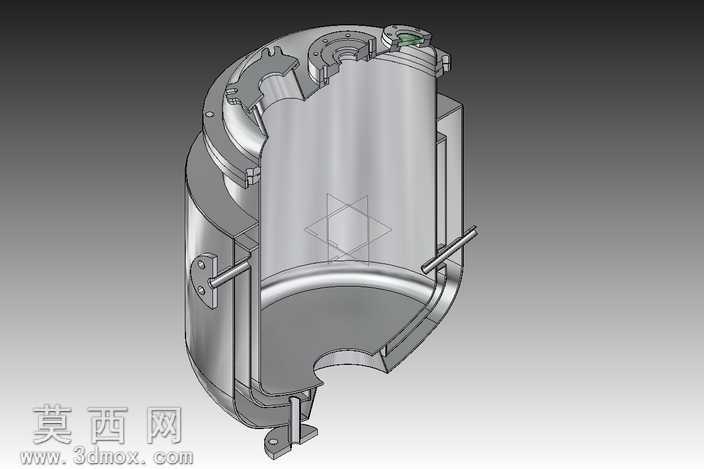

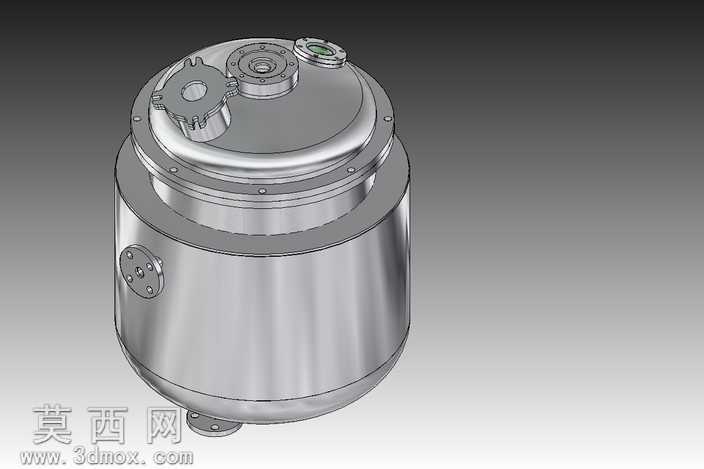

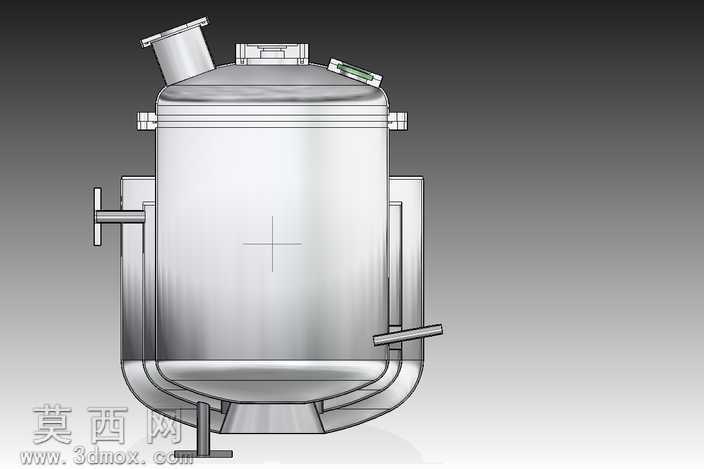

本作品为工业生产场景使用的立式夹套搅拌混合罐体三维模型，建模过程严格遵循压力容器类工业设备的设计规范，采用参数化建模方式完成整体结构搭建。模型整体采用立式圆柱罐体搭配椭圆形下封头的经典结构，罐体顶部设置多组工艺接口，包含主进料口、仪表安装口、人孔结构与辅助加料口，各接口均采用标准法兰连接结构，法兰盘的螺栓孔位、密封面结构均按照通用工业标准进行1:1还原建模，保证接口尺寸的通用性与装配合理性。罐体侧面设置夹套层结构，夹套上下端分别预留换热介质进出口管嘴，可实现加热或冷却介质的循环流通，满足搅拌混合过程中的温度控制需求，夹套与罐体本体的连接焊缝、支撑加强结构均做了精细化建模处理，还原真实焊接结构的过渡形态。罐体侧方设置侧装式搅拌器安装接口，接口处设计有轴封安装位与支撑凸台，可适配不同规格的侧入式搅拌组件，罐体底部设置出料口与支撑脚结构，支撑脚的安装孔位、加强筋结构均按照承重需求做了结构优化。材质渲染方面，罐体主体采用哑光不锈钢材质表现，还原工业卫生级设备的金属质感，法兰密封面做了高光金属处理，接口处的密封垫片采用半透明橡胶材质表现，夹套层做了半透明材质区分，可直观展示内部腔体结构，各结构件的边缘倒角、圆角处理均符合实际加工工艺要求，避免出现尖锐直角等不符合生产实际的结构。设计过程中充分考虑设备的实际使用需求，各管口的位置排布兼顾操作便利性与管路布局合理性，罐体的径高比按照常规混合搅拌设备的最优比例设定，保证内部物料混合的流场合理性，夹套的流道空间做了等宽处理，保证换热介质的流动均匀性，整体模型结构完整，无缺失面、破面等建模问题，各部件可独立拆分用于装配模拟与工程出图，可用于化工、食品、医药等行业的搅拌设备方案展示、结构校核与教学演示场景。
