军绿色20加仑便携储水容器结构设计

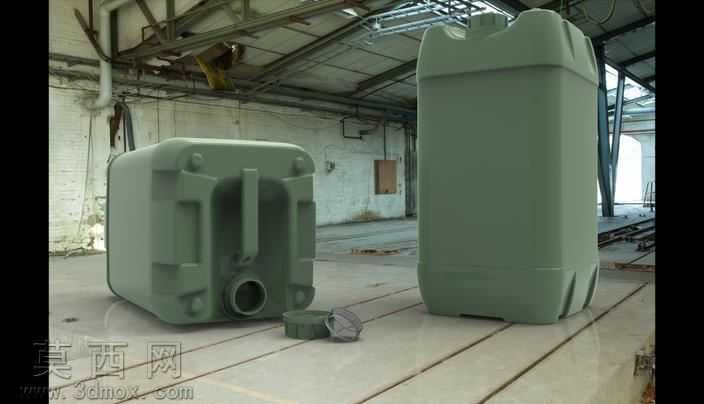

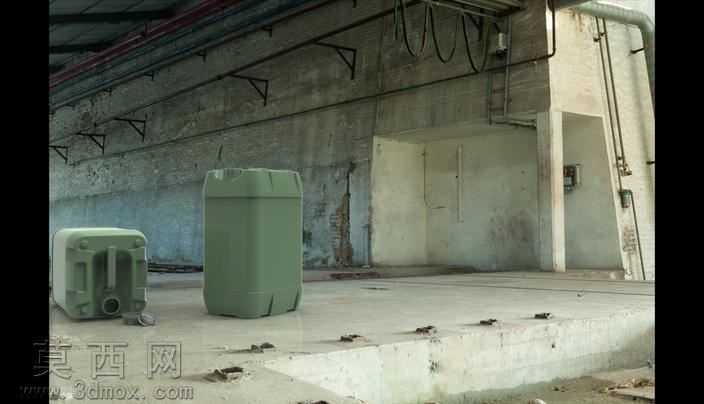

本作品为20加仑大容量储水容器的三维设计方案，建模阶段采用参数化建模逻辑搭建整体结构，首先以长方体为基础基体，通过拔模特征处理容器侧壁，使其具备符合注塑生产要求的脱模斜度，同时在容器边角处做圆弧过渡处理，既避免应力集中提升结构抗冲击性能，也能减少日常使用中的磕碰损伤。容器顶部集成一体式螺纹注水口，搭配同规格密封旋盖，旋盖表面增设防滑棱纹结构，无需借助工具即可手动拧紧密封，可有效避免储水过程中出现漏液、溢水问题。容器侧面设计有嵌入式提手结构，与容器主体一体成型，无需额外装配金属提手，既降低生产装配成本，也避免金属部件长期接触水体出现锈蚀污染水质的问题。容器底部设计有堆叠定位凹槽，可与同规格容器顶部的凸起结构精准契合，在仓储、运输过程中可实现多层稳定堆叠，大幅提升空间利用率。配套的出水组件采用快接式结构设计，通过螺纹与容器侧壁的出水端口连接，搭配密封胶圈实现零渗漏，出水端可适配常规水管接口，满足户外取水、输水的使用需求。渲染阶段采用哑光军绿色硬质塑料材质，调整材质粗糙度参数模拟HDPE食品级储水塑料的真实质感，表面添加细微的磨砂纹理效果，还原真实塑料容器的表面触感，场景搭建采用柔和的影棚布光，多角度呈现容器的整体造型、细节结构与配件形态，清晰展示各部件的装配关系与结构特点。设计过程中充分考虑户外使用场景需求，整体造型方正紧凑，无多余外凸结构，可适配车载、户外营地等多种储水场景，壁厚参数经过合理测算，在保证容器结构强度、可承受满水状态静压的前提下，尽可能控制容器自身重量，提升便携使用体验，密封结构经过多轮参数调整，可满足长期储水的密封要求，避免水体渗漏或外界杂质进入污染储水。
