卡式光学通道闸机转门结构设计

　　这款卡式光学转门主要应用于写字楼、园区、场馆、轨道交通站点等需要对通行人员进行权限核验的出入口场景，作为人行通道管控的核心执行部件，它承担着权限校验后放行、无权限人员阻拦、通行状态识别的核心作用，和传统三辊闸、摆闸相比，卡式光学转门的通行效率更高，阻拦结构的动作行程更短，同时搭配多组光学对射传感器可以精准识别通行人员的位置、通行状态，避免出现夹人、尾随、反向闯入的异常情况。

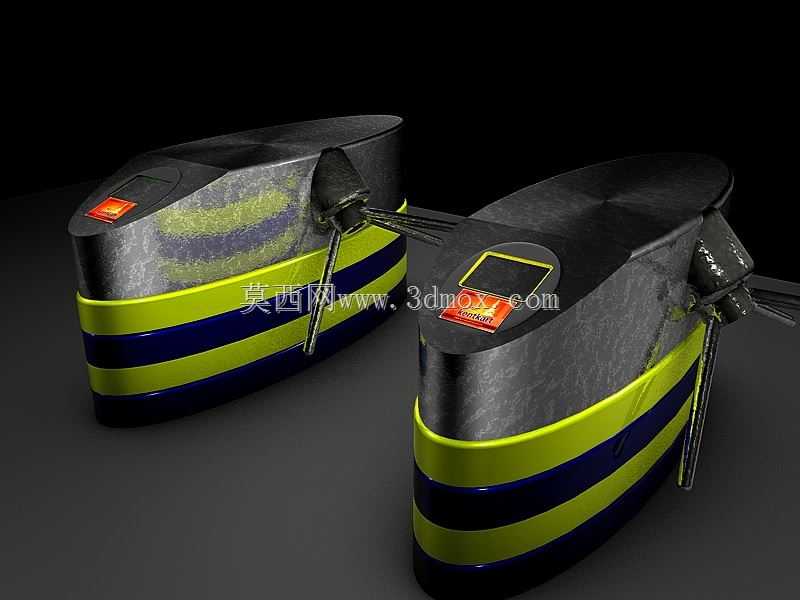

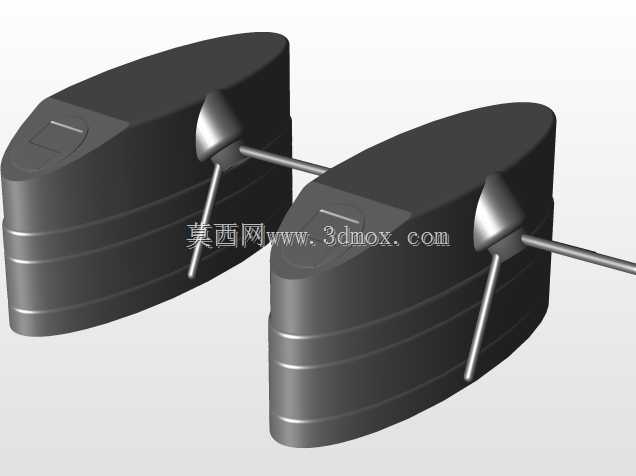

　　从实际使用场景的适配性来看，这类转门通常采用成对布设的方式，两台设备对称安装在通道两侧，中间预留550mm到650mm的标准通行宽度，既可以满足单人快速通行的需求，也能预留出携带小型行李、轮椅临时通行的冗余空间，设备底部的安装基座需要和地面做刚性固定，安装时要保证两台设备的同轴度误差控制在2mm以内，避免转门摆臂动作时出现剐蹭、卡滞的问题。设备的外壳采用圆弧收边的椭圆柱造型，没有突出的尖锐棱角，一方面可以避免人员通行时磕碰受伤，另一方面流线型的外壳也能减少公共区域的空间突兀感，外壳表面做了多层分色的耐磨涂层处理，黄黑相间的警示条带可以直观标识出设备的阻拦区域边界，提醒通行人员注意闸机位置，避免误撞。

　　在功能设计层面，这款转门的核心识别区域集成在设备顶部的斜向操作面上，操作面做了15度的倾角设计，刚好适配成年人站立时的视线高度，人员通行时不需要刻意低头就能完成刷卡、扫码或者人脸识别的核验动作，核验通过后，内部的转臂驱动机构会在0.3秒内完成解锁摆开动作，人员通过后光学传感器检测到通行完成信号，转臂会自动复位到阻拦位置。设备内部的驱动模块采用直流伺服结构，带有力矩检测功能，一旦转臂动作过程中检测到阻力超过安全阈值，会立刻停止动作并反向小幅回撤，避免对通行人员造成撞击伤害，和传统的电机硬驱动结构相比，这种带力矩反馈的驱动结构安全性更高，也能减少机构卡滞带来的零件损耗。

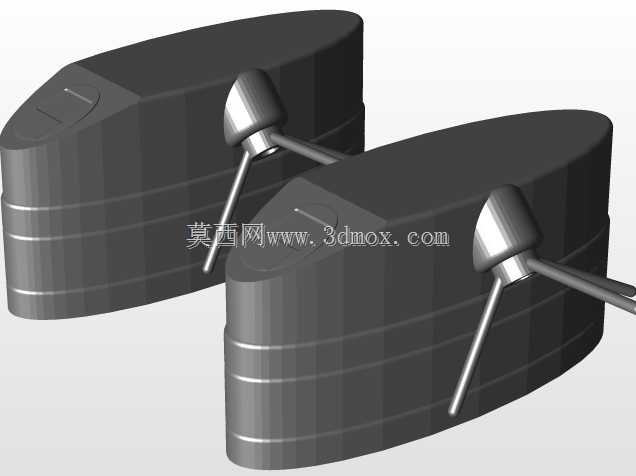

　　从结构设计的思路来看，这款转门的整体外壳采用1.5mm厚的冷轧钢板折弯焊接成型，内部做了整体的加强筋布局，设备总高度控制在1000mm左右，既不会因为过高遮挡管理人员的视线，也能起到有效的阻拦作用，设备顶部的操作面板采用嵌入式安装，和外壳表面保持齐平，没有突出的缝隙，可以避免灰尘、雨水渗入设备内部，适配半户外的安装场景。设备内部的元器件安装层做了分层布局，最底层是电源和驱动模块，中间层是传感器控制板，最上层是识别交互模块，分层布局的方式既方便后期维护时拆装检修，也能避免强弱电之间的信号干扰，保证光学传感器和识别模块的运行稳定性。

　　在安装边界的适配性上，这款转门的底部预留了标准的地脚安装孔位，孔位间距按照200mm的通用闸机安装标准设计，可以直接适配大多数场地的预埋安装底板，不需要额外做定制化的底座改造，设备侧面预留了标准的弱电接线端口，可以直接对接门禁系统、访客系统、票务系统的信号输出，不需要额外加装信号转换模块。转门的摆臂采用隐藏式内藏结构，复位状态下摆臂完全收在设备外壳内部，不会突出到通行通道内，避免人员在通道内停留时被摆臂剐蹭，摆臂的伸出长度刚好覆盖两台设备之间的通行间隙，既不会留出过宽的缝隙让人员可以无权限钻过，也不会因为伸出过长导致动作时占用过多通道空间。

　　实际运行过程中，设备的多组光学对射传感器会沿着通行方向排布，从入口到出口形成连续的检测光幕，可以精准区分通行人员和携带的行李物品，避免出现行李过闸后闸机提前关闭的问题，同时传感器也能识别尾随通行的行为，一旦检测到未授权人员紧跟授权人员进入通道，设备会发出声光提示，同时转臂保持阻拦状态，提醒安保人员介入处理。和普通的摆闸相比，这种卡式光学转门的机械运动部件更少，日常维护只需要定期对驱动转轴做润滑保养，检查传感器的对射精度即可，长期运行的故障率更低，适合大流量的公共通行场景使用。
