抽拉式双抽屉户外炭烤烧烤炉结构设计

　　这款炭烤设备的三维结构设计，核心围绕户外流动摊点、庭院聚餐、露营场景的实际使用痛点展开，没有冗余的装饰性结构，所有部件的尺寸与布局都服务于实际烤制作业的操作逻辑。首先看核心烤制区域的烤网支撑结构，烤网采用食品接触级金属栅格排布，栅格间隙控制在12mm，既可以避免小块食材掉落至炭槽，又能保证炭火的热辐射直接穿透至食材底部，烤网两侧设置了可翻折的提手结构，提手弯折处做了圆弧过渡，避免拆装烤网清理炭灰时划伤操作人员，提手的安装位置距离烤网边缘35mm，刚好适配常规烧烤夹的操作空间，不会出现夹取食材时磕碰提手的问题。

　　炭槽区域是整个设备的热核心，设计时将炭槽深度设置为180mm，这个深度可以保证木炭在充分燃烧时，炭火表层距离烤网的高度维持在80-100mm区间，既不会因为距离过近导致食材表面焦糊内部未熟，也不会因为距离过远造成热效率流失，炭槽的侧壁做了15度的向内倾斜角度，一方面可以让木炭燃烧过程中产生的炭灰自然滑落至底部接灰区域，减少炭块架空导致的燃烧不充分问题，另一方面倾斜侧壁可以形成热反射效应，将炭火向四周散射的热量反射回烤制区域，提升整体热利用率。

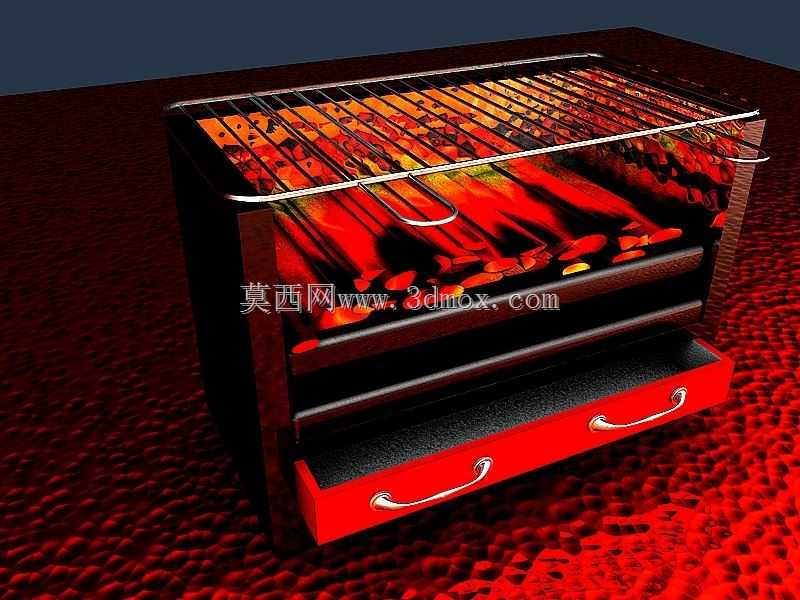

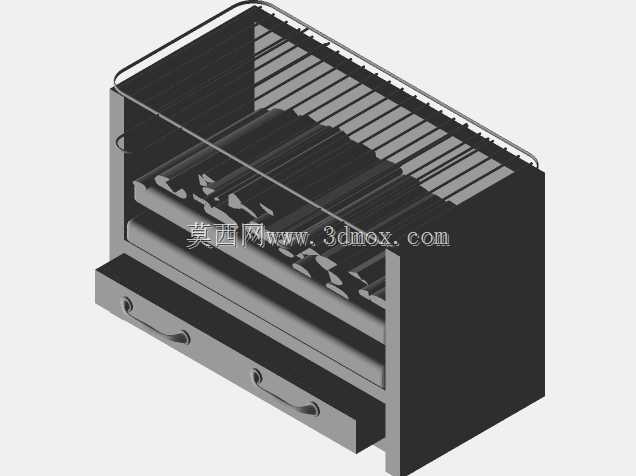

　　设备下部的双抽拉抽屉结构是设计的核心亮点，两个抽屉分别承担接灰与储炭的功能，靠近炭槽底部的上层抽屉为接灰抽屉，抽屉深度设置为60mm，抽屉与设备主体的配合间隙控制在1.5mm，既可以保证抽拉顺畅无卡滞，又能避免炭灰从缝隙处漏出污染放置台面，抽屉面板采用红色耐高温涂层处理，在户外强光环境下也能清晰识别抽拉位置，两个抽屉都配备了弧形金属拉手，拉手的凸起高度为20mm，适配戴隔热手套操作时的抓握空间，不需要摘下手套就能完成抽屉的抽拉动作，避免高温烫伤风险。下层抽屉为备用炭存储抽屉，内部做了简单的分区格挡，可以放置引燃块、备用木炭以及小型烤制工具，不需要操作人员在烤制过程中频繁往返取炭，提升连续烤制的作业效率。

　　设备整体的外形尺寸控制在长800mm、宽450mm、高350mm的区间，这个尺寸刚好可以适配常规户外折叠桌的放置空间，底部四个支撑脚做了10mm的加高处理，让设备底部与放置台面之间留出空气流通间隙，避免长时间烤制时设备底部温度过高烫坏桌面，支撑脚的底部设置了防滑橡胶垫，在光滑的石材或金属桌面上放置时也不会出现滑移问题。设备的外壳主体采用1.2mm厚的冷轧钢板弯折成型，所有拼接处都采用点焊连接后打磨平整，没有突出的焊渣或锐边，外壳与内部炭槽之间留出了20mm的空气隔热层，能有效降低设备外表面的温度，避免操作人员误触外壳造成烫伤。

　　从安装边界来看，这款设备为整体组装完成的成品结构，不需要用户现场进行复杂的部件拼接，开箱后仅需要将烤网放置在顶部支撑位即可投入使用，设备的整体重量控制在12kg左右，两侧的外壳处预留了隐藏式提手凹槽，两名成年人可以轻松抬动转移位置，适配户外场景频繁移动的使用需求。烤网的支撑边采用了阶梯式卡槽设计，可以根据烤制食材的不同，调整烤网距离炭火的高度，烤制易熟的素食食材时可以将烤网放置在高位卡槽，烤制需要长时间焖烤的肉类食材时，可以将烤网放置在低位卡槽，不需要额外添加辅助支架就能实现不同的烤制温度需求。接灰抽屉的抽拉行程设置为200mm，完全拉出后可以直接将炭灰倾倒至垃圾桶内，不需要将整个设备抬起翻倒，日常清理维护的操作门槛极低，即使是没有使用经验的人员也能快速完成清理作业。
