影棚立式四头轨道射灯结构设计

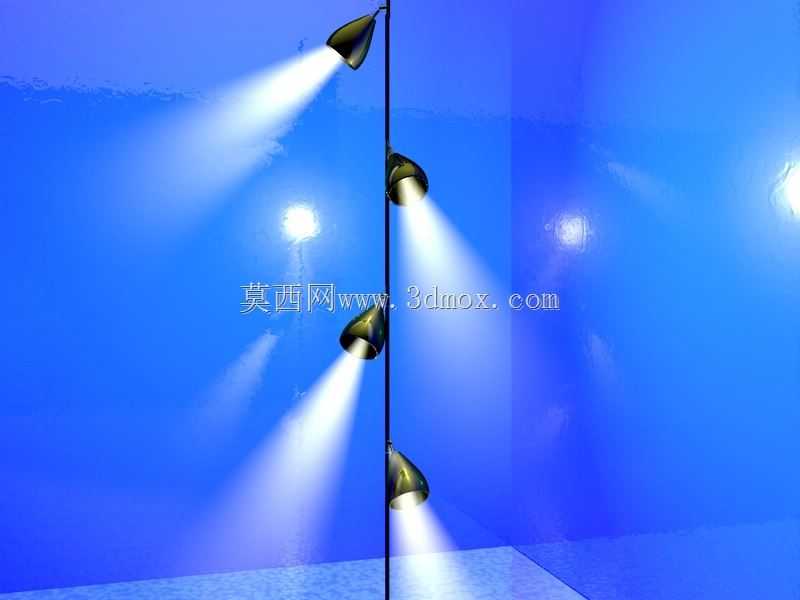

这款立式轨道射灯的结构设计，核心围绕商业影棚、小型摄影工作室的日常布光需求展开，区别于固定安装的天花轨道灯，整套设备采用落地式独立支撑结构，无需在顶面或墙面做预埋固定，可根据拍摄主体的位置、拍摄角度的变化灵活移动调整，适配静物拍摄、人像特写、产品细节补光等多类布光场景。整套灯组采用单根垂直圆形金属立杆作为主支撑结构，立杆底部配置加重铸铁底座，底座直径控制在350mm范围内，自重搭配底部防滑橡胶垫，可抵消四盏灯头同时调整角度时产生的倾覆力矩，即使灯头全部朝向单侧伸出，也能保持整体结构稳定，不会出现侧翻风险。立杆表面做哑光黑色氧化处理，避免灯光照射时产生多余反光干扰拍摄画面，立杆上集成一体化导电轨道，四盏灯头可沿立杆轴向上下滑动调整高度，调整范围覆盖离地600mm到1800mm区间，可满足桌面静物、半身人像等不同高度拍摄主体的布光需求，灯头与轨道的连接部位采用阻尼锁紧结构，调整到目标高度后无需额外旋钮固定，依靠阻尼摩擦力即可保持位置稳定，频繁调整布光位置时操作效率更高。单盏灯头采用锥形聚光结构，灯杯内壁做镜面阳极氧化处理，可将光源发出的光线聚拢成30度左右的锥形光束，光束边缘过渡柔和，不会出现生硬的明暗分界，适配轮廓光、重点补光等布光需求；灯头与轨道连接的关节采用双轴万向结构，水平方向可360度旋转，垂直方向可在0到90度范围内俯仰调整，调整到位后通过侧面的锁紧旋钮固定角度，可精准对准需要补光的拍摄区域。整套设备的供电线路隐藏在立杆内部，从底座侧面引出电源线，避免明线杂乱影响拍摄场景布置，也减少移动灯架时线缆勾挂的风险。从结构设计的细节来看，灯头的散热结构采用一体化压铸铝壳体，灯杯后部预留密集散热鳍片，连续长时间工作时壳体温度可控制在安全范围内，不会出现过热导致的光源衰减或线路老化问题；灯头前端预留标准滤色片、柔光片安装卡槽，可根据拍摄需求加装不同的柔光配件，拓展光线效果。安装边界方面，整套设备展开后最大占用平面尺寸为350mm*350mm，灯头全部水平伸出时最大横向占用距离为450mm，在影棚内布置时无需预留过大的安装空间，多套同类型灯组搭配使用时，可灵活组合出主光、辅光、轮廓光、背景光的多层布光体系，灯架的哑光黑色外观也不会在拍摄高反光产品时映入画面，减少后期修图的工作量。在实际使用场景中，这类立式轨道射灯尤其适合面积在20到50平米的小型工作室，无需对场地做硬装改造，搬入即可使用，调整布光方案时无需拆卸固定件，单人即可完成所有位置、角度的调整操作，相比独立支架的单头射灯，四灯一体化的结构减少了地面支架的数量，避免拍摄区域地面杂乱，也降低了人员走动时碰倒灯架的风险。结构建模过程中，所有转动配合部位都预留了合理的装配间隙，阻尼结构的松紧度经过反复校核，既保证调整时的顺滑手感，也能保证承重后不会出现角度下滑的问题，立杆的壁厚经过强度校核，在四盏灯头全部调整到最高位置、朝向同一侧的极端工况下，立杆的弯曲变形量控制在0.5mm以内，不会出现灯头抖动、位置偏移的问题，保证布光位置的精准性。
