人体工学辅助行走康复手杖结构设计

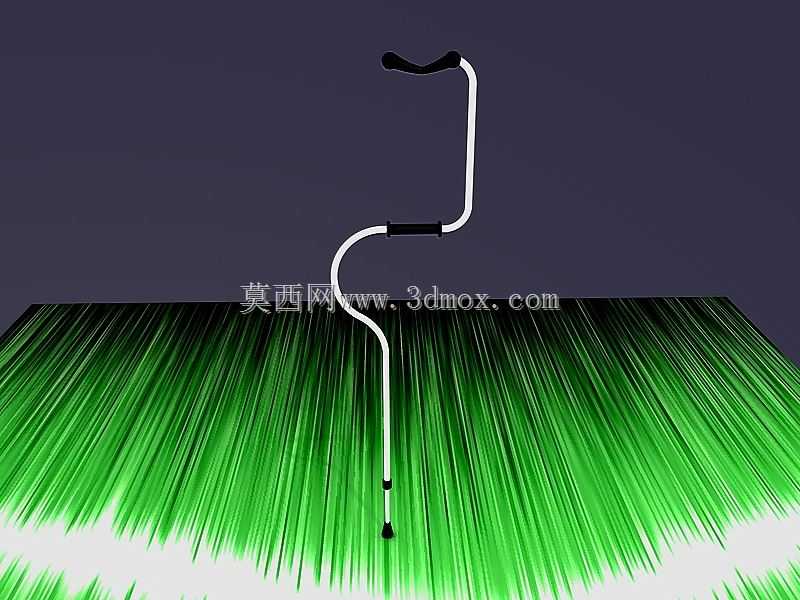

　　这款助行手杖的结构设计核心围绕下肢行动障碍人群的日常使用需求展开，区别于传统直杆手杖的受力逻辑，整体杆身采用多段弯折的S型曲线构型，从握把端到触地端依次完成三次角度偏移，首先在握把衔接处做向后的小角度弯折，让使用者握持时腕关节保持自然中立位，避免长期使用直杆手杖时腕部被迫尺偏造成的慢性劳损，握把段采用贴合手掌大鱼际轮廓的弧形托面，没有额外的凸起装饰结构，握持时手掌受力均匀分布在整个掌面，而非集中在掌根位置。杆身中段做向前的大弧度弯曲，这个弯折段的位置恰好对应使用者站立时大腿外侧的轮廓间隙，行走过程中杆身不会与腿部、裤装产生剐蹭，同时将受力传导路径从传统直杆的垂直轴向传递，调整为沿弯折曲线的分散式传递，

　　能抵消部分行走时地面反馈的冲击力，减少对手臂、肩部的反震。杆身下段再次做小角度回正，保证触地端的橡胶脚垫完全垂直于地面，避免脚垫单侧偏磨造成的打滑风险，杆身上设置了两处防滑握持位，一处位于中段弯折的起始位置，方便使用者起身时借力握持，另一处靠近触地端，方便上下台阶时调整握持位置发力。从安装边界来看，这款手杖整体为单杆一体式结构，没有额外的外凸附件，站立放置时的占地投影宽度不超过120mm，能够轻松放置在居家环境的墙角、桌椅旁间隙，也适配公共交通的扶手侧储物空间，不会对周边通行造成阻碍。在实际应用场景中，这款手杖既可以用于下肢术后康复期患者的短期行走辅助，也能满足老年群体日常外出、居家活动的长期使用需求，相较于四脚助行器，

　　它的通过性更强，能够适应狭窄的居家过道、卫生间门槛、户外人行步道的地砖缝隙等复杂路况，相较于传统直杆手杖，它的受力设计更符合人体工学，长期使用不会造成上肢关节的代偿性损伤。设计过程中针对不同身高人群的使用适配做了结构预留，杆身下段设置了多档调节位，调节区间覆盖150cm到185cm身高人群的适配高度，每档调节位都采用弹性销钉定位，调节时不需要额外工具，按压销钉即可滑动杆身调整长度，到位后销钉自动卡入定位孔，连接强度能够满足120kg体重使用者的支撑需求。触地端的橡胶脚垫采用锥台型结构，接触地面的端面做了网状防滑纹路，在干燥瓷砖、水磨石、沥青路面、湿润地砖表面都能提供足够的静摩擦力，脚垫与杆身采用螺纹连接，磨损后可以直接拧下更换，

　　不需要更换整根手杖。杆身主体采用轻质高强度的金属管材制作，整体重量控制在合理区间，单手提携不会造成明显的负重感，表面做哑光防滑处理，冬季握持不会有明显的冰感，夏季出汗时也不会打滑。在结构强度校核阶段，针对杆身的弯折位置做了重点的应力仿真，模拟行走过程中侧向受力、垂直冲击、斜向支撑等多种工况下的应力分布，确保弯折处的应力集中系数控制在材料许用应力范围内，不会出现长期使用后杆身弯折变形、断裂的风险。握把位置的托面做了微弧收边处理，握持时不会硌到手掌边缘，即使长时间握持行走也不会出现明显的压痕，握把与杆身的衔接位置做了平滑过渡，没有尖锐的棱角，避免磕碰时造成损伤。这款手杖的结构设计没有多余的装饰部件，所有的构型变化都服务于功能需求，每一处弯折、每一个直径变化都对应实际使用中的痛点解决，既兼顾了使用时的支撑稳定性，也考虑了长期使用的舒适性，同时兼顾了不同使用场景下的通过性与便携性，能够适配多数行动障碍人群的日常行走辅助需求。
