餐厅桌面立式金属餐巾收纳架结构设计

　　做餐饮配套五金结构设计快十二年，经手的桌面收纳类小件不下百款，这款立式餐巾架是去年给连锁西餐厅做配套时调整过三版结构的成熟方案，和市面上常见的塑料压片款、铁丝弯折款差异不小。先从实际应用场景说，这类餐巾架主要铺在连锁西餐厅、高端自助餐厅、精品咖啡馆的散客桌面，还有酒店宴会厅的餐位摆台，日常要承载的是叠放整齐的方形餐巾，常规餐巾叠完的尺寸在100mm到120mm见方，所以这款架体的内部容纳净宽留到了130mm，净深85mm，就算放加厚的压花餐巾，叠放20张也不会出现卡滞、抽拉带纸的问题。

　　当初做结构设计的时候，最先推翻的是传统铁丝弯折架的方案，那种架体侧边没有限位，餐巾放少了容易歪倒，抽拉的时候还容易把整叠餐巾带出来，客人体验很差。所以这款架体做了双侧围边的半封闭结构，前侧做了内凹的弧形取纸口，取纸口的下沿距离底座平面留了20mm的手指操作空间，就算是手指较粗的客人，也能轻松捏住最外侧的餐巾抽出，不会蹭到架体边缘沾到金属毛刺。后侧的支撑板做了12度的后倾角度，这个角度是反复测试过的，餐巾靠上去之后重心落在底座中心范围内，就算只剩最后几张餐巾，也不会出现架体前倾翻倒的问题。

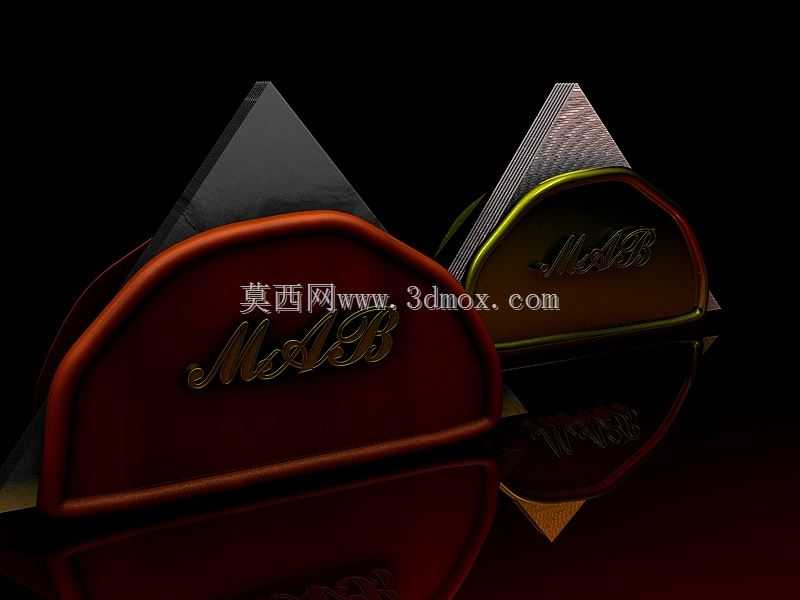

　　底座部分做了整面的配重结构，整体重量控制在380g左右，放在玻璃、岩板、木质桌面上都有足够的稳定性，日常擦拭桌面的时候轻微剐蹭也不会移位，底座底部预留了3mm深的硅胶垫安装槽，四个角各贴一块直径15mm的防滑硅胶垫，既可以避免金属底座刮花桌面饰面，也能进一步提升防滑性能，就算桌面有少量溅出的水渍，架体也不会打滑。外形上做了两款不同的曲面装饰造型，一款是圆润的弧面封边，适配偏温馨的休闲餐饮场景，一款是带棱线的几何切面造型，适配偏工业风、现代简约风的高端餐饮空间，两款的安装接口、内部容纳尺寸完全一致，生产的时候只需要更换前侧装饰面板的冲压模具，底座和后侧支撑板可以通用，能有效降低生产端的模具成本。

　　从安装边界来说，这款餐巾架属于桌面放置类产品，不需要打孔或者粘贴固定，对安装场景没有特殊要求，底座的投影尺寸是140mm长、95mm宽，常规的餐桌餐位预留空间完全足够，就算是直径600mm的小圆桌，放四个架体也不会显得拥挤。结构上所有的拼接位置都做了卷边处理，没有外露的锋利切口，日常清洁的时候可以直接用湿抹布擦拭，不会划伤清洁人员的手，金属表面做了哑光喷塑和电镀两种表面处理方案，喷塑款防指纹、耐油污，适合高频使用的大众餐饮场景，电镀款金属质感强，适合高端宴请场景。

　　实际测试的时候，我们特意模拟了餐厅的高频使用场景，连续抽拉餐巾三千次，架体没有出现变形、焊点脱落的问题，表面处理层也没有出现掉漆、锈蚀的痕迹，就算把整架餐巾从800mm高度不小心碰落到瓷砖地面，架体也不会出现开裂、变形，捡起来擦干净就能继续使用。另外架体的内部没有做多余的加强筋凸起，清洁的时候没有卫生死角，不会积存食物残渣和油污，符合餐饮器具的卫生要求。
