法兰安装式三芯航空电连接器三维建模

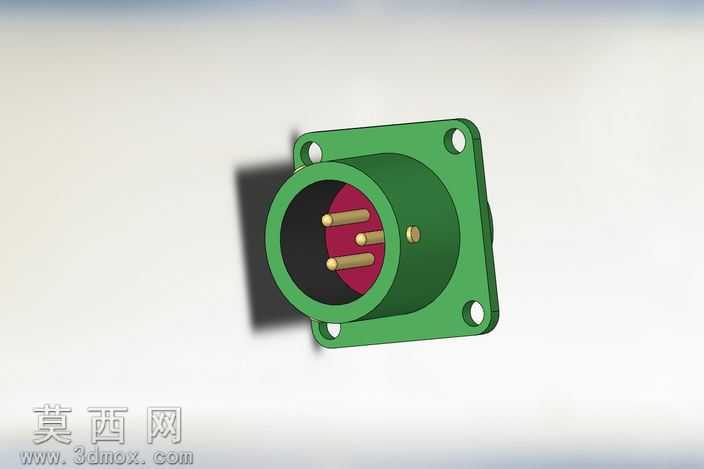

本模型为法兰安装式三芯圆形电连接器，采用SolidWorks2012完成全参数化三维建模，整体建模过程遵循工业电连接器的实际生产尺寸规范，还原了产品的真实结构特征。建模初期先绘制法兰安装底座的方形轮廓草图，通过拉伸凸台命令生成带四个安装通孔的法兰基座，四个安装孔采用对称布局设计，孔位尺寸匹配常规面板安装的标准规格，法兰边缘做了微小的倒角处理，避免实际安装时的锐边划伤问题。主体绝缘壳体部分采用旋转凸台命令生成圆柱形筒体结构，壳体与法兰基座采用一体化建模方式，保证两者的连接强度与同轴度精度，壳体内部预留绝缘介质的安装腔体，腔体尺寸与插针组件的安装公差做了对应设置。插针组件部分共包含三根圆柱形导电插针，插针呈三角对称排布在绝缘基座上，每根插针都做了端部圆角处理，模拟实际产品的插合导向结构，插针根部设计有定位凸台，用于固定在红色绝缘介质基座上，绝缘基座采用红色工程塑料材质渲染，还原了常见航空插头的绝缘件配色。金属部件部分，法兰壳体与插针分别赋予不同的金属材质，壳体采用军绿色硬质阳极氧化金属质感，表面设置轻微的磨砂粗糙度参数，模拟航空插头常用的表面处理工艺效果；插针部分赋予抛光黄铜材质，添加微弱的反射效果还原金属导电件的光泽特性；绝缘基座赋予哑光红色塑料材质，调整漫反射参数匹配工程塑料的视觉质感。建模过程中对插合配合面做了间隙校验，保证插针与对接端 jack 的配合尺寸符合行业通用公差标准，法兰安装面与壳体轴线的垂直度做了几何约束，避免安装后出现歪斜问题。整体模型未做过度简化，完整保留了产品的安装结构、插合结构、绝缘定位结构，可用于电气布线场景的装配模拟、产品结构展示、安装干涉检查等用途，模型导出的STEP与IGES格式可兼容多数主流三维CAD软件，方便不同设计场景下的调用与修改。
