两爪式轴承拆卸拉拔器结构设计

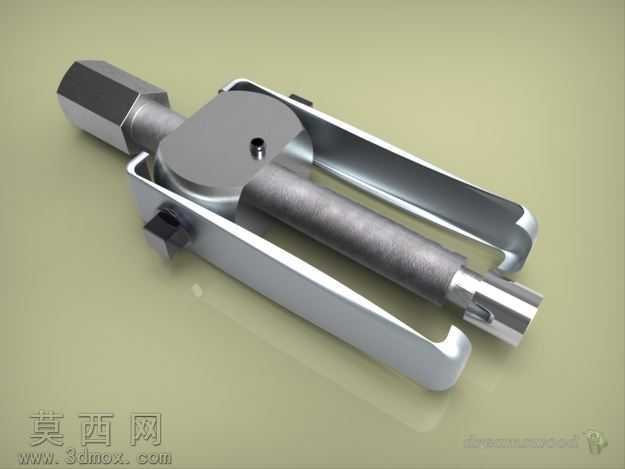

本作品为两爪式轴承拉拔拆卸工具，整体采用三维参数化建模完成全结构设计，建模过程中严格遵循机械维修工具的实际使用工况，对每一处配合结构做了精准的尺寸约束与干涉校验。模型渲染阶段采用金属材质分层表现工艺：主体受力螺杆采用调质合金钢材质表现，表面做哑光发黑处理质感，还原工业级工具的耐磨表层特性；两侧拉爪与滑动架采用镀铬钢材材质，通过调整金属粗糙度与反射参数，呈现出光亮坚硬的金属质感，端部六角施力部位做了棱角倒角处理，既符合实际加工工艺，也避免渲染时出现尖锐棱角的光影失真。结构设计上采用对称双爪布局，滑动架可沿主螺杆轴向自由调整位置，适配不同直径规格的轴承拆卸需求，拉爪端部做内勾式造型，能够牢固卡接轴承内圈端面，避免拆卸过程中滑脱；主螺杆前端设置顶针定位结构，使用时顶针对准轴端中心孔，保证施力方向与轴系同轴，防止偏载损坏轴件与轴承；螺杆中部与滑动架采用梯形螺纹传动，具备良好的自锁性能，旋转施力时传动平稳，能够将扭矩平稳转化为轴向拉拔力。设计思路围绕维修场景的实用性展开，摒弃多余装饰结构，所有造型均服务于功能需求：拉爪与滑动架的连接部位设置锁紧定位结构，调整好拉爪跨距后可锁定位置，防止拉拔过程中爪臂外张滑脱；尾部六角头设计适配标准扳手尺寸，可配合手动扳手或电动工具施力，降低维修作业的劳动强度。建模过程中对所有活动部件做了运动仿真验证，确保螺杆旋转时滑动架进给顺畅，拉爪开合范围覆盖常规小型轴承的拆卸尺寸，各部件之间无运动干涉，装配关系完全符合实际产品的装配逻辑，可直接用于产品结构验证、维修教学演示或加工生产参考。
