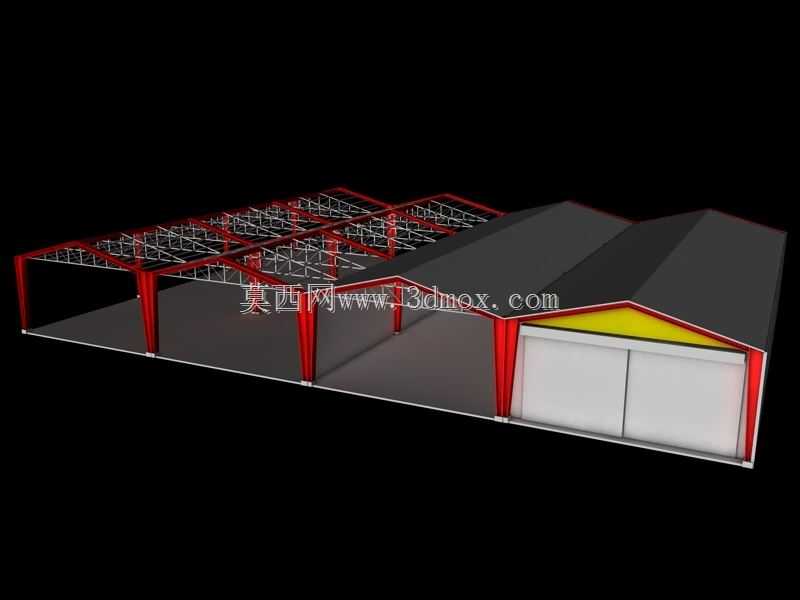

钢结构双坡卷帘门仓储库房三维结构

该仓储结构模型针对工业厂区零散物料周转、常规生产备件存储场景设计，整体采用外露式钢结构承重体系，区别于传统混凝土库房的施工周期长、空间利用率低的问题，适配中小型制造企业临时或长期仓储扩容需求，可直接用于厂区内部成品暂存、外协件待检区搭建、工装模具集中存放等实际场景。结构主体采用等截面H型钢作为竖向承重立柱，立柱底部预设地脚螺栓连接法兰，安装时可直接与预埋钢板焊接固定，无需额外做复杂的混凝土包柱处理，单根立柱的侧向抗剪冗余量可满足常规厂区六级风荷载下的结构稳定性要求，立柱间距按照常规托盘货物的存取动线设置，预留的主通道宽度可满足3吨内燃叉车的双向通行需求，不会出现立柱遮挡作业动线的问题。屋面部分采用三角形钢桁架作为承重骨架，上弦杆铺设彩钢压型屋面板，双坡排水的屋面坡度设置为1:10，可适配多数地区的年降雨量排水需求，避免屋面积水渗漏；桁架下弦预留了照明线路、消防喷淋管线的安装挂点，无需后期在屋面二次打孔破坏结构防水层，桁架与立柱的连接节点采用高强螺栓铰接，现场安装时无需大型吊装设备配合，普通安装班组即可完成整榀桁架的对位固定。围护结构部分，端面配置双开电动卷帘门，卷帘门的导轨与两侧边柱采用一体化焊接设计，门体开启后的净空高度可满足4.2米以下的货运车辆直接驶入库房内部装卸货，减少二次转运的工作量；侧墙可根据实际使用需求选择彩钢板封闭或者敞开式设计，模型中预留了侧墙檩条的安装孔位，后期加装围护结构时无需重新在主立柱上打孔。整体结构的外形边界按照常规工业用地的审批模数设置，横向总跨度适配标准12米幅宽的彩钢板材，纵向长度可根据实际存储需求做模块化拓展，单节标准段长度为6米，多段拼接时仅需在拼接位置加装附加立柱即可，不会破坏原有结构的受力体系。建模过程中所有钢构件的截面参数均按照常规钢结构设计规范取值，节点连接位置的螺栓孔位、加劲板设置均符合实际加工要求，可直接作为结构件下料加工的参考依据，也可用于厂区仓储规划阶段的方案可视化展示，帮助现场管理人员提前预判作业动线、物料堆放区域的划分合理性，避免后期施工完成后出现空间浪费、动线冲突的问题。
