户外社区太极推揉健身器材结构设计

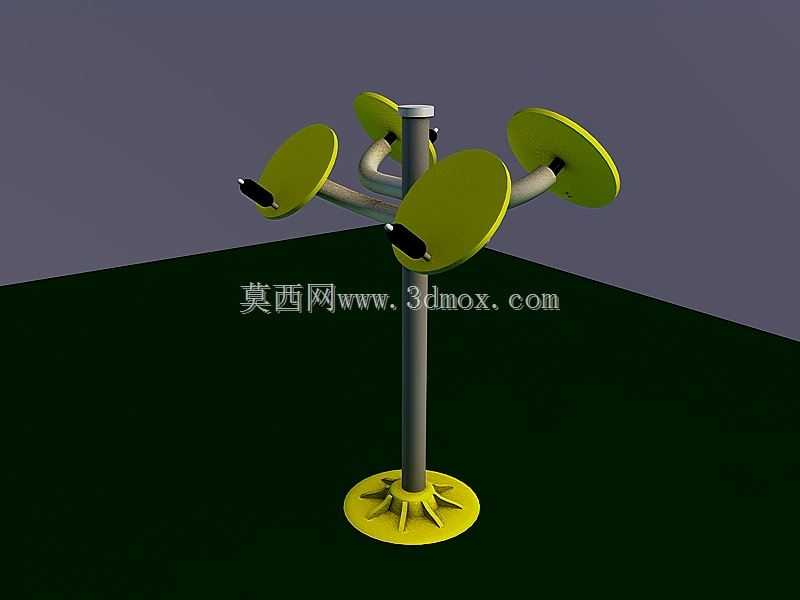

这款太极推揉类户外健身器械，主要部署在社区公共活动区、公园健身角、村镇文体广场等露天公共健身场景，面向全年龄段人群提供上肢与肩周部位的活动锻炼支持，尤其适合中老年群体日常舒展肩背、活动腕肘关节使用。设备整体采用单立柱支撑结构，底部为带放射状加强筋的圆形法兰安装底座，安装时需通过膨胀螺栓与硬化混凝土地面固定，安装边界需预留半径不小于1.2米的无障碍活动空间，避免使用过程中肢体与周边障碍物发生磕碰，立柱总高度控制在1.4米左右，适配多数成年人站立操作的舒适抬手高度。立柱顶部伸出四根呈放射状均匀分布的弯臂，每根弯臂末端连接一个圆形推盘，推盘与弯臂连接处设置有低阻尼旋转轴结构，使用者可双手扶住推盘，沿顺、逆时针方向缓慢推动转盘转动，过程中可同步活动肩、肘、腕三处关节，带动上背肌群做舒展运动，四个推盘的布局可同时满足2-4人同时使用，适配公共场景多人同时锻炼的需求。设计阶段充分考虑户外露天使用的工况，整体结构做了无外露锐角处理，所有连接部位均做圆弧过渡，推盘表面做防滑纹理处理，避免手部出汗时打滑；弯臂采用弧形弯曲结构，受力方向沿弯臂轴向传递至主立柱，可抵消转动过程中产生的侧向扭矩，降低立柱根部的疲劳载荷。底座的放射状加强筋设计，既可以提升底座与地面连接的结构强度，也能在安装时快速定位找正，保证立柱的垂直安装精度，避免长期使用后出现立柱倾斜的问题。旋转轴部位采用免维护的自润滑衬套结构，可适应户外温差变化、雨水粉尘侵蚀的使用环境，减少后期运维的频次与成本，推盘边缘做卷边包边处理，避免使用过程中剐蹭衣物或划伤皮肤。整体结构无复杂传动部件，受力路径清晰，安装流程简便，适合批量部署在各类公共露天健身场地，结构建模过程中充分考虑了钣金折弯、管材弯型、焊接装配的工艺可行性，所有零部件均可采用常规通用加工工艺生产，无需特殊定制工装，可有效控制生产制造成本。
